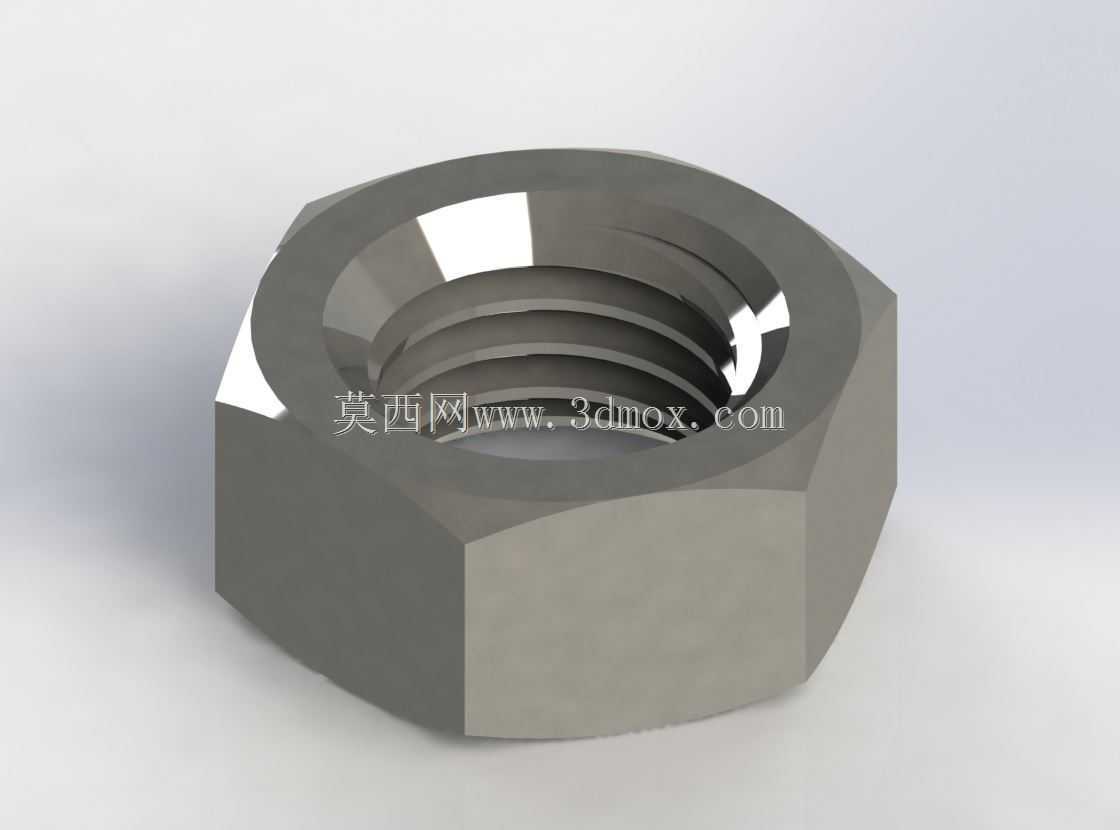

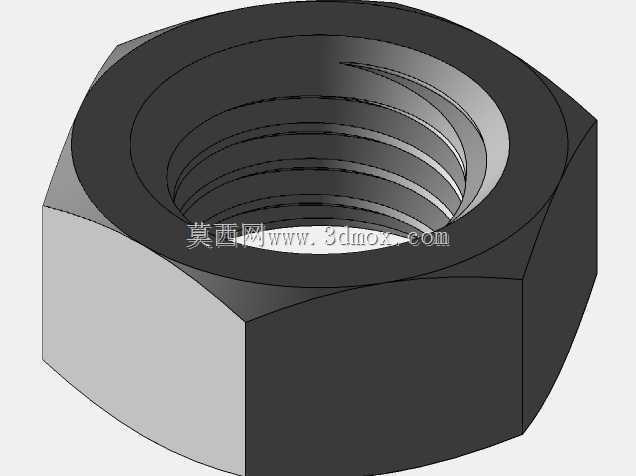

M10六角标准紧固件内螺纹结构

　　在各类机电设备的装配环节里，M10规格的六角螺母是出现频率极高的连接件，不管是电源变压器的铁芯叠片压紧、柜体框架的型材拼接，还是小型传动机构的部件锁固，都能看到这类零件的应用。做这个模型的时候，最先要明确的是螺纹副的配合公差，普通粗牙M10螺纹的螺距为1.5mm，建模时不能只做视觉上的螺纹纹理，要严格按照牙型角60度的基本牙型轮廓去做螺旋切除，保证和对应规格的外螺纹件装配时不会出现干涉，实际生产中如果螺纹牙型的尺寸偏差超过0.1mm，装配时就会出现滑牙或者锁不紧的问题，这一点在建模阶段就要把公差带考虑进去，内螺纹的小径尺寸要控制在8.376-8.516mm之间，中径公差按照6H的常用精度等级来设定，才能满足通用装配的需求。

　　外形上采用正六角的结构，不是随意定的尺寸，六角的对边宽度取16mm，对角宽度控制在17.77mm以内，厚度为8.4mm，这个尺寸是和常规的16号开口扳手、套筒扳手的卡口尺寸完全匹配的，现场装配的时候不需要定制特殊工具，用通用的五金工具就能完成拧紧作业，要是对边尺寸做小了，扳手卡进去容易打滑，磨圆螺母的棱角，做太大的话又会和周边的安装件产生空间干涉，尤其是在变压器内部这种布线密集、安装空间紧凑的场景里，螺母的外接圆尺寸直接决定了安装位的预留空间大小，建模时要把扳手的操作空间也一并考虑进去，不能只画零件本身的轮廓。

　　很多新手做螺母模型的时候容易忽略端面的倒角，这个结构不是为了好看，实际装配时倒角能起到导向作用，让螺栓能更顺畅地旋入内螺纹，不会因为端面的毛刺或者微小的位置偏差导致螺纹错扣，模型里两端都做了0.8mm的45度倒角，和实际量产的标准件结构完全一致。螺母的支撑面也就是和被连接件接触的那个端面，平面度要控制在0.05mm以内，要是支撑面翘曲，拧紧的时候螺栓的轴向力就会不均匀，长期受振动的话很容易出现松脱，像电源变压器工作时会有工频振动，对连接件的防松要求本来就高，如果螺母支撑面不平，哪怕加了弹垫也没法保证长期锁固的可靠性。

　　从设计思路上来说，这类标准紧固件不需要做非标结构的创新，核心是还原标准件的所有功能特征，保证模型导入装配体之后，能直接完成虚拟装配的干涉检查，比如在做变压器的夹件装配时，把螺母模型装配到穿芯螺栓上，可以直接检查螺栓露出螺母的螺纹长度是否符合要求，一般要求露出2-3个螺距，既保证锁固强度，又不会因为螺纹伸出太长刮伤周边的绝缘层或者导线。另外在做装配仿真的时候，准确的螺纹结构也能帮着验证螺纹旋合的长度是否足够，M10的螺纹在钢件连接里旋合长度不小于8mm，在铝件或者铜件这类软质材料的连接里旋合长度要加到12mm以上，模型的螺纹长度做了10mm，能满足常规钢构件的连接需求，如果是软质材料的连接场景，可以直接在这个模型基础上调整厚度参数，不需要重新绘制螺纹结构。

　　很多人觉得螺母是很简单的零件，建模随便拉个六角柱打个螺纹孔就行，但实际工程应用里，哪怕是这么小的标准件，尺寸偏差都会影响整个设备的装配可靠性，比如之前做小型电源变压器的结构设计时，就遇到过采购的螺母厚度偏薄，拧紧的时候螺纹滑牙，导致铁芯压紧力不足，变压器工作时出现嗡嗡的电磁噪声，后来核对尺寸才发现螺母厚度只有6mm，比标准厚度薄了2.4mm，螺纹旋合长度不够，受力之后直接滑牙。所以在做这个三维模型的时候，每一个尺寸都对照标准件的实际参数来做，没有随意简化结构，不管是用来做装配干涉检查，还是用来出工程图指导采购、加工，都能直接使用，不需要再反复核对尺寸。另外六角的棱角处做了微小的圆角过渡，这也是实际零件必然有的结构，冷镦加工出来的螺母不可能有绝对尖锐的棱角，微小的圆角既符合加工工艺的实际情况，也能避免装配时棱角划伤操作人员的手，或者刮破导线的绝缘层，这些细节虽然小，但都是实际工程里必须考虑的点。
