手动棘轮快扳工具结构三维数模

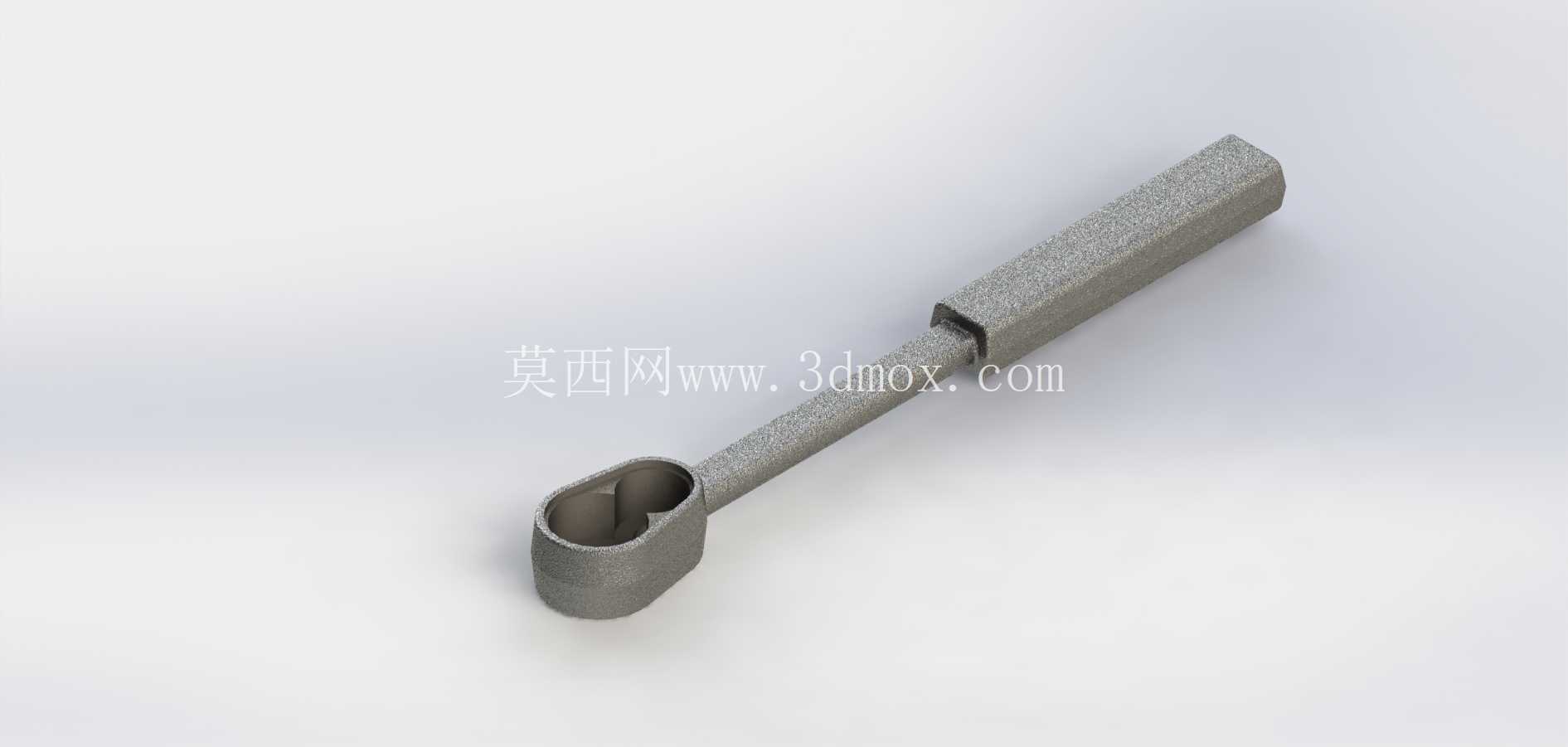

　　这款手动棘轮扳手的结构设计，核心围绕小空间紧固件拆装的实际作业需求展开，在设备维保、产线装配、户外检修等场景中，这类工具的使用频次远高于普通固定开口扳手——尤其是在螺栓周边操作空间不足、无法完成整圈扳手回转的工况下，棘轮结构的单向锁止特性可以让操作者无需反复脱开螺栓、重新对位，仅通过小角度摆动手柄就能完成紧固件的旋紧或松脱，大幅压缩单颗螺栓的操作时长。

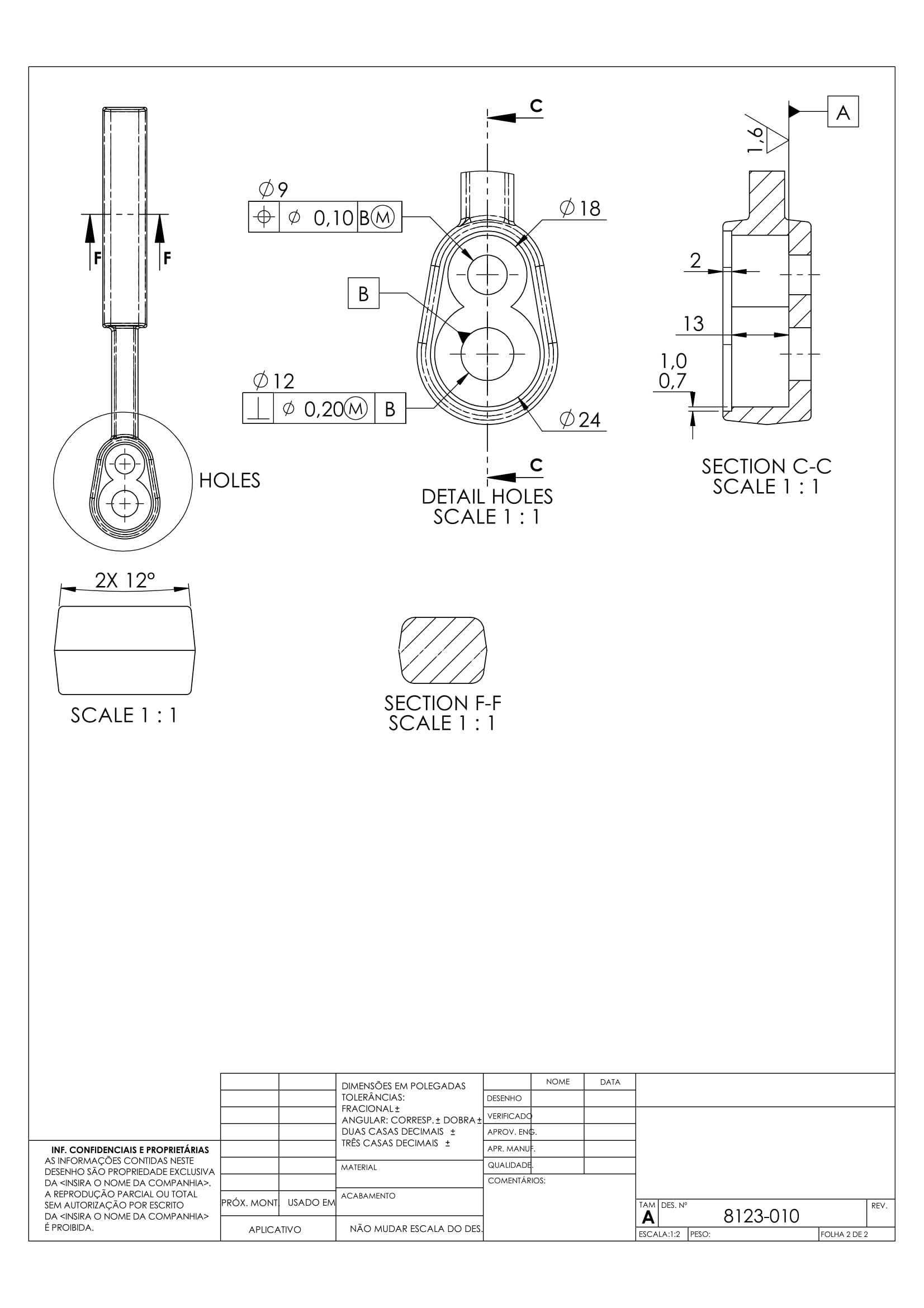

　　从结构细节来看，头部的套孔采用异形轮廓设计，并非标准六角或十二角套筒结构，这种设计是为了匹配特定规格的非标紧固件，套孔内部预留的棘轮棘爪啮合腔，是整个工具的核心功能区：棘爪在弹簧顶推作用下与棘轮内圈的齿槽单向卡合，当手柄向作业方向摆动时，棘爪卡紧齿槽带动套孔同步转动，反向回摆时棘爪沿齿槽斜面滑过，套孔保持静止，整套动作无需将扳手从紧固件上取下，就能完成连续的旋动作业。手柄部分采用长杆式结构，杆身截面做了等强度优化，靠近头部的位置做了局部收窄的过渡设计，既避免了头部与手柄连接处的应力集中，也能在手柄施加相同握力的情况下，通过更长的力臂放大作用在紧固件上的扭矩，满足常规M6-M10规格紧固件的拧紧力矩要求，同时杆身的磨砂质感表面处理，是为了增加握持时的摩擦力，避免手上沾有油污时出现打滑脱手的情况。手柄末端做了方头加粗设计，一方面可以在需要更大扭矩时，用手锤轻敲末端施加冲击力，拧动锈蚀卡滞的紧固件，另一方面也能防止扳手从操作者手中滑脱，适配戴劳保手套操作的握持尺寸。

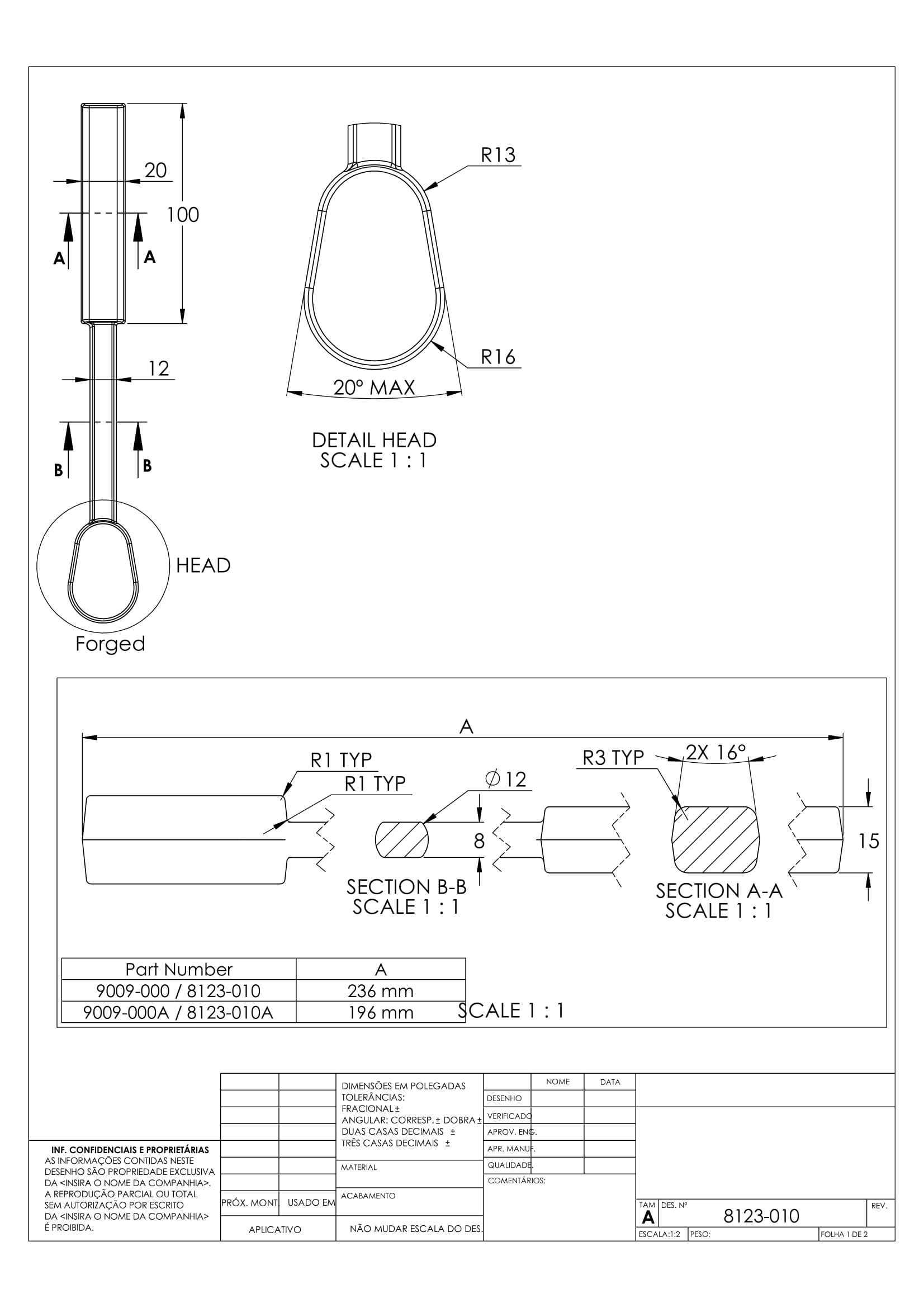

　　设计过程中首先要明确的是安装边界与操作空间约束：整套工具的总长度控制在200mm以内，头部套孔的外径不超过22mm，这个尺寸边界是经过多场景验证的——在电气柜内部接线端子紧固、小型机电设备内部零件装配、变压器接线端拆装这类场景中，操作间隙通常不会超过30mm，过大的头部尺寸会导致工具无法伸入作业位置，过长的手柄则会在回转时碰到周边的元器件或结构件。头部与杆身的连接位置做了一体式的过渡圆角，没有采用分体焊接的结构，这是因为手动扳手在作业时会承受交变弯曲应力，焊接位置容易出现应力集中导致的断裂，一体式结构的强度冗余更高，能承受超过额定扭矩30%的瞬时冲击载荷，不会出现杆身弯折或头部断裂的情况。套孔的深度设计为15mm，既能完全包覆标准螺栓的头部高度，避免作业时出现滑口损伤螺栓棱角，也不会因为套孔过深导致无法适配头部突出长度较短的紧固件。

　　在实际选型适配中，这类棘轮扳手通常会和同系列的不同规格套头搭配使用，覆盖常规的紧固件尺寸范围，相比普通的固定扳手，它的作业效率在狭小空间内可以提升60%以上，尤其是在连续拆装多颗同规格紧固件的流水线作业场景中，无需反复对位的特性可以大幅降低操作者的手部疲劳度。设计时还要考虑棘爪的齿形角度，通常采用30度的齿形夹角，这个角度可以兼顾单向锁止的可靠性和回摆时的顺滑度，齿形角度过大会导致反向回摆时的行程过长，小空间内无法完成有效摆动，齿形角度过小则会导致棘爪与齿槽的啮合强度不足，施加较大扭矩时容易出现棘齿崩断的情况。弹簧的弹力参数也需要反复调校，弹力过大会导致反向回摆时的阻力过大，操作手感生涩，弹力过小则会在正向施力时出现棘爪打滑，无法有效传递扭矩。杆身的截面采用正方形带圆角的结构，相比圆形截面，它的抗弯曲截面系数更高，相同重量下能承受更大的扭矩，同时平面结构也更方便握持，不会在手中出现转动。

　　很多刚接触工具设计的工程师容易忽略手柄末端的细节处理，这款模型里的末端方头做了微小的倒角处理，不仅是为了去除加工毛刺，更是为了在需要用加力杆延长手柄时，倒角可以引导加力管顺利套入，不会因为锐边卡顿。头部套孔的入口处做了15度的导向倒角，作业时可以快速将套孔对准螺栓头部，即使在视线无法直接观察到的暗装位置，也能通过手部的触感快速对位，不需要反复调整角度。整个工具的表面没有多余的装饰结构，所有的轮廓设计都服务于功能需求，没有为了外观增加不必要的凸起或凹槽，避免在狭小空间内操作时勾挂周边的线缆或零件，这也是手动工具设计的核心原则：所有结构特征都要为作业便利性和结构强度服务，冗余的造型只会增加工具的故障率和使用门槛。
