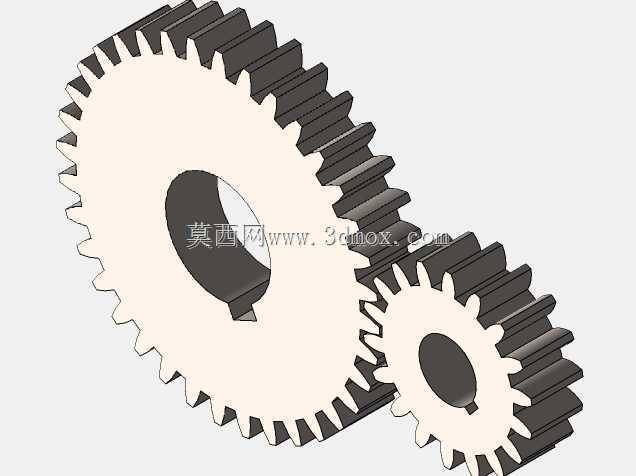

这套配对直齿轮结构,核心服务于定传动比的平行轴动力传递场景,在中小功率的机电传动链路里十分常见,从小型输送线的动力接驳、工装夹具的力矩传递,到小型机电设备的转速匹配环节,都能见到这类直齿啮合结构的应用。直齿圆柱齿轮本身的加工工艺成熟,轴向无分力的特性让支撑端的轴承选型更简单,不需要额外承受轴向载荷,能有效降低支撑结构的设计复杂度,对于安装空间紧凑、轴向尺寸受限的传动点位,这类结构的适配性远高于斜齿或者锥齿结构。
从实际使用的功能逻辑来看,这套配对齿轮承担两个核心作用:一是按照预设的齿数比完成转速转换,将输入端的高转速低扭矩输出转换为作业端需要的低转速高扭矩,匹配执行机构的作业参数要求;二是通过精准的齿形啮合保证传动同步性,在需要定比传动、不允许传动丢转的工位,直齿轮的瞬时传动比稳定特性,能有效避免传动过程中的角度误差,保证执行端的动作精度。
设计这套啮合结构时,首先要敲定的是中心距参数,两个齿轮的安装轴孔中心距必须和两节圆半径之和严格匹配,中心距过大会导致齿侧间隙超标,传动过程中出现冲击异响,反向传动时还会产生明显的空程误差;中心距过小则会加剧齿面磨损,甚至出现卡齿、运转卡滞的问题。齿形参数上采用标准渐开线齿廓,压力角选用通用的20度值,保证齿面接触强度足够的同时,降低加工时的刀具适配难度,不需要定制特殊齿形的加工刀具,常规的滚齿、插齿工艺就能完成齿形加工,量产时的加工成本可控。齿宽的设定需要结合传递扭矩的大小核算,齿宽过窄会导致单齿接触应力超标,长期重载下容易出现断齿、齿面点蚀的问题;齿宽过宽则会提升对安装平行度的要求,一旦两轴出现微小的平行度误差,就会出现齿面偏载,导致齿轮局部磨损过快。
安装边界方面,两个齿轮的轴孔都设计了标准键槽结构,和传动轴之间通过平键完成周向固定,传递扭矩时不会出现轴和齿轮的相对转动;轴孔的轴向定位可以通过轴肩配合挡圈完成,不需要额外设计复杂的轴向锁紧结构。齿轮的齿顶圆尺寸需要和周边的防护壳体预留足够的安全间隙,避免运转过程中齿顶和壳体发生刮蹭,同时齿轮啮合区域的下方要预留足够的容屑空间,方便长期运转过程中积攒的磨屑掉落,避免磨屑卡入啮合齿面造成齿面拉伤。
实际选型适配时,要结合传动链路的额定转速、传递扭矩核算模数参数,模数过小的齿轮齿根强度不足,重载工况下容易出现断齿失效;模数过大则会导致齿轮整体尺寸偏大,占用过多安装空间,和紧凑化的设备设计需求相悖。齿面的加工精度等级要匹配应用场景,普通动力传递场景选用8级精度即可满足使用要求,有较高传动精度需求的工位则需要提升到7级精度,同时严格控制齿面的粗糙度,降低啮合过程中的摩擦损耗,提升整套传动结构的传动效率。两轴的平行度公差需要控制在合理范围内,安装时要保证两个齿轮的齿宽方向完全对齐,避免出现偏载导致的局部磨损加剧,日常维护时只需要定期在啮合面涂抹润滑脂,就能有效降低齿面磨损,延长齿轮的使用寿命。
