交错轴蜗杆蜗轮啮合传动组件结构

项目分类:齿轮 发布时间:2025-01-05 ID:879632
  • 交错轴蜗杆蜗轮啮合传动组件结构
  • 交错轴蜗杆蜗轮啮合传动组件结构
  • 交错轴蜗杆蜗轮啮合传动组件结构

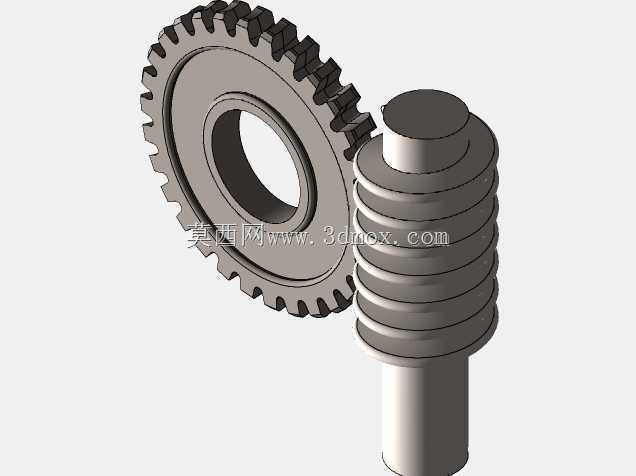

  在中小功率交错轴动力传递场景中,蜗杆蜗轮副的应用覆盖了从输送线分度机构、小型机床进给单元到精密调位装置的多个工程领域,这类传动结构的核心优势在于单级即可实现大传动比,同时啮合过程具备反向自锁特性,在需要防止负载倒拖的垂直升降、角度保持类工位中,能省去额外的制动结构,简化整体传动链的布局。这套蜗杆蜗轮组件采用阿基米德圆柱蜗杆设计,匹配对应齿形的渐开线蜗轮,啮合齿面为线接触形式,相比交错轴斜齿轮的点接触啮合,承载能力有明显提升,适合持续运转的中低速传动工位。

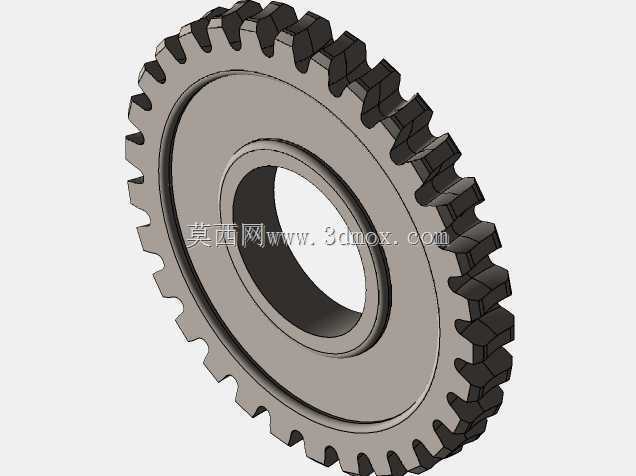

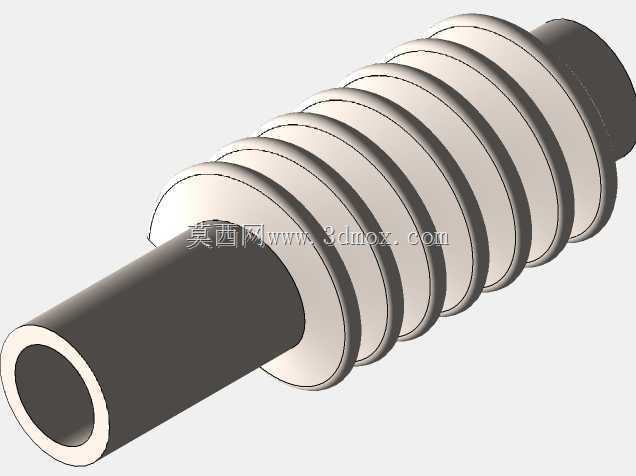

  从结构设计逻辑来看,蜗杆部分采用轴齿一体结构,蜗杆齿段直接加工在阶梯轴上,轴端预留的圆柱段用于安装支撑轴承,轴肩位置做了退刀槽处理,既满足滚齿加工的工艺要求,也能在装配时为轴承内圈提供定位基准,避免轴承安装时与齿面发生干涉。蜗轮采用辐板式结构,中心设置通孔用于配合输出轴,孔壁可根据实际需求加工键槽实现周向固定,轮缘部分的齿向做了对应蜗杆螺旋角的弧形修形,保证啮合时齿面接触线能从齿端逐步向齿中扩展,减少啮入啮出的冲击,降低运转过程中的振动与噪音。

  安装边界方面,蜗杆与蜗轮的轴线空间垂直交错,中心距是这类组件最核心的安装参数,设计时严格控制两轴的中心距公差,同时保证两轴的垂直度误差在允许范围内,否则会出现齿面接触偏载,轻则加剧齿面磨损,重则出现卡滞断齿问题。蜗杆的轴向窜动量也需要在装配时通过轴承端盖的调整垫片进行控制,窜动量过大会导致啮合侧隙过大,传动精度下降,窜动量过小则会使齿面润滑条件恶化,温升过快。在实际选型应用中,这类组件通常布置在传动链的低速级,输入端连接电机或高速轴,输出端连接工作机构,单级传动比可根据需求在10到60之间选取,相比多级圆柱齿轮减速结构,整体占用空间更小,结构更紧凑。

  齿面的润滑设计也需要重点考虑,由于蜗杆蜗轮啮合时齿面存在较大的相对滑动,通常采用油浴润滑方式,箱体内部的润滑油位需要没过蜗轮下侧的1到2个齿高,保证啮合时能带入足够的润滑油形成油膜,减少齿面的磨损与胶合失效。另外,蜗杆通常采用硬质钢材加工,经过调质或表面淬火处理提升齿面硬度,蜗轮则采用铜合金材质加工,利用软硬材料配对的特性,减少啮合时的粘着磨损,延长组件的整体使用寿命,这种材料配对方案也能在出现过载时优先磨损蜗轮齿面,保护成本更高的蜗杆轴,降低后期维护成本。在三维建模过程中,需要严格按照齿廓方程生成蜗杆的螺旋齿面与蜗轮的弧形轮齿,保证装配后两齿面的啮合间隙符合设计要求,同时要对轴段的圆角、退刀槽、倒角等工艺结构做完整还原,避免模型导入工程图环节时出现工艺缺失,影响后续的加工制造。这类传动组件在实际使用中,还需要根据负载转速计算热平衡温度,当连续运转功率较大时,需要在箱体上增加散热筋或者加装冷却风扇,避免润滑油温过高导致粘度下降,影响齿面润滑效果。
