八孔圆角平开合页结构设计方案

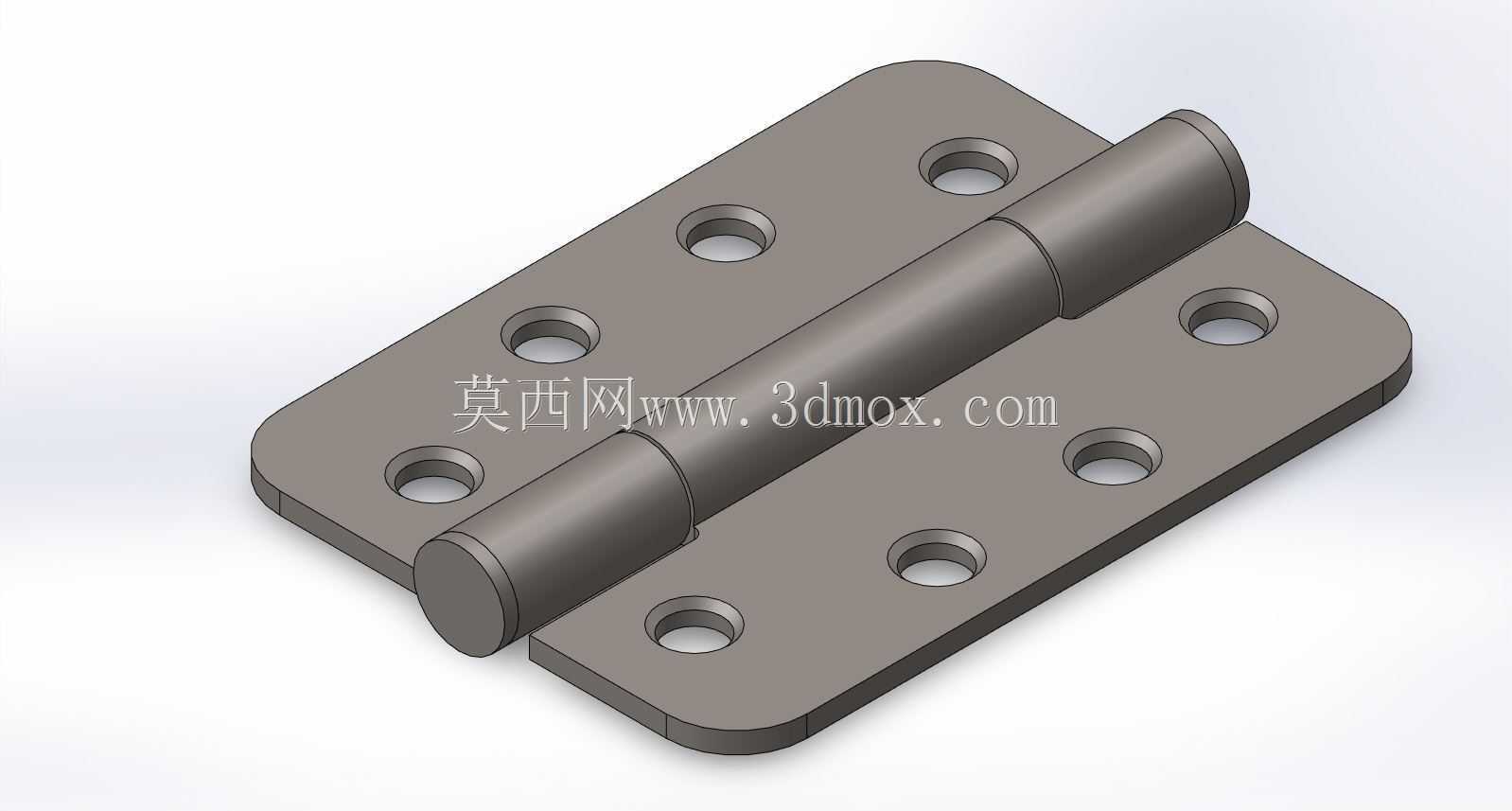

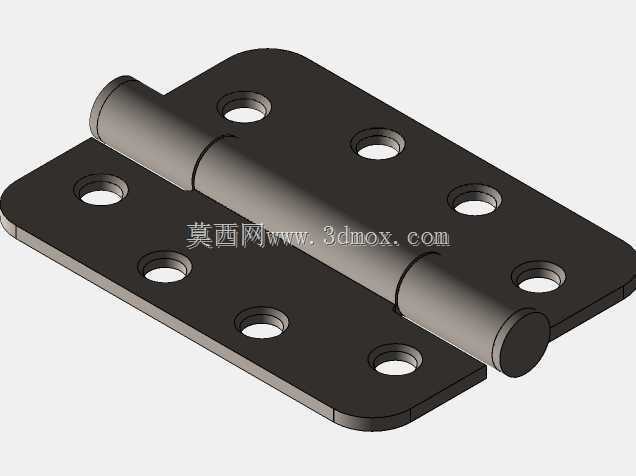

　　日常做设备结构设计、柜体设计时，合页这类铰接件是最容易被忽略但直接影响整机开合寿命的基础零件，很多新手建模时随便拉个圆柱加两个片体就完事，实际落地安装时要么孔位对不上，要么开合时轴套蹭边，要么承重不够用俩月就下垂。这次做的这款八孔平开合页，是针对常规工业柜体、中小型设备检修门、室内木质门扇这类场景优化的结构，先从安装边界说起，两个页片都做了圆角处理，不是直角切边，一来安装时不会划手，二来页片边缘和安装面贴合时不会因为加工毛刺出现翘边，每个页片上开四个沉头安装孔，孔位沿页片长度方向均匀排布，沉头深度刚好适配常规的十字沉头螺丝，安装后螺丝头完全没入页片平面，不会突出刮蹭到开合侧的物体。

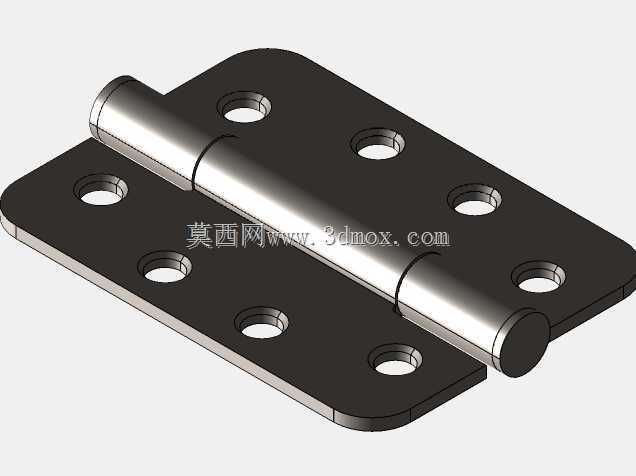

　　很多人做合页设计时容易忽略轴套的配合间隙，这款合页的转轴采用三段式轴套结构，不是整根通长的轴套，中间段和其中一个页片一体成型，上下两段和另一个页片连为一体，装配时转轴从一端穿入后做端部铆压固定，既保证了转轴不会脱出，又让两个页片的转动配合面有足够的支撑长度，不会因为单侧受力出现页片晃荡的情况。转轴的直径和页片厚度做了匹配设计，页片厚度是根据常规承重需求算的，单组合页承重能覆盖30kg以内的门扇或检修门，两个配合使用的话承重能到50kg，完全满足大部分工业柜体、室内木门的使用需求。

　　从实际应用场景来说，这类合页除了用在常规的箱柜门扇上，在一些小型自动化设备的防护门、工装夹具的开合挡板上也能通用，设计时特意把页片的安装孔距做了标准化处理，和市面上常规的同尺寸合页孔位完全兼容，后期维护更换时不需要重新在安装面上打孔，直接替换就行。建模的时候特意把页片的转角处做了R角过渡，没有尖锐的棱边，不管是生产冲压时的模具寿命，还是安装使用时的安全性都有提升，转轴的两端也做了小圆角处理，穿轴装配时不会刮蹭轴套内孔，装配效率更高。

　　考虑到不同安装场景的公差问题，两个页片闭合时的贴合面留了极小的间隙，不会因为安装面的平面度误差导致合页闭合时卡滞，开合角度能到180度完全铺平，满足大部分门扇需要完全打开的使用需求，不会出现开门到一定角度就被合页自身结构顶住的情况。安装孔的沉头角度采用标准的90度沉头，适配市面上绝大多数的标准沉头紧固件，不需要定制特殊螺丝，采购成本更低。页片的表面没有做多余的造型，就是平整的平面，和安装面能完全贴合，受力时不会出现应力集中在某个点的情况，长期使用也不容易出现页片变形。

　　做这类基础五金件的三维模型，最核心的不是造型多复杂，而是要把实际安装、使用、装配里的细节都考虑进去，比如很多人建模时会把两个页片的接触面做成完全零间隙，实际生产时不管是冲压还是钣金折弯都有公差，零间隙的话装配后很容易出现转动卡涩，留适当的配合间隙才能保证开合顺畅。还有转轴的长度，要比两个页片叠合后的总厚度稍长一点，端部铆压后不会把两个页片压得太紧，转动时没有多余的阻尼感，开合手感更顺滑。另外安装孔的位置距离页片边缘的距离也做了校核，保证安装时螺丝不会太靠近板材边缘导致板材开裂，不管是用在木质板材还是金属板材上都有足够的安装边距。
