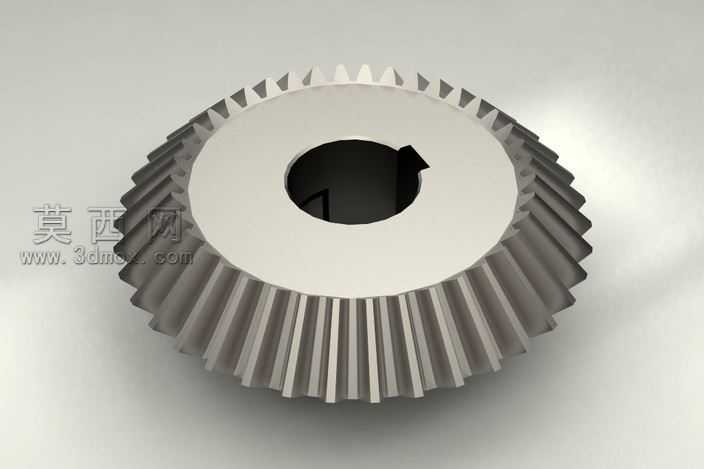

40齿模数4锥齿轮传动零件设计

本作品为锥齿轮三维建模设计作品，建模过程依托三维参数化设计逻辑完成，首先明确锥齿轮的核心设计参数：齿数为40、模数为4，基于直齿锥齿轮的啮合传动原理开展结构构建。建模初始阶段先绘制齿轮的基准回转轴线，确定背锥、分度圆锥、齿顶圆锥、齿根圆锥的基准角度与尺寸边界，先完成齿轮基体的回转特征构建，做出中心带键槽的安装轴孔结构，轴孔的键槽尺寸匹配对应轴径的传动连接需求，保证扭矩传递过程中的结构可靠性。齿形构建环节，依据锥齿轮的齿廓形成原理，在背锥展开的当量齿轮平面上绘制渐开线齿廓轮廓，通过投影、放样、阵列的特征操作完成全部40个轮齿的均匀排布，建模过程中严格控制齿顶高、齿根高、齿厚的参数精度，保证齿面的啮合间隙符合机械传动的设计规范，避免后续装配出现卡滞、啮合异响的问题。材质与渲染环节，为模型赋予合金钢材质属性，还原金属零件的哑光金属质感，调整场景光照角度突出轮齿的轮廓结构与基体的表面质感，通过渲染效果直观呈现锥齿轮的结构细节。结构设计上，该锥齿轮为直齿锥齿轮结构，可用于相交轴之间的运动与动力传递，轮齿沿圆锥面均匀分布，从大端到小端齿厚逐渐收窄，中心的键槽结构用于与传动轴实现周向固定，保证传动过程中齿轮与轴无相对转动。设计过程中充分考量锥齿轮的加工工艺性，所有圆角、拔模斜度的设置都符合常规齿轮加工的工艺要求，既保证传动结构的强度，也兼顾后续实际生产制造的可行性，整体模型结构完整，参数准确，可用于机械传动结构的装配验证、传动原理演示以及相关机械产品的设计开发参考。
