液压驱动剪叉式升降作业平台结构设计

　　在车间物料周转、设备维保、轻型装配工位的作业场景里，剪叉式升降结构一直是小行程垂直举升需求里的高适配方案，这套剪式举升结构的设计，完全围绕固定工位的平稳举升需求展开，没有多余的冗余结构，所有受力路径都做了最直接的传导优化。先从实际使用场景来说，这类结构最常出现在生产流水线的工位高度调节、仓储区域的轻型货物举升转运、机加工车间的工件上下料辅助，还有小型设备安装时的高度微调场景，相比导轨式升降结构，它收拢后的整体高度更低，不需要预留竖向的导轨安装空间，在场地局促的工位里优势非常明显，不需要做地面开挖预埋，直接放置在平整的硬化地面上就可以投入使用，对场地改造的要求极低。

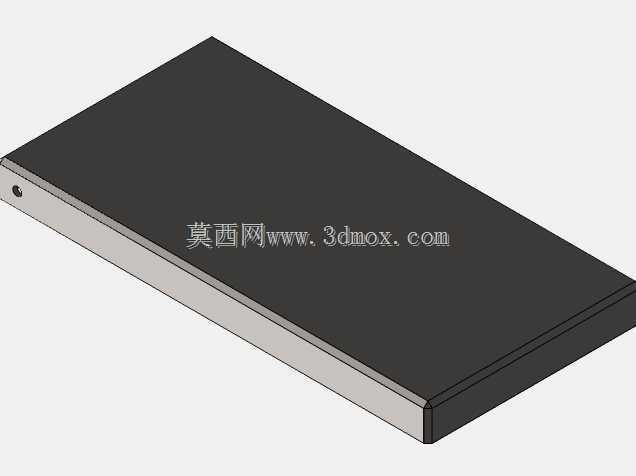

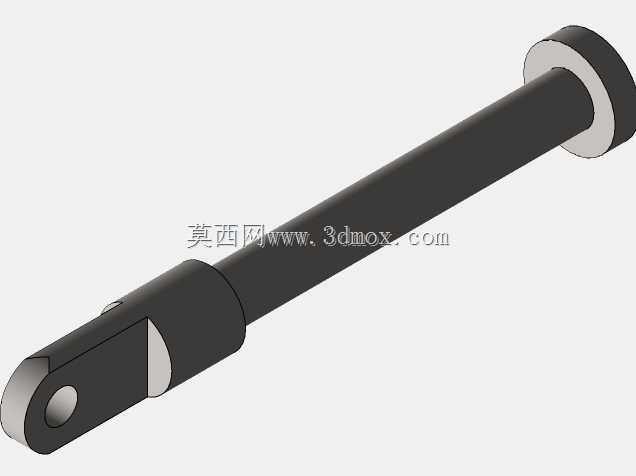

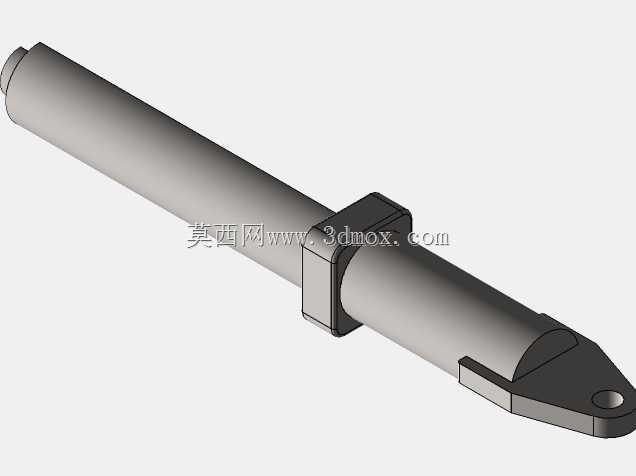

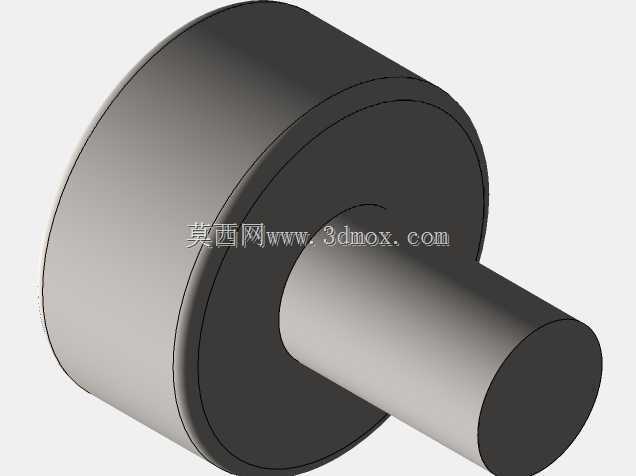

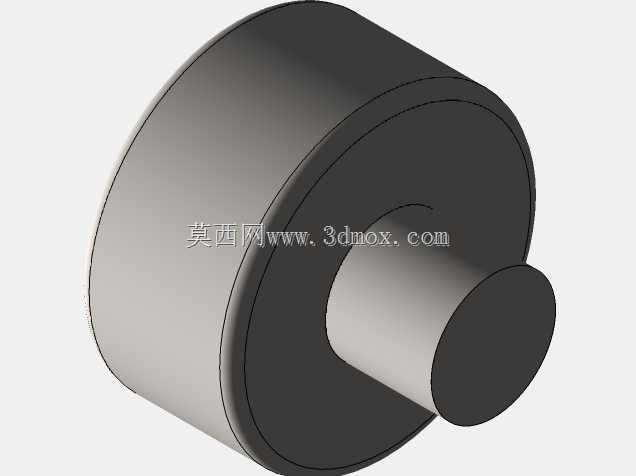

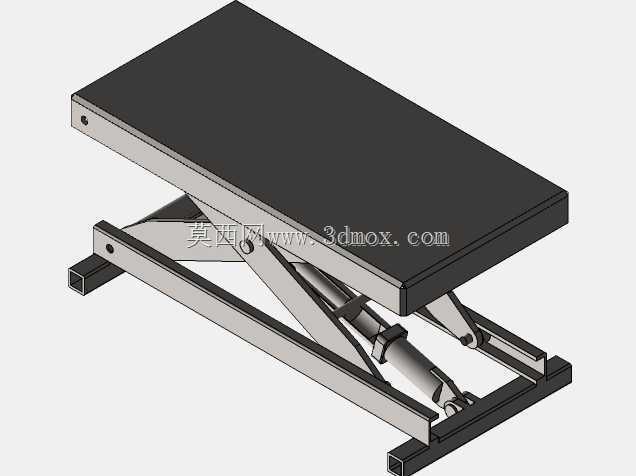

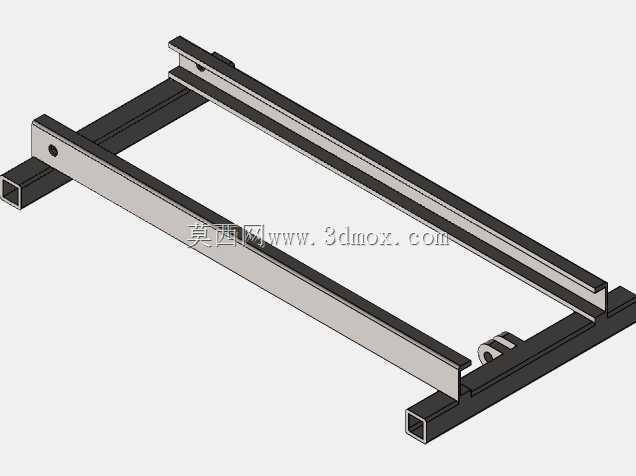

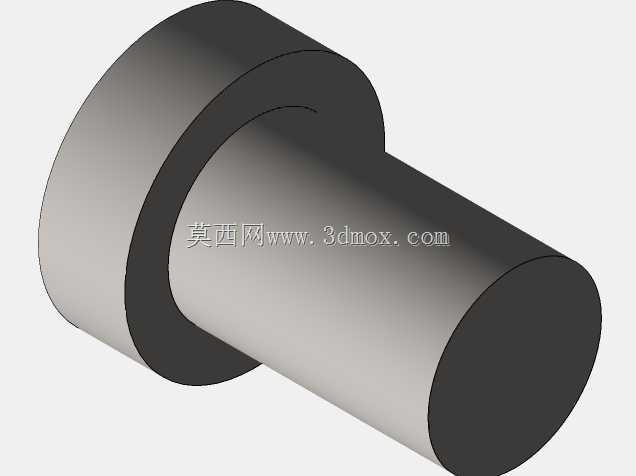

　　从功能特性上看，这套结构采用单组交叉剪臂作为核心支撑，搭配中部卧式安装的液压油缸作为动力输出单元，剪臂的铰接点全部采用销轴连接，配合自润滑衬套可以降低长期往复运动的磨损量，顶部的承载平台做了整面的平板设计，边缘没有突出的干涉结构，放置工件、工装或者作业站板的时候都有足够的支撑面积，不会出现局部应力集中导致的平台变形。底部的框架采用矩形钢管焊接成型，两侧预留了安装孔位，既可以通过膨胀螺栓和地面做固定连接，也可以在底部加装脚轮做成移动式举升平台，适配不同的使用需求。

　　设计思路上，整个结构的受力做了对称分布处理，液压油缸的安装位置选在剪臂的中部受力点，相比端部安装的方案，油缸需要输出的推力更小，对应的缸径选型可以更紧凑，同时举升过程中的力臂变化更平缓，不会出现启动瞬间推力过载、行程末端推力不足的问题。剪臂的型材选型做了等强度优化，靠近铰接点的位置受力更大，对应型材的壁厚做了加厚处理，非主要受力段的型材在保证刚性的前提下做了减重，避免整体结构过重导致的移动不便、动力浪费。平台的边缘做了小角度的倒角处理，避免工件放置时的磕碰划伤，底部框架的两端预留了液压站的安装空间，用户可以根据自己的举升速度需求选配不同流量的液压动力单元，不需要额外改动主体结构。

　　关于安装边界和尺寸适配，这套结构收拢状态下的整体高度控制在较低区间，常规的车间通道、门洞都可以顺利通过，不需要做额外的场地拆除。展开后的最大举升高度覆盖了常规工位作业的常用高度区间，完全满足站立作业、设备对接的高度需求，平台的长宽尺寸适配标准的物料托盘尺寸，周转的时候可以直接和叉车、输送线做对接，不需要额外的转接工装。安装的时候需要注意，地面的水平度误差要控制在合理范围内，避免剪臂运动过程中出现卡滞，铰接点的销轴安装时要涂抹润滑脂，首次运行前要做全行程的空载试运行，确认油缸没有内泄、铰接点没有异常卡顿之后再加载使用。另外结构的侧向做了限位挡块，举升到最大高度的时候会自动触发机械限位，避免油缸超出行程导致的结构失稳，即使液压系统出现泄压故障，机械限位也能保证平台不会瞬间下坠，给作业人员足够的反应时间，安全冗余设计完全符合车间作业的安全规范。

　　在实际建模过程中，所有的铰接配合都做了运动仿真验证，全程没有出现干涉点，剪臂展开和收拢的过程中，油缸的伸缩量和剪臂的角度变化完全匹配，没有出现死点位置，对应的安装尺寸都预留了装配公差，实际加工的时候不需要做二次配修，按照图纸加工的零件可以直接完成装配。对于需要做二次改造的用户来说，顶部平台可以根据自己的使用需求加装防护栏、工件定位夹具或者输送辊筒，底部框架也可以扩展安装抽屉、工具挂板等附属结构，整体的扩展兼容性很强，不需要改动核心的剪臂受力结构就可以完成定制化调整。
