螺杆驱动剪叉式升降作业平台结构设计

　　在车间小件物料转运、工装夹具高度适配、轻型设备检修作业这类对升降行程有要求但负载不大的场景里，剪叉式升降结构一直是兼顾稳定性与空间利用率的优选方案，这款螺杆驱动的剪叉升降结构，正是针对这类中小载荷、需要精准停位的作业场景设计，区别于液压驱动的剪叉设备，螺杆传动的形式不存在液压油泄漏风险，也不需要配套液压站、油路等附属组件，整体结构更紧凑，停位精度更高，哪怕长时间停在某一高度位置，也不会出现液压系统常见的缓慢沉降问题，很适合对位置保持性有要求的工位使用。

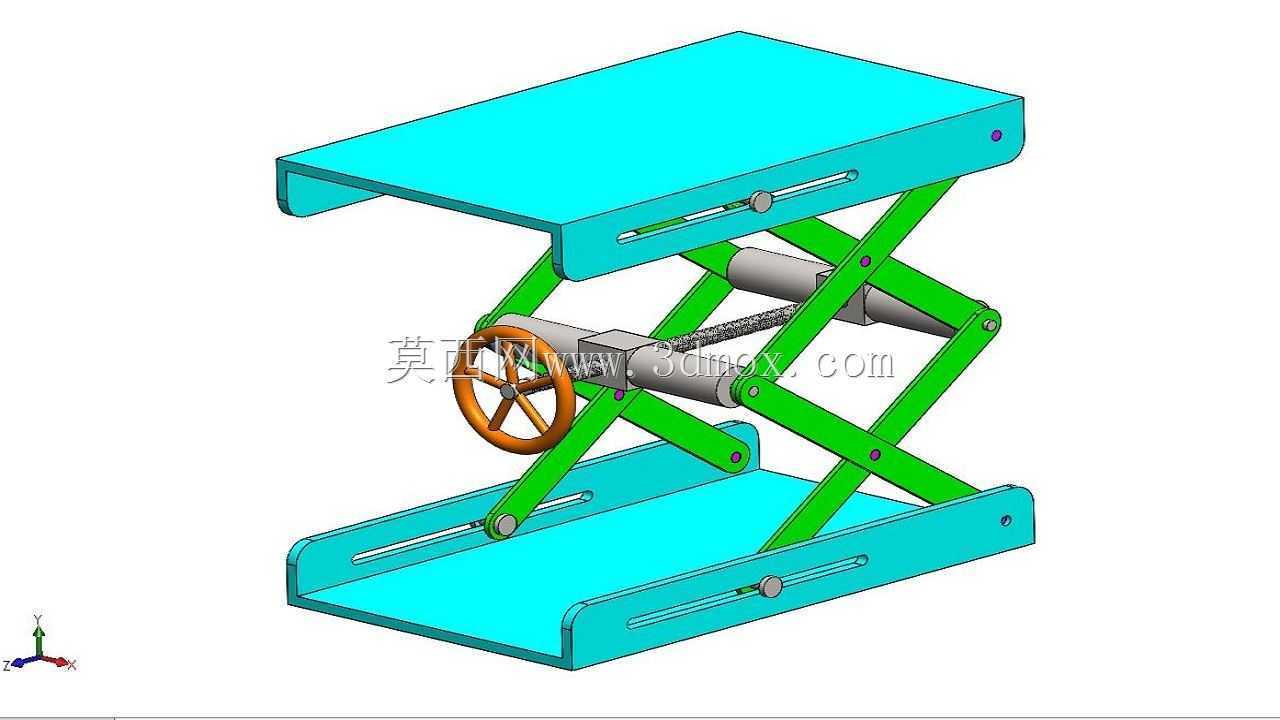

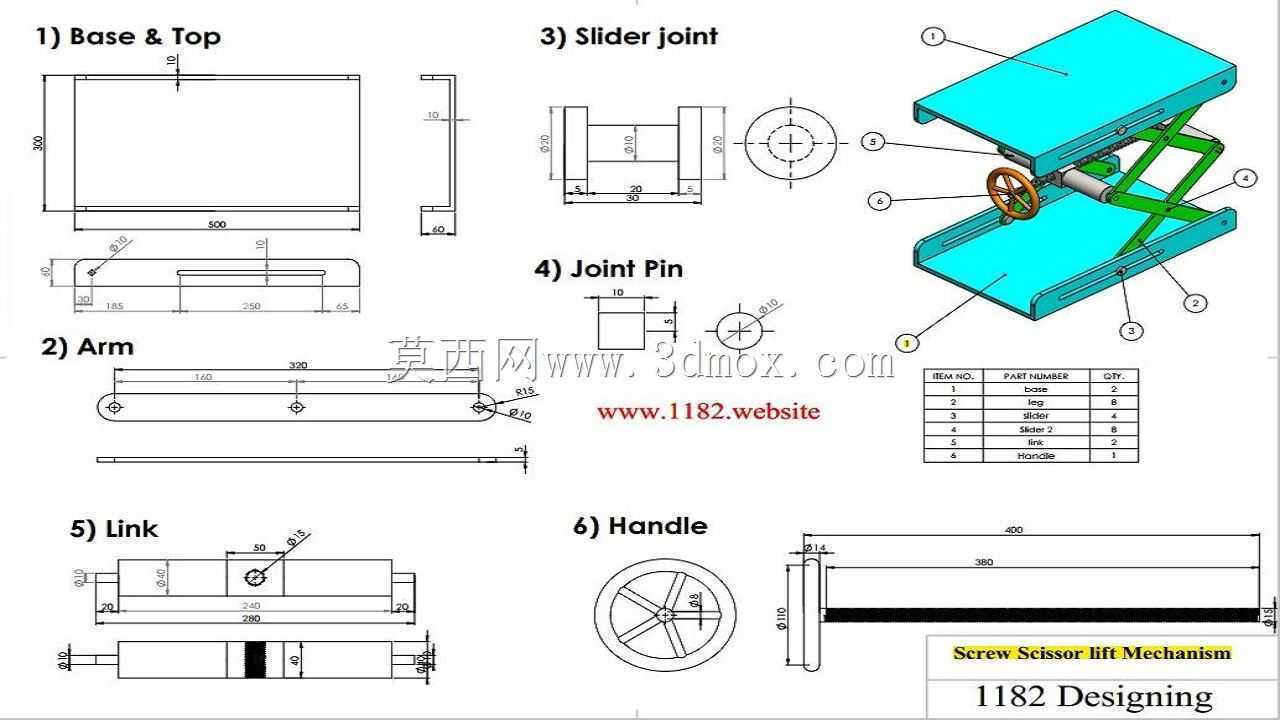

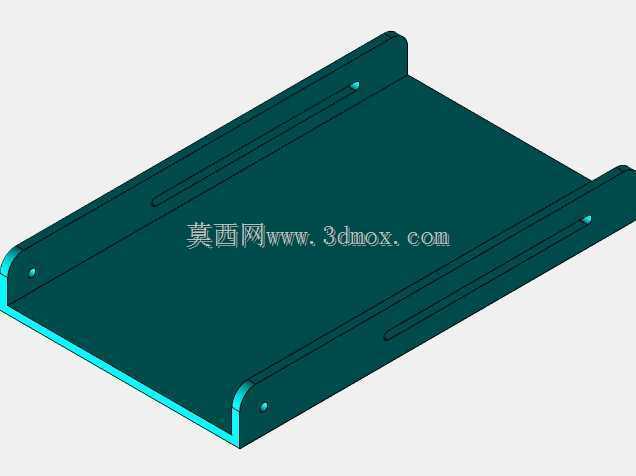

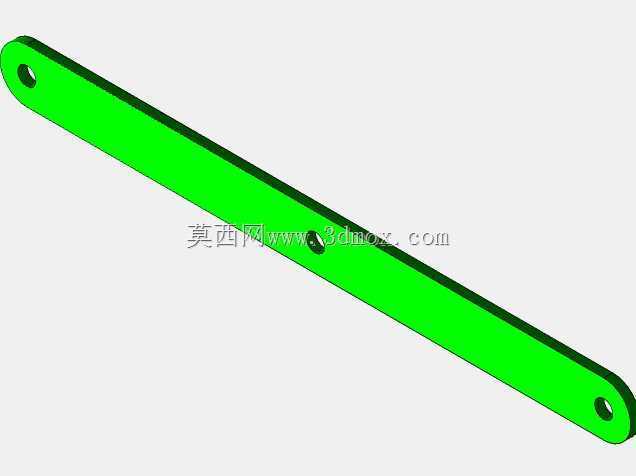

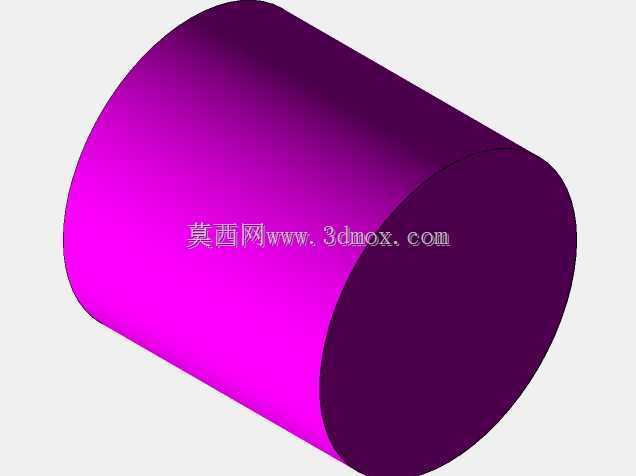

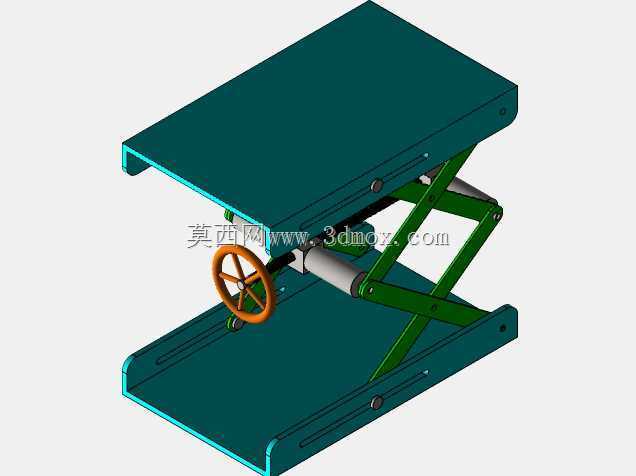

　　从结构组成来看，整套机构分为上下承载平台、剪叉臂组、滑动铰接座、传动螺杆、铰接销轴、驱动手轮六个核心部分，上下平台作为直接承载部件，采用平板式结构设计，边缘预留了安装孔位，既可以直接放置待升降的工件、工装，也可以通过螺栓固定附加的工作台面、夹具底座，适配不同的作业需求。剪叉臂组采用对称双组剪杆布局，每侧剪杆通过中间的铰接销轴形成交叉转动副，剪杆的一端分别与上下平台的固定铰接座连接，另一端则嵌入上下平台的滑动导槽内，随着螺杆转动带动滑动铰接座平移，剪杆的夹角随之变化，从而实现平台的升降动作，这种对称布局能让平台在升降过程中始终保持水平状态，不会出现偏载侧倾的问题，哪怕载荷放置位置稍微偏离平台中心，也能通过两侧剪杆的受力分配保持稳定。

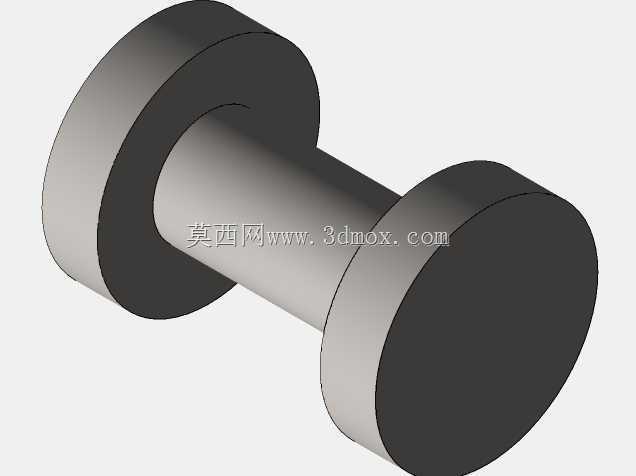

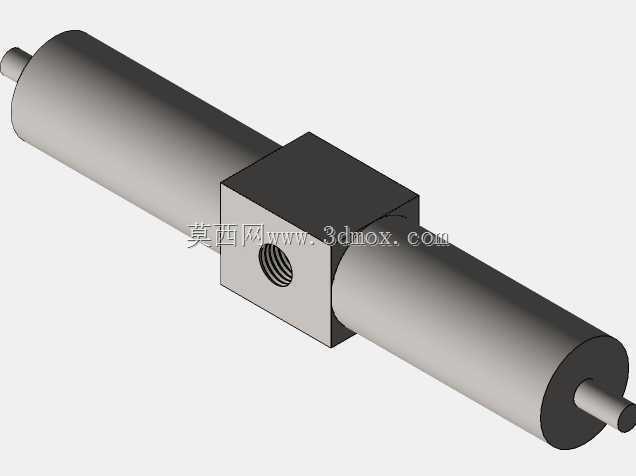

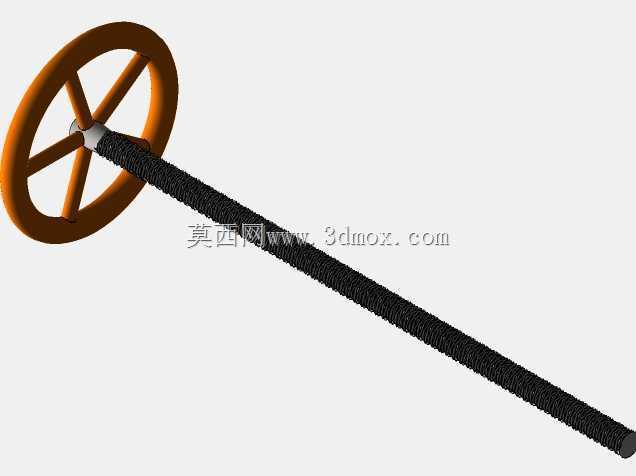

　　传动部分采用梯形螺杆作为驱动元件，螺杆两端通过轴承座固定在下平台的安装面上，滑动铰接座内部加工有与螺杆匹配的内螺纹，与螺杆形成螺旋传动副，当转动端部的手轮时，螺杆旋转带动滑动铰接座沿导槽方向做直线移动，从而拉动剪叉臂完成收展动作。梯形螺杆具备自锁特性，也就是说当手轮停止转动时，螺旋副的摩擦力会自动锁止滑动座的位置，不需要额外添加锁止机构就能让平台稳定停在行程范围内的任意高度，这一特性对于手动驱动的升降设备来说尤为重要，既简化了结构，也提升了使用过程中的安全性，避免平台意外下坠引发安全问题。驱动手轮采用轮辐式结构，直径经过匹配计算，操作人员只需要施加较小的力就能转动手轮驱动平台升降，哪怕是负载达到额定上限时，操作力度也在普通人可轻松承受的范围内，不需要额外加装助力装置。

　　从安装边界来看，整套机构在完全收拢状态下整体高度较低，占用的垂直空间很小，适合安装在空间高度受限的工位内，完全展开时的升降行程可以覆盖常规作业需要的高度调节范围，平台的长宽尺寸经过优化，既保证了足够的承载放置面积，也不会因为尺寸过大导致整体结构笨重。各个铰接位置都采用销轴连接，销轴与剪杆、铰接座的配合间隙经过严格控制，既保证转动过程灵活无卡滞，也不会因为间隙过大导致平台升降时出现晃动，所有滑动配合面都预留了润滑注油位置，日常维护时只需要定期加注润滑脂，就能保证机构长期运行顺畅，减少磨损带来的精度下降问题。

　　在实际设计过程中，各个零件的结构尺寸都经过受力校核，剪杆的截面尺寸、螺杆的直径、销轴的直径都匹配额定负载下的受力要求，避免出现结构强度不足导致的变形、断裂问题。上下平台的滑动导槽采用内嵌式设计，滑动座的移动全程都在导槽的约束范围内，不会出现脱槽的风险，导槽的长度刚好匹配升降全行程对应的滑动座移动距离，在行程的上下极限位置，都设置了硬限位结构，避免操作时手轮转动过度导致机构超过极限行程引发损坏。整套结构没有复杂的异形零件，所有组件都可以通过常规的机加工方式制作，加工难度低，装配过程也很简单，只需要按照装配关系依次将销轴、螺杆、剪臂、平台组装到位，调整好滑动副的间隙就可以投入使用，不管是用于现有工位的高度改造，还是作为小型专用设备的升降模块，都能很好地适配安装需求，不需要对原有场地或设备做大幅度的改动。
