曳引式垂直升降电梯整体结构设计方案

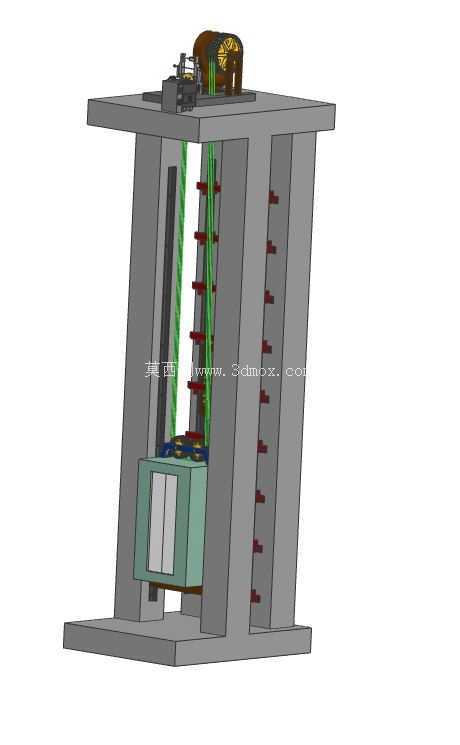

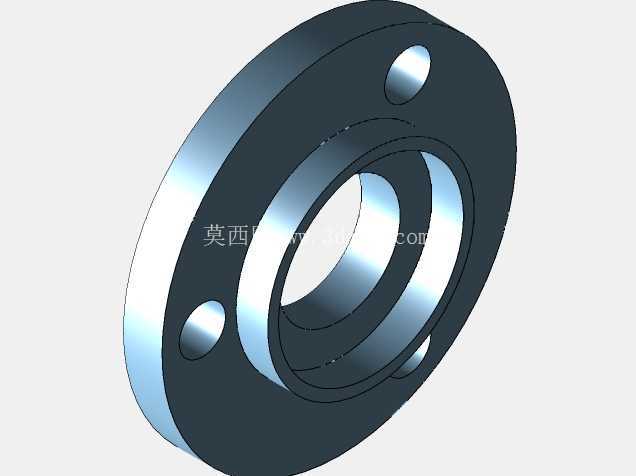

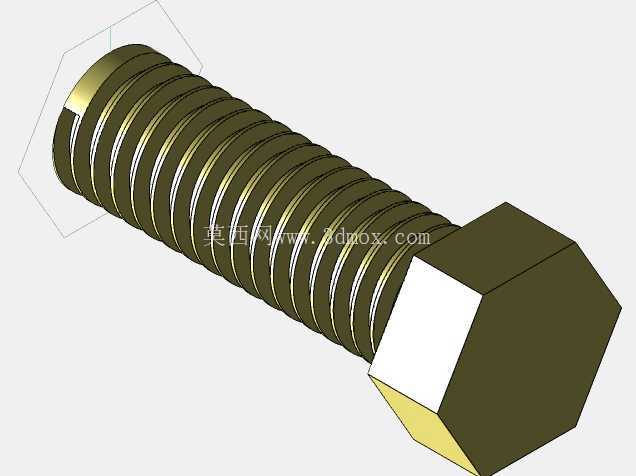

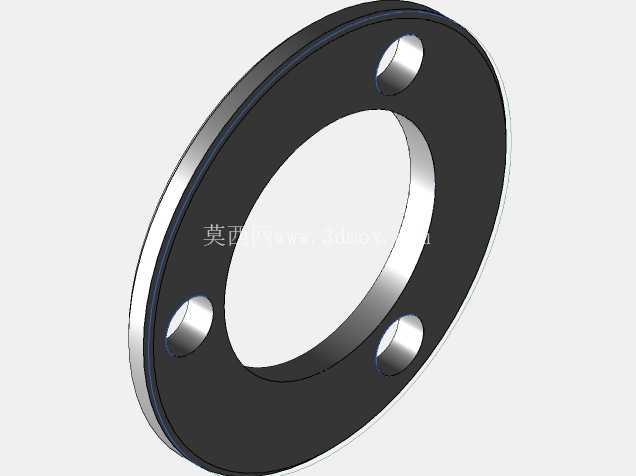

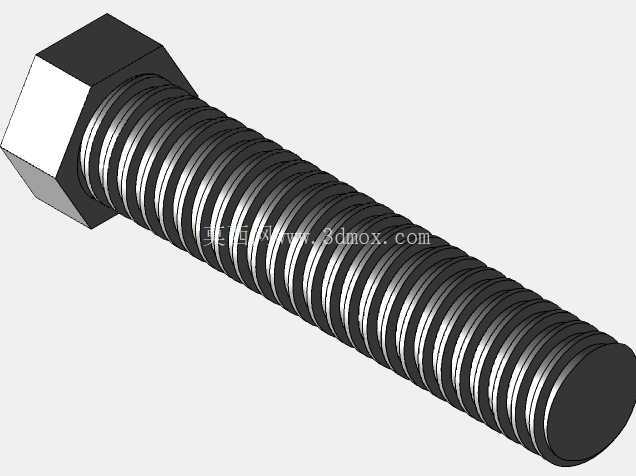

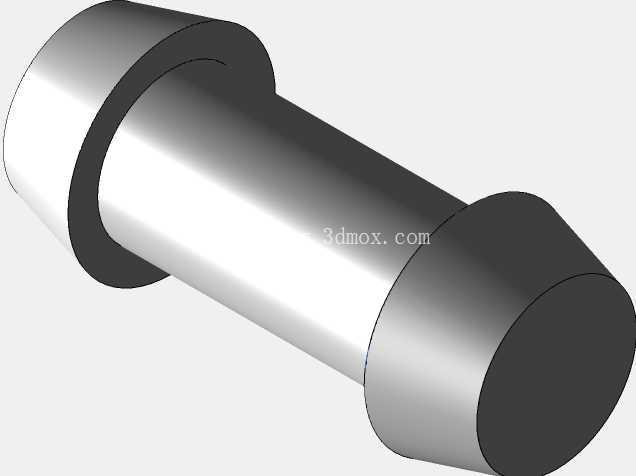

　　这套三维结构完整还原了常规曳引式乘客电梯的核心组成，覆盖井道框架、顶部曳引机组、轿厢总成、配重导轨、层门停靠结构等全部核心部件，可直接用于电梯结构原理教学、非标梯型改造的结构参考，也能作为建筑配套电梯井道预留尺寸校验的直观参照。日常商用、住宅场景里的垂直电梯，核心运行逻辑是靠顶部曳引轮的摩擦力带动钢丝绳，一端连接轿厢、一端连接对重块，两者沿着井道内的固定导轨做反向垂直运动，这套模型把这套运动逻辑对应的所有结构件都做了1:1的装配还原，没有省略核心传动与导向部件。

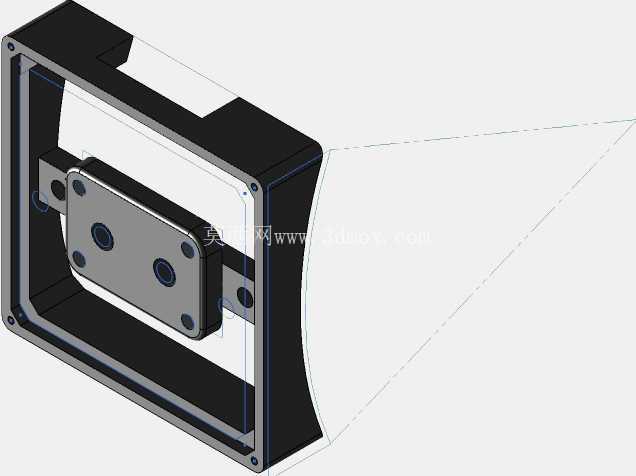

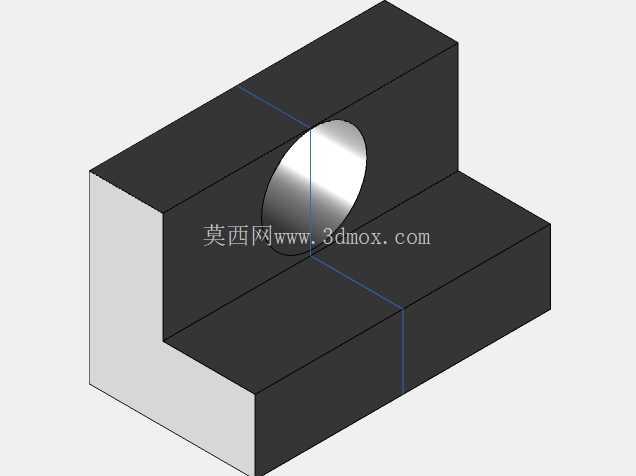

　　从结构设计逻辑来看，井道部分采用四柱式框架承载，上下端的横梁做了加厚处理，顶部预留的曳引机安装座做了局部加强筋设计，能承受曳引机自重加上满载轿厢、对重的总动载荷，避免运行过程中出现框架共振。导轨部分分轿厢导轨和对重导轨两组，轿厢侧的导轨布置在轿厢左右两侧，每间隔固定高度设置导轨支架与井道框架连接，保证轿厢上下运行时的横向定位精度，避免运行过程中出现偏摆；对重侧导轨布置在井道后侧，和轿厢运行轨迹完全错开，不会出现运动干涉。轿厢部分采用框架加围板的结构，底部的轿底托架做了承重梁设计，能均匀传递轿厢内的载荷到两侧的导靴位置，轿门部分采用中分双扇门结构，和每层的层门位置精准对齐，停靠时轿门带动层门同步开启。

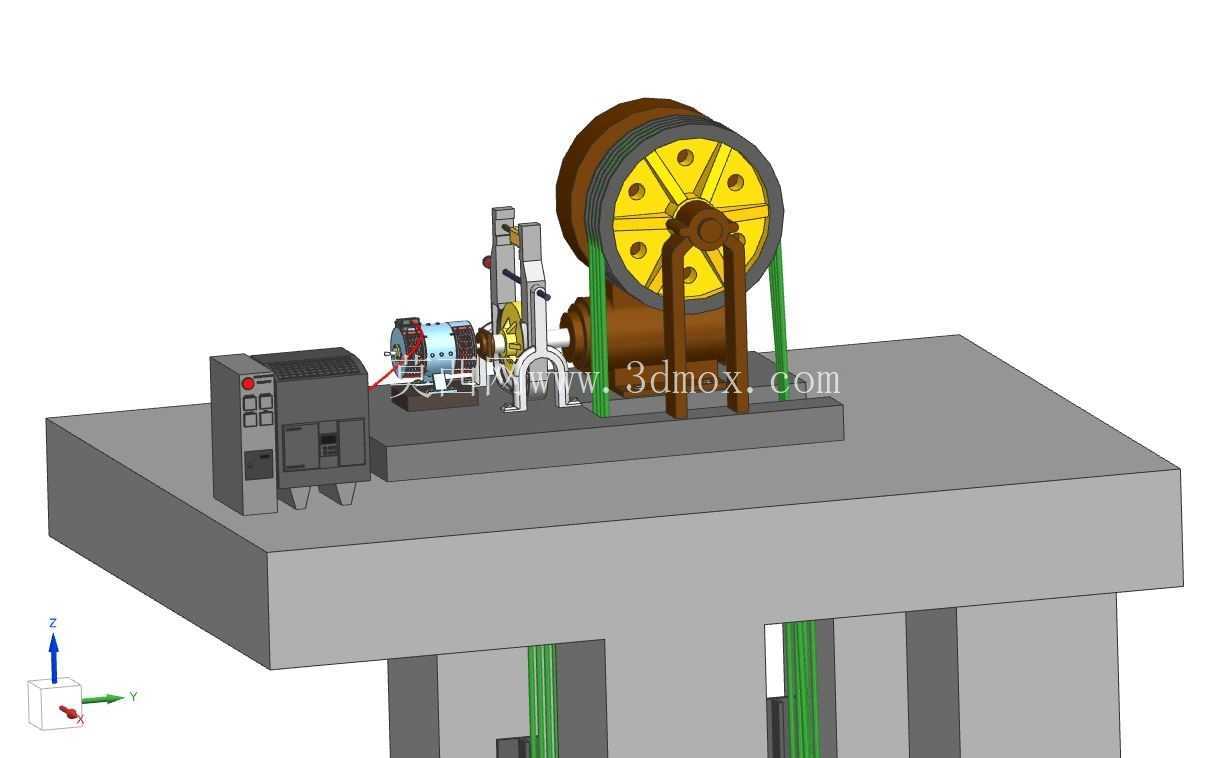

　　顶部的曳引机组包含曳引轮、减速机构、制动部件，钢丝绳绕经曳引轮后分别下连轿厢和对重，对重块的重量按照轿厢自重加额定载荷的45%左右做匹配，能大幅降低曳引机的输出扭矩，减少运行能耗。从安装边界来看，这套结构的井道宽度、深度尺寸匹配常规800kg载重乘客电梯的预留要求，顶层高度预留了足够的曳引机安装与检修空间，底坑部分的下横梁也预留了缓冲器的安装位置，安装时需要先校准四根主立柱的垂直度，再依次安装导轨、曳引机组、轿厢、对重部件，每一步都要校验运动部件的间隙，避免运行时出现卡滞。导靴和导轨的配合间隙需要控制在合理范围，间隙过大会导致运行晃动，间隙过小会增加运行阻力、加剧部件磨损。

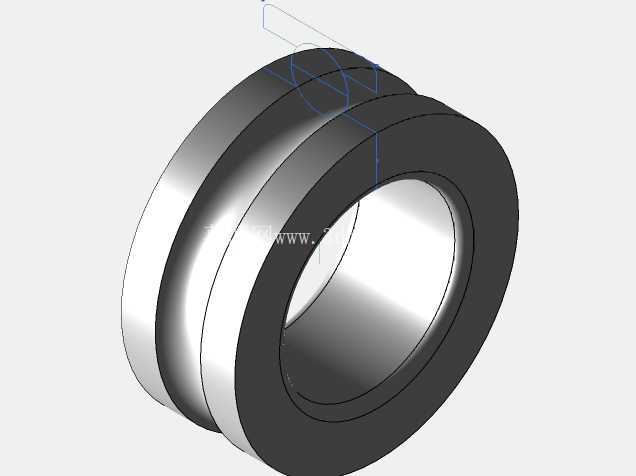

　　曳引轮的绳槽需要和钢丝绳直径匹配，安装时要保证钢丝绳的垂直度，避免出现偏磨。另外，井道内的每层停靠位置都对应设置了层门地坎，和轿门地坎的间隙控制在标准范围内，保证乘客进出时不会出现绊脚风险。这套结构没有省略任何核心受力部件的细节，比如轿厢顶部的绳头组合位置、导轨支架的固定方式、曳引机的减震垫安装位都做了清晰呈现，对于刚接触电梯结构的设计人员来说，可以直观理解各部件的装配关系与受力传递路径；对于做建筑配套设计的人员来说，可以直接参照这套结构的外轮廓尺寸，核对土建井道的预留尺寸是否满足安装要求，避免后期施工出现尺寸不匹配的问题。在实际非标电梯改造场景中，也可以在这套基础结构上调整轿厢尺寸、载重参数、开门方向，快速衍生出适配不同建筑场景的梯型结构，减少重复建模的工作量。需要注意的是，实际工程应用中还需要配套安全钳、限速器、缓冲器等安全部件，这套结构里预留了对应安全部件的安装位置，后续可以根据具体的安全规范要求补充对应部件的装配，满足特种设备的安全设计要求。
