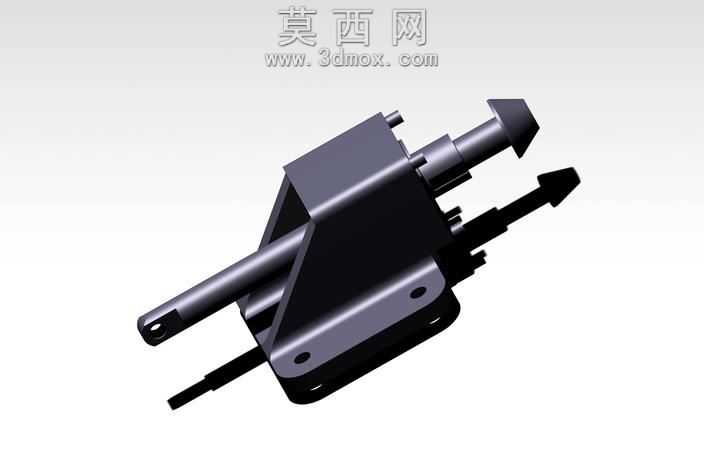

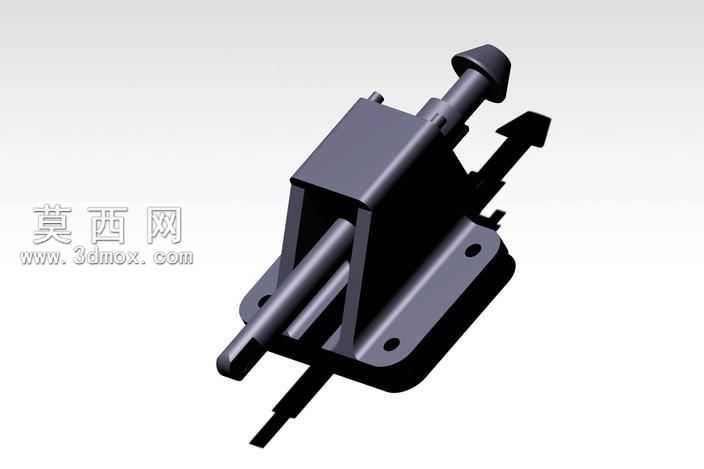

工业用螺旋式物件提升装置结构模型

本模型为工业场景下用于物件抬升作业的螺旋提升装置三维建模成果，建模阶段严格遵循机械设计的公差配合规范，对装置的每一处结构进行1:1等比例还原。整体建模过程以实体特征建模为核心逻辑，首先搭建底部安装基座的基准特征，基座采用带安装孔的板式结构，建模时精准还原了四个定位安装孔的孔径、孔位间距与基座的折弯加强结构，确保基座部分的结构强度表现符合实际承载需求。核心传动部分采用螺旋副传动结构，建模时对传动螺杆的牙型角、导程参数进行精准设定，还原了螺杆与配套螺母滑块的配合关系，滑块部分与承载推臂做一体化特征设计，推臂端部做了锥头导向结构与铰接孔特征，方便与被提升物件做快速对接。装置的导向结构采用双平行光轴设计，建模时还原了光轴与基座、端部限位座的装配关系，确保升降动作过程中滑块不会出现偏转卡滞。材质渲染阶段，对基座、支架等承载结构件赋予哑光发黑的金属结构钢材质，调整材质的粗糙度参数模拟实际钣金加工后的表面质感；对传动螺杆、导向光轴赋予抛光轴承钢材质，添加轻微的金属反射效果，还原传动部件的精加工表面特征；对端部的箭头标识结构做哑光黑色硬质塑料材质区分，清晰标识装置的顶升作业方向。结构设计上，该装置采用螺旋传动的自锁特性，无需额外锁止结构即可在任意提升位置保持稳定承载，整体结构紧凑，安装基座的孔位设计适配多类工业设备的安装面，可集成在小型自动化生产线、工装夹具台架上完成小载荷物件的精准抬升、对位作业。建模过程中对所有活动部件的装配间隙做了合理预留，可直接用于运动仿真演示，验证螺旋传动的升降行程、传动效率与结构干涉情况，为后续的实物加工、样机试制提供精准的三维数据参考。
