非标手动泵组件结构设计展示

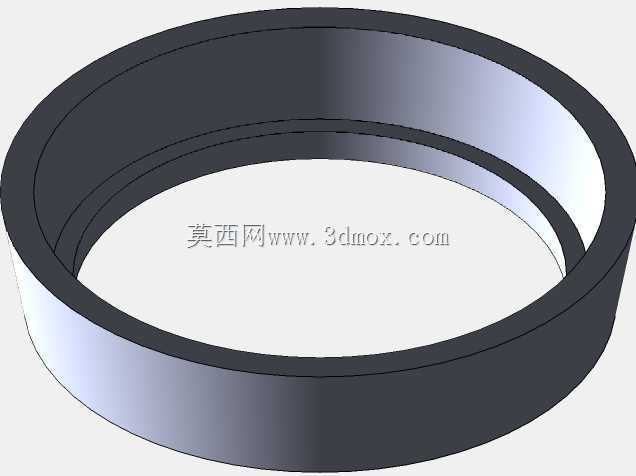

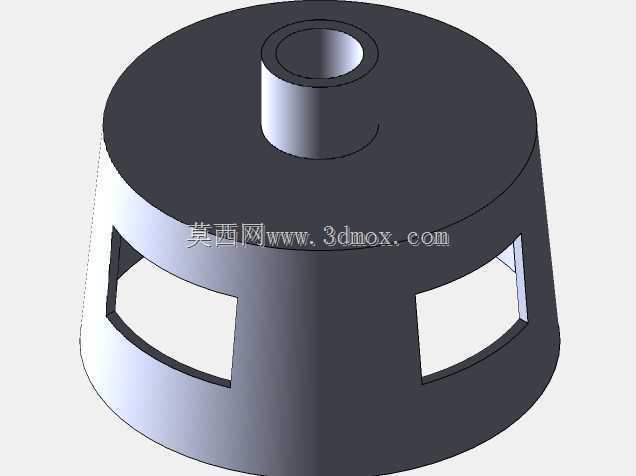

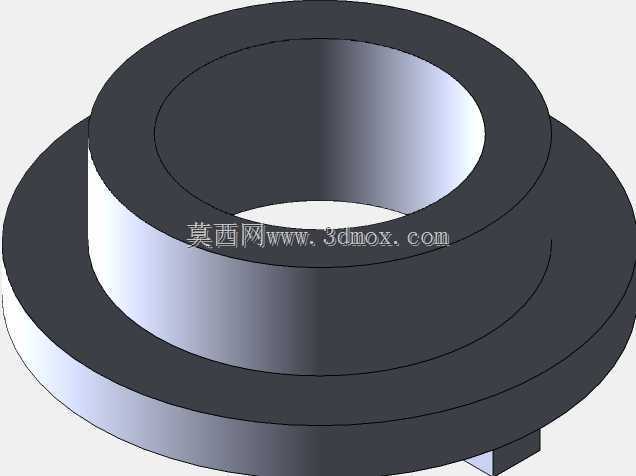

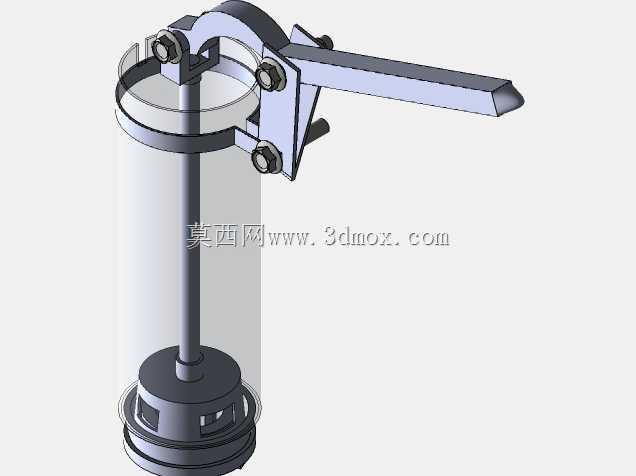

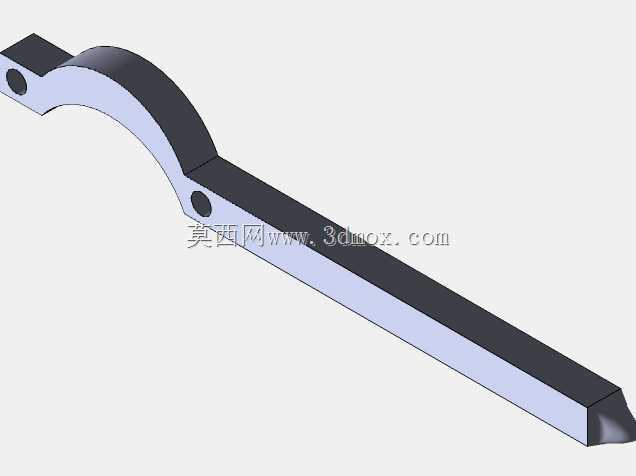

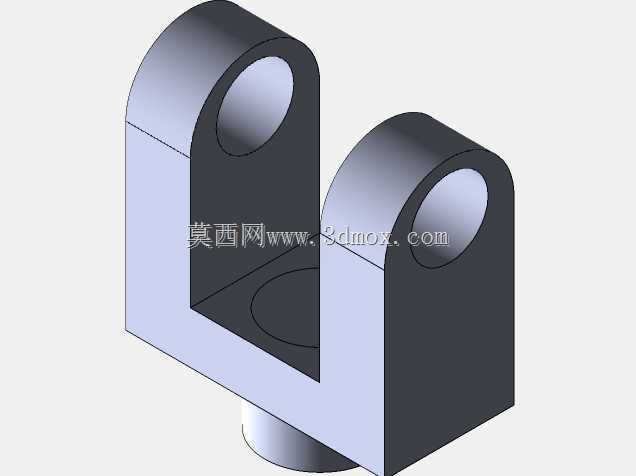

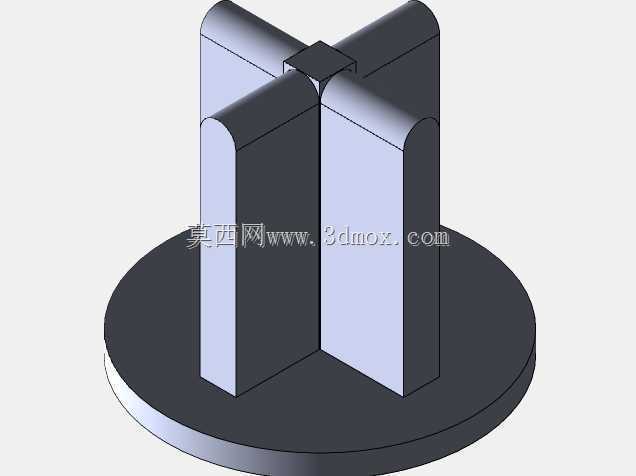

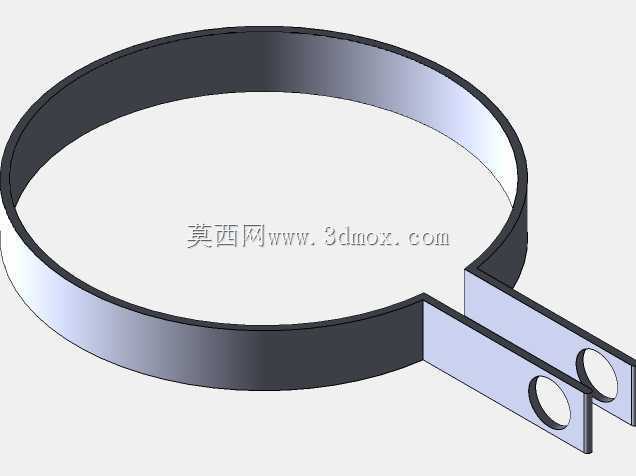

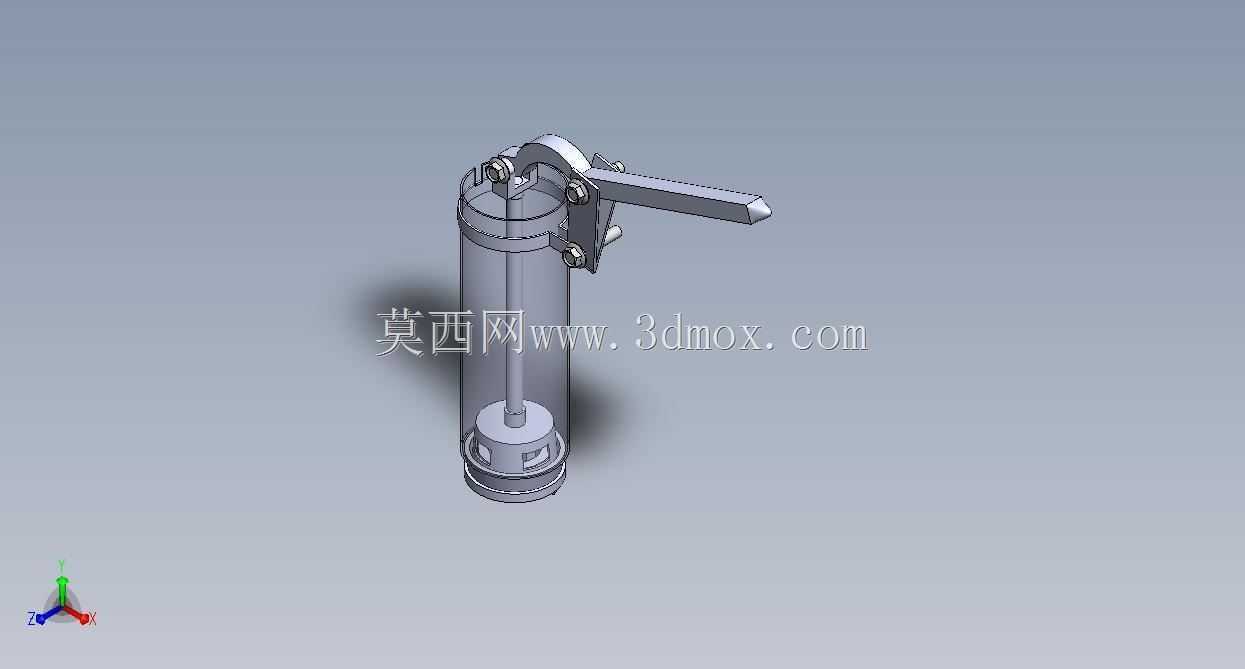

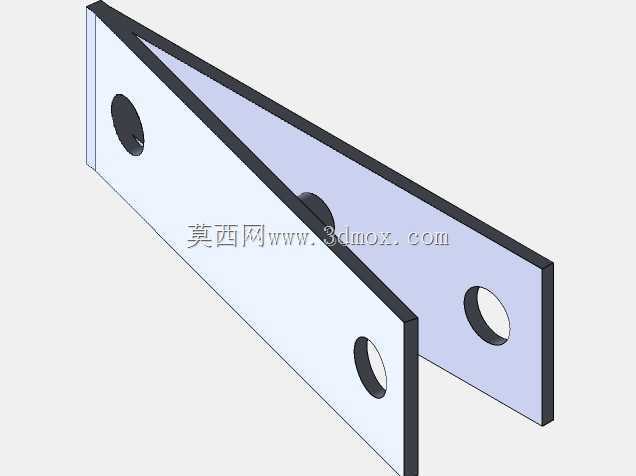

　　在野外无电力配套的临时取水场景、小型实验装置的流体增压回路、应急维修作业的低压供液环节中，手动泵始终是无需外接动力源即可完成流体输送的核心执行部件，这套手动泵组件的设计完全围绕非标准工况的适配需求展开，没有沿用通用量产手动泵的固定尺寸参数，所有零件结构都围绕小空间安装、手动操作力可控、密封性能可靠这几个核心需求做了针对性调整。从结构组成来看，这套组件包含缸筒、压杆铰接机构、活塞组件、进出液流道几个核心部分，缸筒采用等径直筒结构，内壁做了适配活塞密封圈的粗糙度设计，避免长期往复运动出现密封件过度磨损导致的内泄漏问题；压杆部分采用杠杆式铰接布局，铰接点的位置经过力臂比例核算，保证操作人员单手握持施压时，输出的液压力可以满足常规低压供液的需求，不会出现操作力过大导致使用疲劳的问题，压杆末端做了圆弧过渡处理，避免操作时出现硌手的情况。活塞组件和缸筒的配合间隙控制在合理范围内，既不会因为间隙过大出现泄压，也不会因为间隙过小导致往复运动卡滞，活塞上的密封槽尺寸完全适配常用的O型密封圈规格，后期维护更换密封件时不需要单独定制非标密封件，降低了后续使用的维护成本。进出液流道的接口位置设置在缸筒的上下两端，进液口位于缸筒下部，保证活塞下行到最低位置时依然可以完成吸液动作，不会出现吸空的问题，出液口位于缸筒上部靠近铰接座的位置，避免压杆摆动过程中和外接管路出现运动干涉。

　　从安装边界来看，这套手动泵组件整体为立式布局，压杆的摆动平面为单侧方向，安装时只需要预留压杆摆动的扇形空间即可，不需要在缸筒周向预留过多操作空间，适合安装在小型设备的侧部面板或者支架上，缸筒底部可以通过法兰或者螺纹方式固定，固定孔位的布局适配常见的小型安装支架间距，不需要单独制作复杂的转接安装板。在实际功能实现上，这套组件可以完整演示手动泵的工作原理：向上扳动压杆时，活塞上行，缸筒下腔形成负压，进液端的单向阀打开，液体被吸入缸筒内部；向下按压压杆时，活塞下行，缸筒内部压力升高，进液端单向阀关闭，出液端单向阀打开，带压液体从出液口排出，反复扳动压杆即可实现连续的流体输送。

　　设计过程中没有采用复杂的集成式结构，所有零件都采用常规的机械加工工艺即可制作，缸筒可以采用无缝钢管精加工内壁，压杆和铰接件可以采用型材切割后铣削加工，活塞可以采用棒料车削成型，不需要开模或者特殊加工工艺，适合小批量定制场景下的快速生产制作。铰接位置的销轴采用可拆卸结构，后期出现磨损时可以快速更换销轴，不需要整体更换铰接组件，铰接位置的配合间隙做了合理控制，既保证压杆摆动灵活，也不会因为间隙过大出现压杆晃动导致的操作手感松散问题。

　　在实际选型适配时，这套手动泵组件适合输送低粘度的清水、中性水溶液等介质，不适合输送含有大颗粒杂质的流体或者强腐蚀性介质，如果需要输送特殊介质，可以通过更换活塞密封件的材质来拓展适用介质范围，不需要改动整体结构尺寸。从外形尺寸来看，整套组件的缸筒直径控制在小尺寸范围内，整体高度适配小型设备的安装空间，压杆展开后的总长度不会超出常规小型设备的外轮廓边界，安装后不会出现突出过多导致的磕碰问题。在三维建模过程中，所有零件的装配关系都按照实际装配顺序做了约束，铰接位置设置了合理的运动自由度，可以直接用于运动仿真演示，直观展示压杆摆动和活塞往复运动的对应关系，也可以用于结构教学场景下的原理展示，帮助初学者快速理解手动容积式泵的工作逻辑。和通用量产手动泵相比，这套非标组件的结构更加简洁，没有多余的外置防护结构，整体重量更轻，适合对安装重量有严格要求的便携类设备配套使用，比如野外应急供水装置、小型便携实验设备、车载应急维修供液装置等场景，在这些场景下，不需要手动泵具备过高的输出压力，但是对结构紧凑性、操作便捷性、维护简易度的要求更高，这套组件的设计刚好匹配这类场景的使用需求。
