双法兰弯通式离心泵壳体结构设计

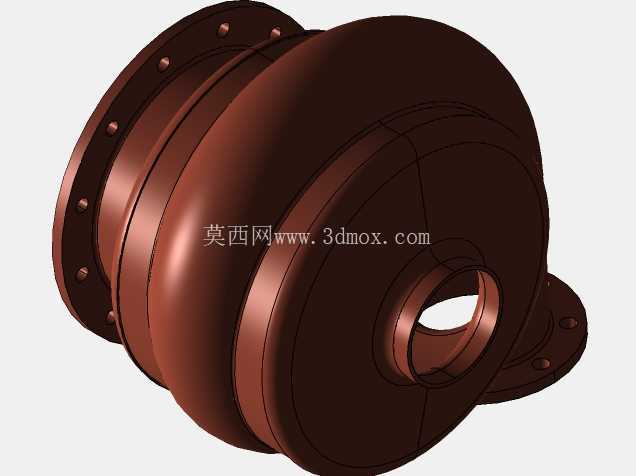

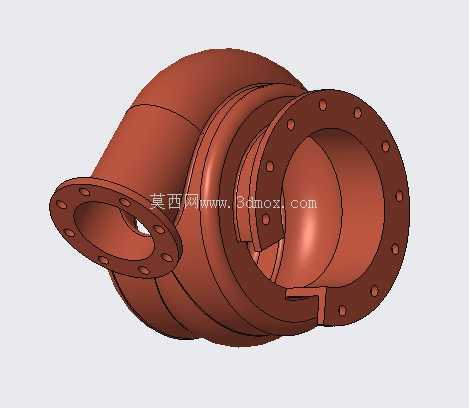

　　在流体输送系统的核心部件设计中，泵壳作为离心泵的承压与导流载体，其结构合理性直接决定整泵的运行效率、密封可靠性与服役寿命。这款弯通式双法兰泵壳的结构设计，完全围绕中低压流体输送工况的实际需求展开，首先从安装边界来看，两端的法兰盘均采用均匀分布的螺栓孔设计，法兰端面预留了标准密封垫片的安装槽位，可直接与同通径的管路法兰配对安装，无需额外加工转接结构，安装时螺栓孔的对位公差控制在±0.2mm范围内，能有效避免现场安装时出现孔位错位、密封面压合不均的问题。

　　从流体功能设计角度，壳体内部的流道采用渐扩式弯转结构，入口段与出口段呈90度弯角布局，这种结构可以将叶轮甩出的高速流体平稳导流至出口管路，同时通过流道截面的渐变设计，将流体的部分动能转化为压力能，减少流道内的湍流冲击与水力损失，相比直筒式泵壳，这种弯通结构能更好适配管路垂直转向的安装场景，减少管路系统中弯头配件的使用，降低整个管路的沿程阻力。在结构强度设计层面，壳体外壁在法兰与筒体衔接的位置设置了环形加强筋，因为法兰连接位置是螺栓预紧力与流体压力共同作用的应力集中区域，加强筋的厚度与过渡圆角经过受力校核，可承受1.6MPa额定工作压力下的周向拉应力，避免长期运行过程中法兰根部出现疲劳裂纹。

　　壳体中段的环形定位台阶，是用于安装叶轮与泵盖的配合基准，台阶的圆柱度公差控制在IT7级，能保证叶轮装配后与壳体流道的同轴度，减少叶轮运转时的径向跳动，降低机械密封的偏磨风险。从实际应用场景来看，这类泵壳广泛适配于清水输送、循环冷却、低压给排水等工况的单级离心泵，在工业循环水系统、建筑供水系统、农田排灌系统中都有大量应用，设计时充分考虑了铸造工艺的可行性，壳体的壁厚均匀控制在8-12mm之间，所有转角位置都设置了不小于R3的铸造圆角，避免铸造过程中出现缩孔、夹砂等缺陷，同时壳体外表面没有多余的凸台结构，方便后续的防锈涂装与检修拆装。

　　在安装尺寸的匹配上，两端法兰的螺栓孔中心圆直径、密封面外径均遵循通用管路法兰标准，可直接替换同参数规格的现有泵壳部件，无需对原有管路与泵架进行改造，降低设备维护的替换成本。另外，壳体上预留的密封件安装槽尺寸经过匹配设计，可适配标准O型密封圈与机械密封组件，装配后能有效防止高压流体从壳体结合面泄漏，在泵体运行过程中，壳体的流道内壁光滑度要求达到Ra6.3，减少流体与壁面的摩擦阻力，提升整泵的运行效率。设计过程中还考虑了检修维护的便利性，壳体与泵盖配合的法兰端面上设置了两个对称的顶丝孔，检修拆卸时可通过顶丝将配合紧密的泵盖平稳顶开，避免使用撬棍蛮力拆卸造成密封面损伤。整体结构没有冗余的设计元素，每一处几何特征都对应实际的装配、受力、导流需求，完全从工程实用角度出发，兼顾了制造工艺性、安装便捷性与运行可靠性。
