工业输送用双螺杆进料泵结构设计

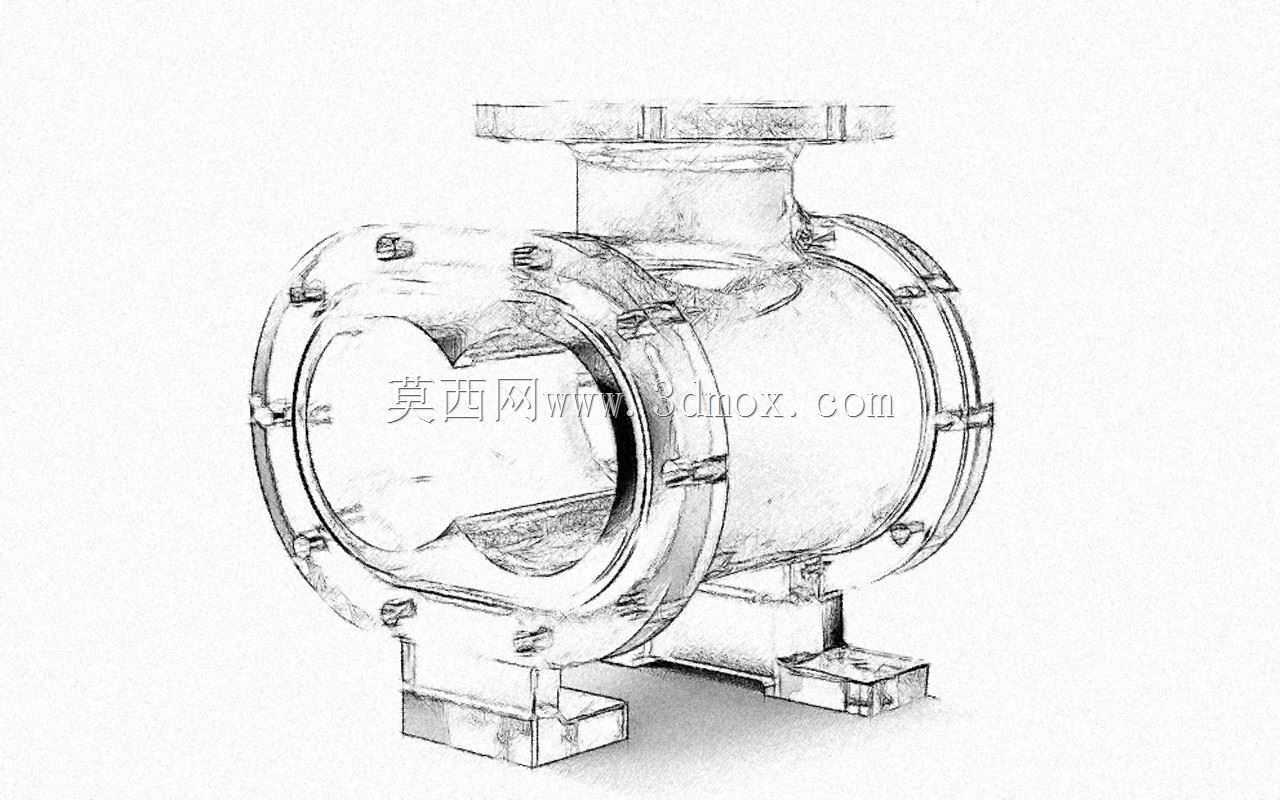

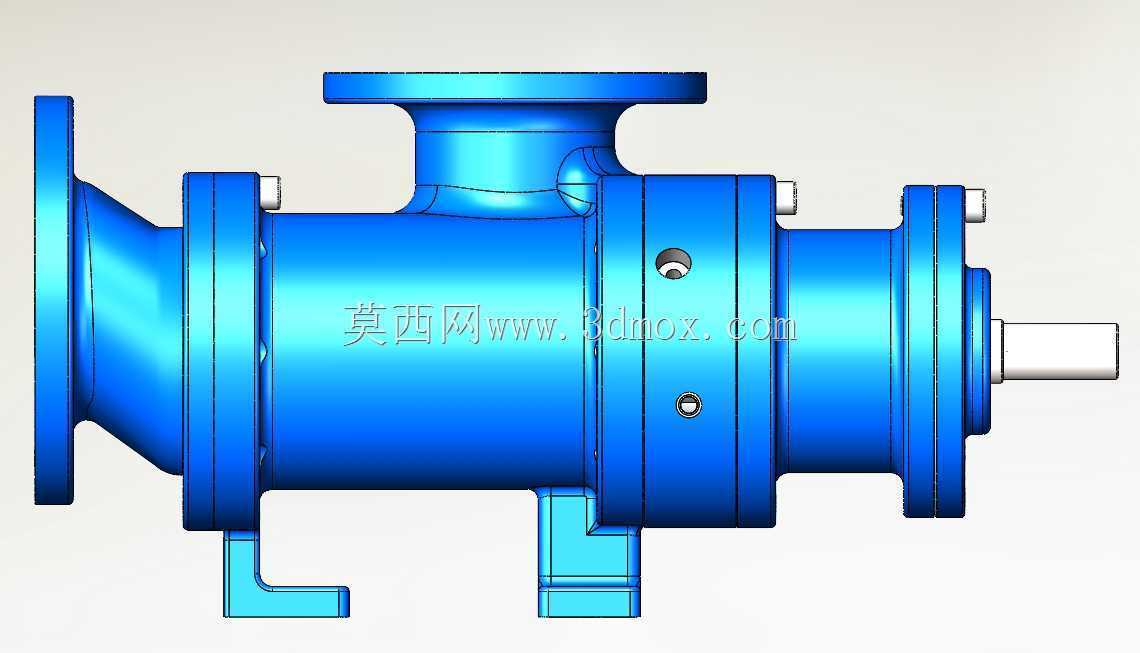

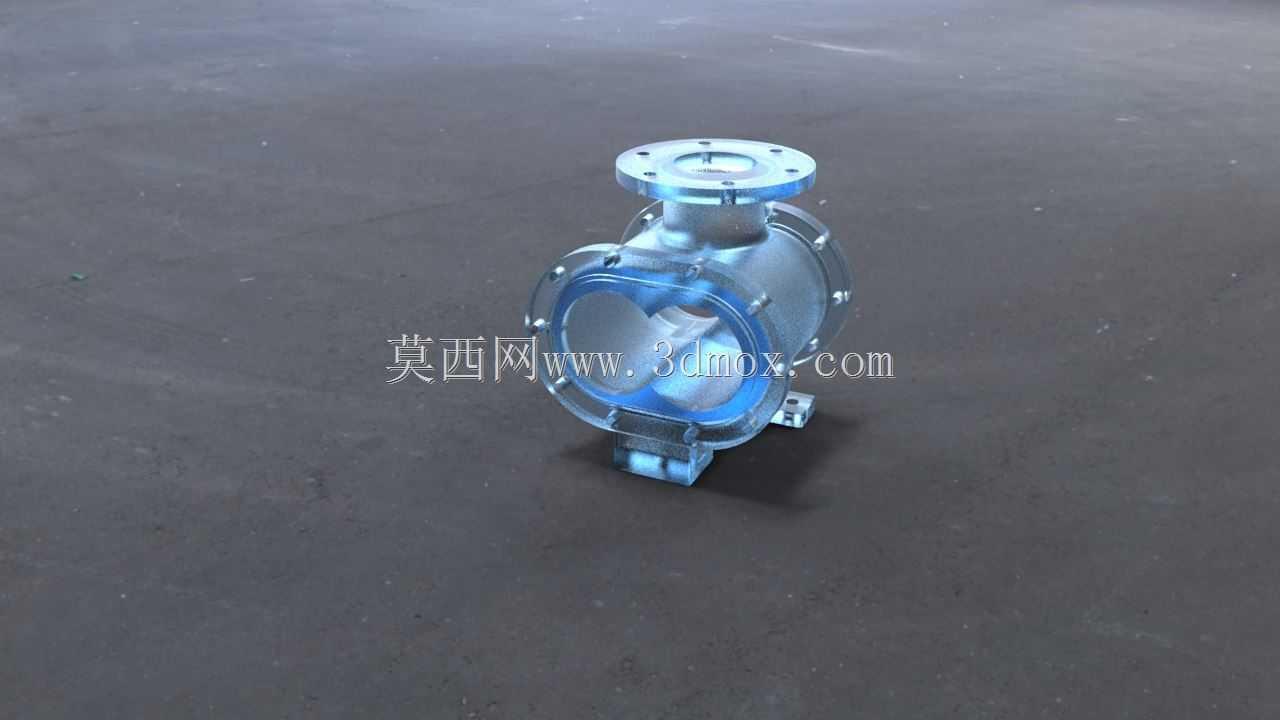

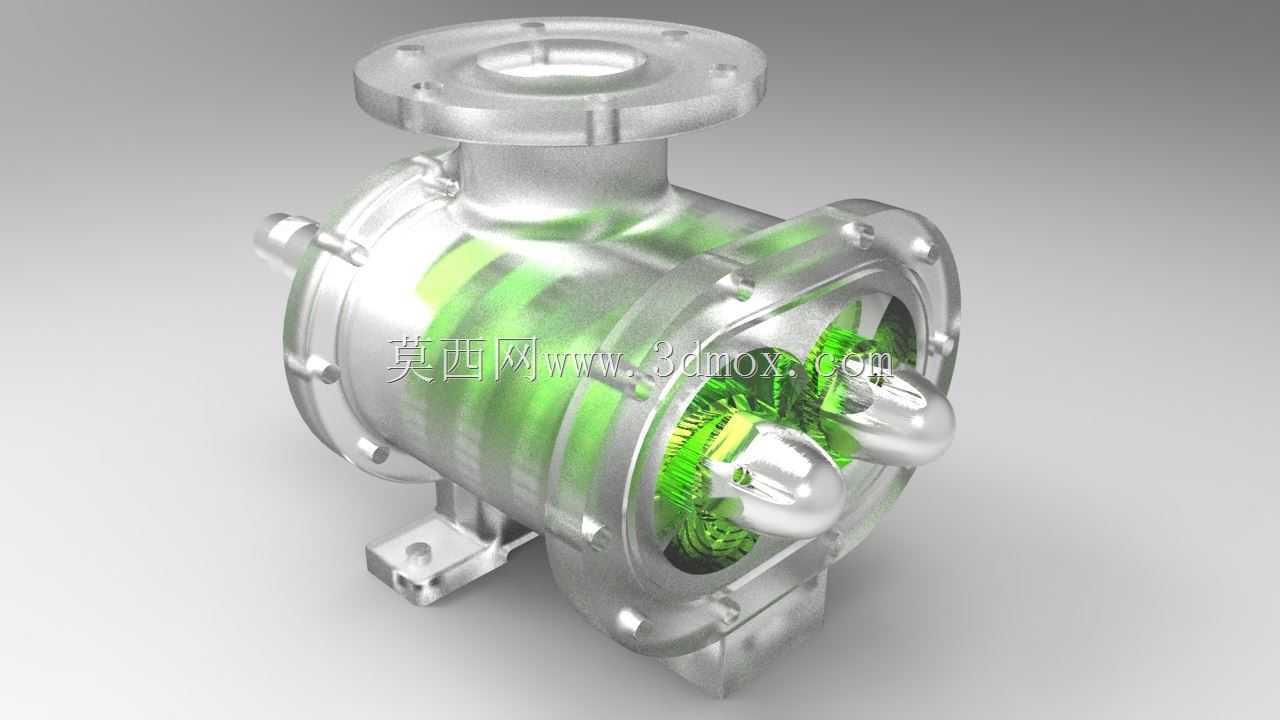

　　在石化、食品加工、市政污泥处理这类对介质输送稳定性要求严苛的场景里，双螺杆进料泵的应用占比常年居高不下，这类泵依靠两根啮合螺杆的同步回转形成密闭腔室推移介质，相比单螺杆泵能适配更高粘度的输送工况，同时相比离心泵又具备更强的自吸能力与流量稳定性，不会因为介质粘度波动出现明显的扬程衰减。这款双螺杆进料泵的结构设计，首先从安装边界做了适配性考量，底部采用一体式铸造的安装支脚，支脚位置预留了标准螺栓安装孔，孔位间距匹配常规工业管线架设的通用支架尺寸，不需要额外做转接底座就能直接固定在混凝土基础或者钢制管廊架上，进出口法兰的端面尺寸、螺栓孔分布完全符合通用管路法兰标准，现场对接时不需要单独定制变径接头，能直接和同通径的工业管线完成装配，减少现场施工的改造成本。

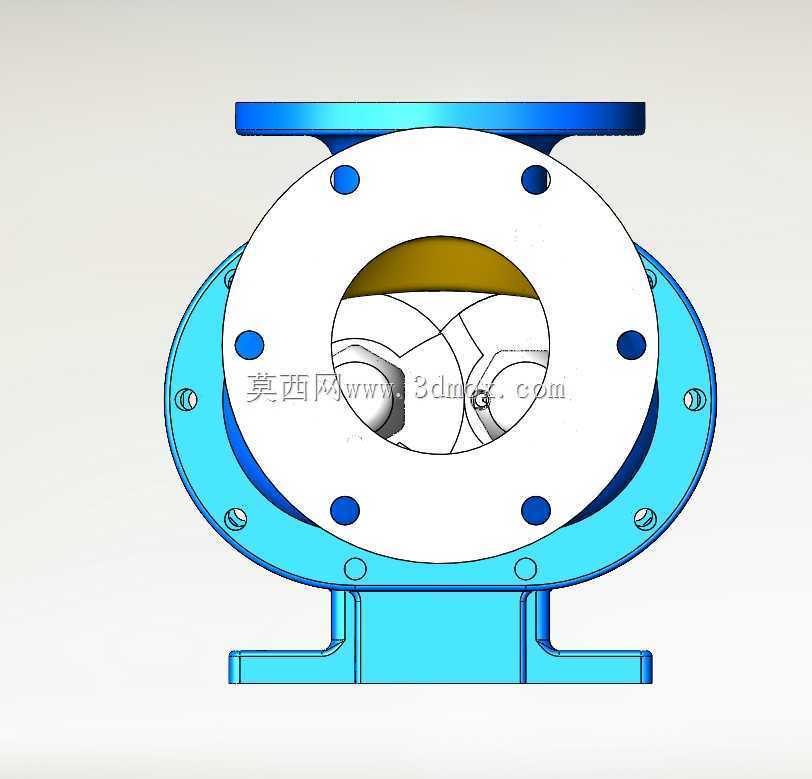

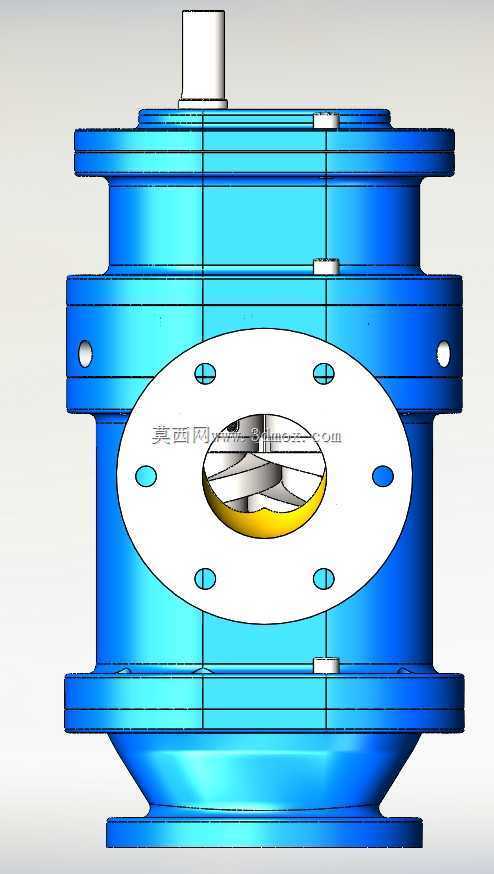

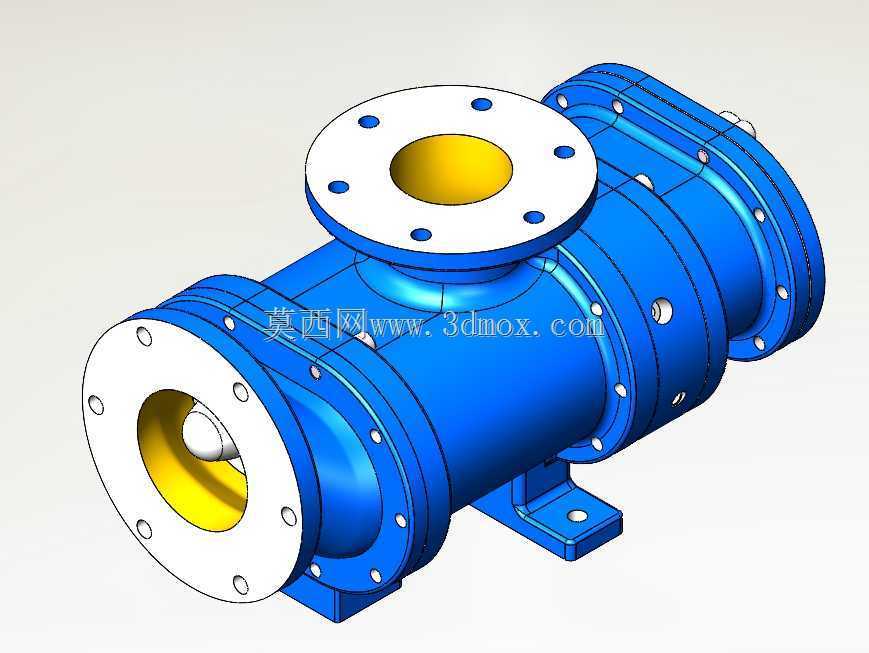

　　从功能特性来看，这款泵的螺杆型线采用的是对称式双头螺旋结构，两根螺杆的啮合间隙控制在极小范围，运转时腔室之间的泄漏量被压到最低，既可以输送低粘度的清水类介质，也能顺畅输送含固体颗粒的高粘度浆料，比如食品行业的糖浆、石化行业的重油、环保行业的脱水污泥都能适配，不会出现普通离心泵输送高粘介质时负载骤增、流量骤降的问题。泵体的进出口采用了轴向进、径向出的布置方式，进料口正对螺杆啮合腔的吸入端，介质进入泵腔后不会出现涡流滞止区，能避免高粘度介质在入口处堆积堵塞，出口位置设置在泵腔上部，停机时泵腔内会留存部分介质，下次启动时不需要额外灌泵就能直接建立自吸压力，减少现场操作的准备工序。

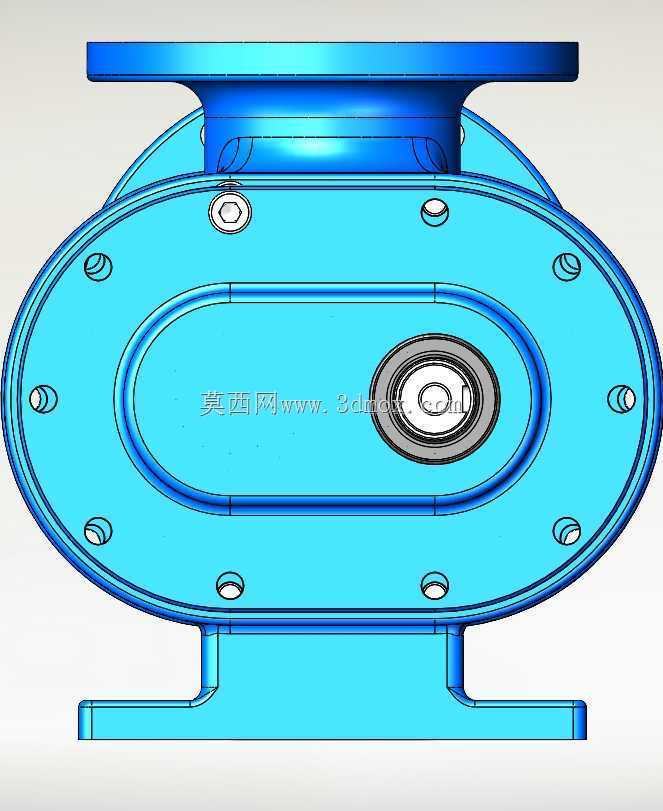

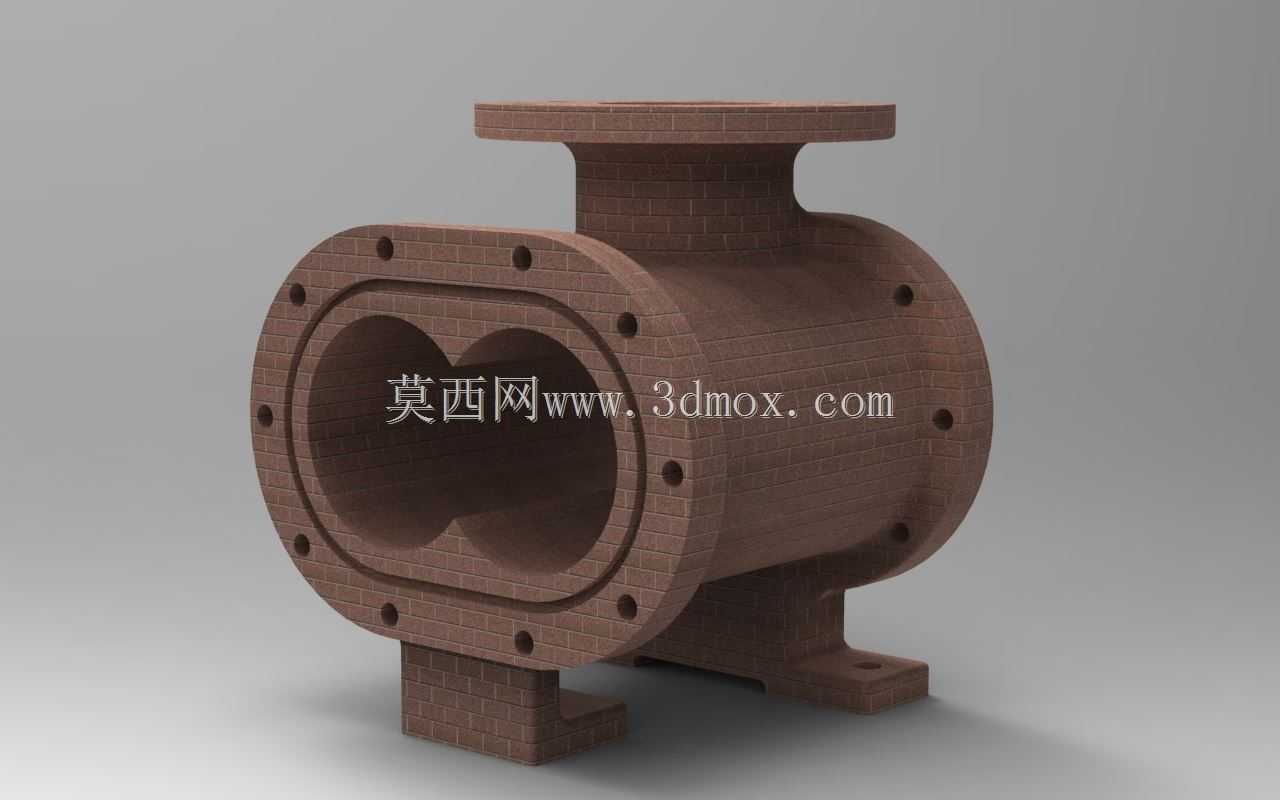

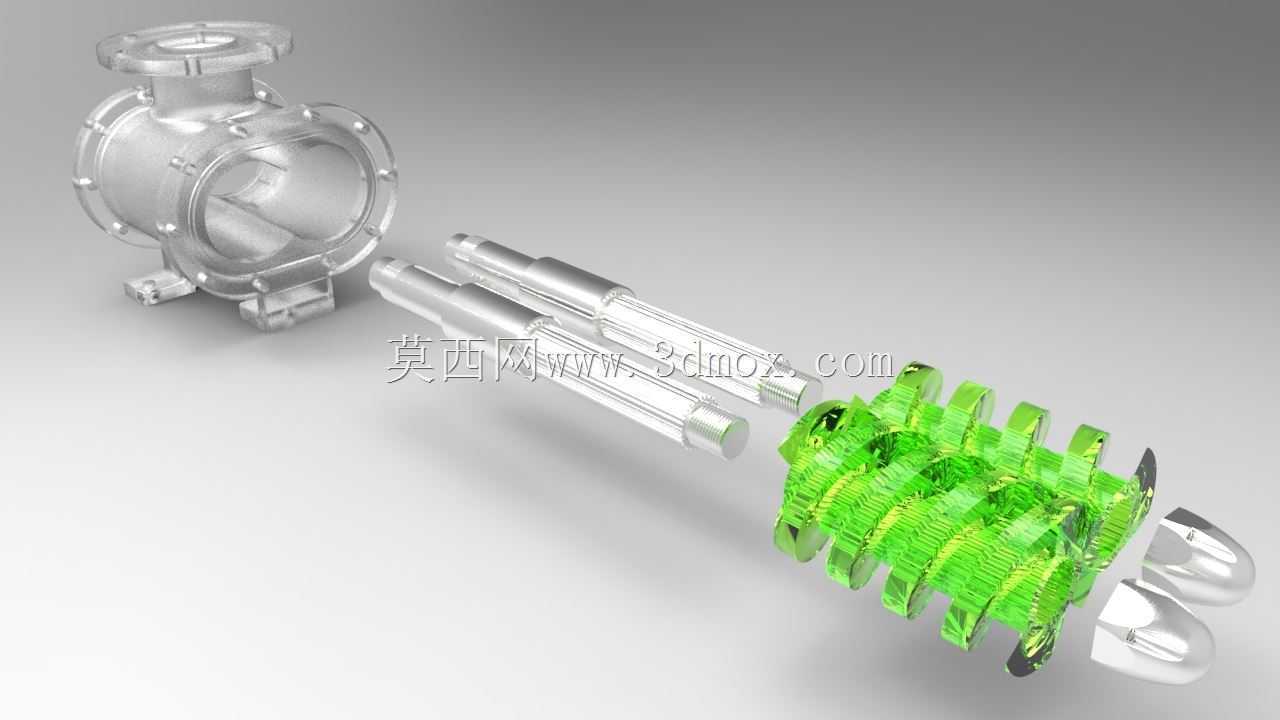

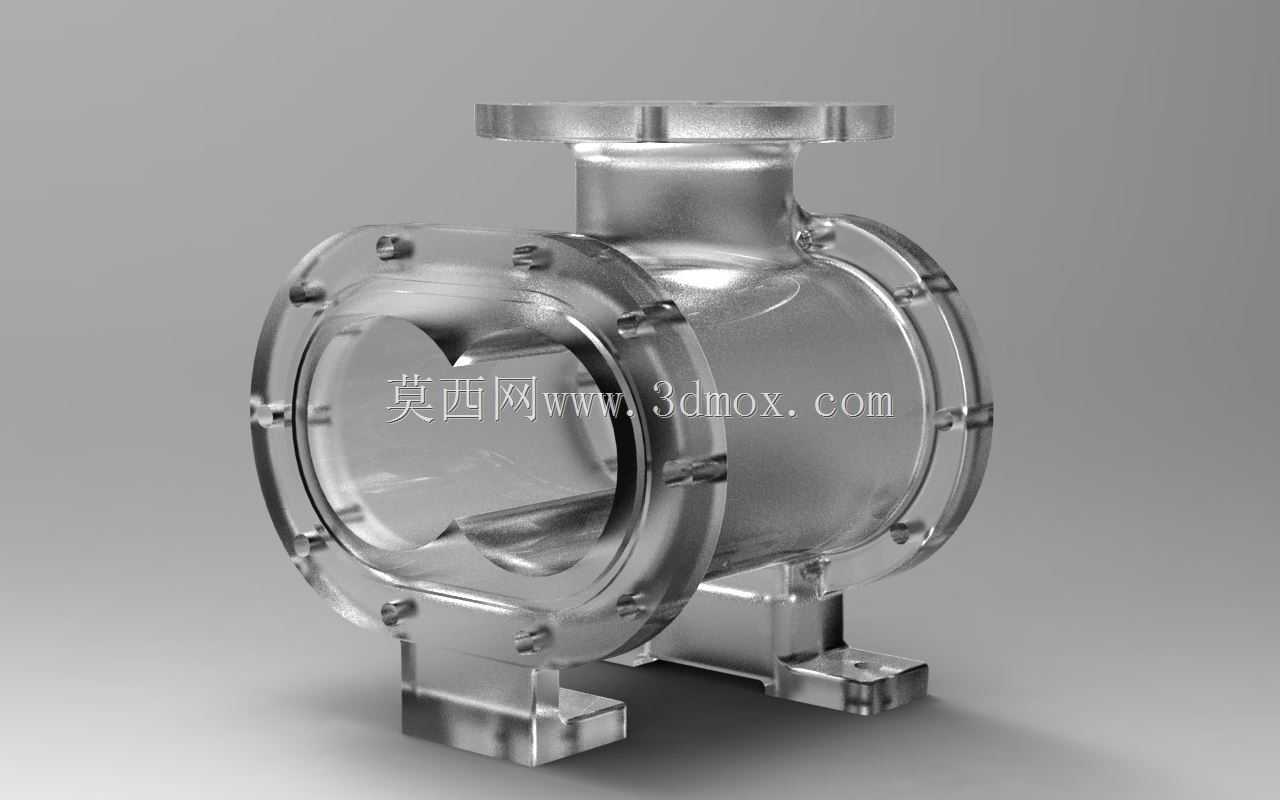

　　设计过程中对泵体的密封结构做了分层处理，螺杆轴端采用的是组合式机械密封，密封面之间设置了冲洗流道，可以外接冲洗介质对密封面进行冷却润滑，即使输送含磨蚀性颗粒的介质，也能避免颗粒进入密封面造成磨损泄漏，泵体中段的壳体连接面采用止口定位加密封垫片的结构，止口的配合公差控制在过渡配合区间，既可以保证壳体之间的同轴度，避免螺杆运转时出现擦碰，也能防止高压腔的介质从结合面渗漏。从外形尺寸的控制来看，这款泵的整体长度、径向尺寸都做了紧凑化优化，泵体外壳采用分段式铸造结构，每段壳体之间通过螺栓沿轴向锁紧，相比整体式铸造的泵体，加工难度更低，后期检修时不需要拆除进出口管线，只要松开轴向连接螺栓就能抽出螺杆组件进行维护，大幅降低后期运维的拆解工作量。

　　泵的轴承布置在螺杆的两端，采用的是重载向心推力轴承，既可以承受螺杆运转时的径向载荷，也能平衡介质在螺杆轴向形成的推力，不需要额外设置独立的推力平衡装置，进一步压缩了泵体的轴向尺寸，让整体结构更紧凑。在实际选型适配时，这款泵的转速区间可以根据输送介质的粘度做调整，输送低粘度介质时可以匹配更高的输入转速获得更大流量，输送高粘度或者含颗粒介质时降低转速，既能保证介质输送的顺畅性，也能减少螺杆和衬套之间的磨损，延长设备的整体使用寿命。泵体外部的连接螺栓全部采用内六角圆柱头螺栓，螺栓头沉在壳体的沉孔内，不会突出泵体外表面，既可以避免现场安装时螺栓被磕碰损坏，也能让泵体的外表面更规整，后期做保温层包覆时更方便，不需要额外处理突出的螺栓结构。进出口法兰的密封面采用凸面结构，匹配通用的非金属缠绕垫片就能满足中压工况的密封要求，不需要定制特殊密封件，现场维护时备件采购更便捷。
