带安装底座铰接式旋转轴承结构设计

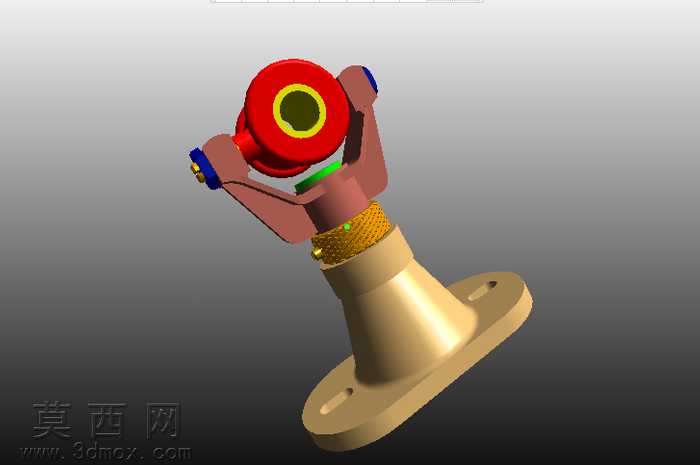

本作品为带安装底座的铰接式旋转轴承三维建模成果，建模过程严格遵循机械设计规范，先从核心旋转副结构入手搭建基础骨架：首先绘制底部带腰型安装孔的法兰底座，底座采用锥台过渡结构向上延伸，既保证安装固定的稳定性，又通过渐变锥面优化应力传递路径，避免直角连接处的应力集中问题。锥台上部设置滚花纹理的调节段，滚花采用阵列凸起特征建模，还原实物的防滑操作触感，调节段上方设置绿色环形密封挡圈，建模时通过环形切除与拉伸凸台配合，还原密封件的嵌装结构，可有效阻挡粉尘进入内部旋转副。上部铰接支架采用叉形双臂结构，双臂对称分布，通过同轴孔位配合销轴连接顶部红色轴承主体，销轴两端设置蓝色锁紧端盖，端盖采用小凸台特征模拟防松卡扣结构，保证铰接连接的可靠性。顶部轴承主体为带中心通孔的回转结构，外圈设置环形凸缘用于轴向定位，中心通孔为轴承安装配合位，建模时严格控制孔位的同轴度公差，保证后续装配的旋转精度。材质渲染阶段针对不同部件匹配对应材质：底部底座与铰接支架采用哑光金属铜材质，调整金属粗糙度参数还原铸铜件的磨砂质感；滚花调节段采用稍亮的铜质材质，通过纹理映射强化滚花的凹凸触感；顶部轴承主体采用亮红色烤漆材质，调整高光参数模拟漆面的光滑反光效果；密封挡圈采用哑光绿色橡胶材质，降低反光度还原橡胶件的哑光质感；端盖采用蓝色工程塑料材质，销轴与内部旋转件采用抛光钢材质，通过不同材质的质感区分，清晰呈现各部件的功能分区。结构设计上充分考虑实际使用需求：底部腰型孔可适配一定范围的安装位置误差，方便现场安装调试；铰接结构可实现顶部轴承在一定角度范围内的俯仰调整，搭配自身旋转功能可实现多维度的角度调节，满足不同工况下的支撑转向需求；各部件的连接位置均设置定位止口，建模时通过配合面的公差设置，还原真实装配的间隙配合要求，保证模型可直接用于后续的装配仿真与工程图导出。整体建模过程采用参数化设计思路，各特征尺寸关联参数，可根据实际使用需求快速调整底座尺寸、轴承孔径、铰接摆角范围等核心参数，适配不同的载荷与安装场景。
