机加工用手动压紧式铣削夹具结构

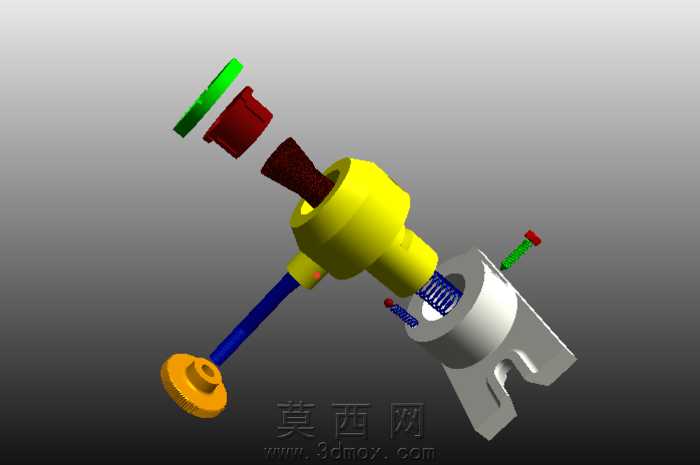

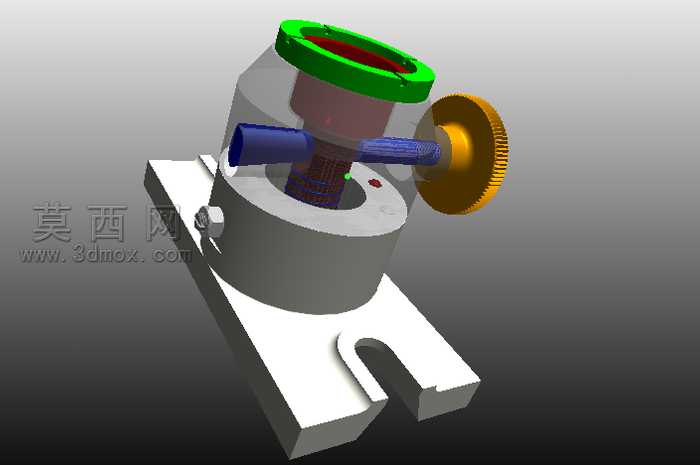

该铣削夹具采用三维参数化建模完成整体结构搭建，建模过程中对每一个零部件进行独立特征绘制，通过拉伸、旋转、扫描、切除等基础建模命令完成主体基座、压紧组件、调节杆件、锁紧螺钉、弹性元件等零件的造型，再按照实际装配约束完成整体装配，添加同轴、重合、平行等配合关系确保各部件运动逻辑符合实际使用需求。渲染阶段针对不同零件赋予对应材质，主体金属基座采用磨砂铸钢材质，调整漫反射粗糙度模拟铸件表面的哑光质感，操作手柄的握把部分采用硬质工程塑料材质，添加细微的颗粒纹理提升真实感，调节旋钮采用滚花金属材质，还原表面防滑纹路的凹凸细节，弹簧部件采用弹簧钢材质，添加金属反光效果体现弹性元件的金属特性，锁紧螺钉采用发黑处理的标准件材质，整体渲染采用柔和的工业展示光源，通过多角度补光避免结构暗部细节丢失，清晰展现各部件的装配关系。结构设计上，该夹具以叉型基座作为装夹承载主体，设置两处定位销孔用于工件的初定位，搭配侧向锁紧螺钉实现工件的侧向顶紧，中部设置带弹簧复位的压紧轴结构，配合带长操作杆的偏心压紧组件，可通过扳动操作杆快速实现工件的压紧与松脱，操作端的滚花旋钮可调节压紧行程，适配不同厚度的待铣削工件，整体结构无多余的导向工具模块，仅保留工件装夹的核心功能，设计思路围绕铣削加工的快速装夹需求展开，简化不必要的结构，在保证装夹刚性的前提下降低夹具整体复杂度，减少加工制造成本，同时各易损部件均采用标准件设计，便于后期维护更换，装夹操作流程简单，可有效缩短工件装夹的辅助时间，适配普通铣床的单件小批量铣削加工场景。
