卡套式液压管路密封连接接头

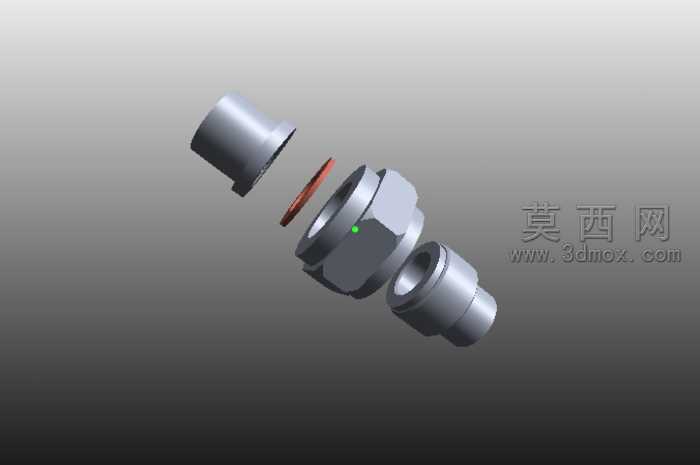

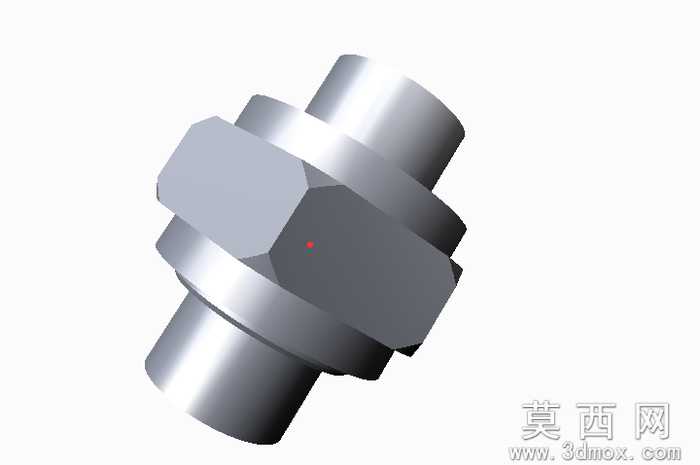

本款接头为卡套式管路密封连接结构，采用三维参数化建模方式完成全零件设计与装配验证，建模过程中严格遵循液压管路接头的通用尺寸规范，对各配合部位的公差带进行了预留设定，保证模型可直接对接生产加工的尺寸校验环节。模型整体拆分为三个核心零件与一个密封配件，分别为两端的外螺纹连接端头、中部的锁紧六角螺母、内置的卡紧结构以及红色密封垫片，各零件独立建模后通过同轴心、端面重合等装配约束完成总装，同时制作了爆炸视图以清晰展示各零件的装配顺序与配合位置。渲染阶段采用金属哑光材质模拟接头本体的碳钢镀锌表面质感，对六角螺母的棱边做了微小倒角处理以还原真实机加工零件的工艺特征，密封垫片采用半透明橡胶材质，还原丁腈橡胶密封件的视觉特性，场景打光采用三点布光方式，主光从侧上方投射突出零件的金属轮廓与结构转折，辅光弱化暗部死黑区域，补光勾勒零件边缘提升整体立体感，背景采用渐变灰色调避免干扰主体结构展示。设计思路上，该接头针对中低压液压管路、气动管路的可拆卸连接场景设计，中部六角结构预留标准扳手夹持位，方便现场安装锁紧，两端接口可适配不同外径的硬管或软管，内置密封垫片可在锁紧后填充配合端面的微观间隙，杜绝管路流体渗漏问题，卡紧结构可在螺母锁紧过程中均匀抱紧接入管路，实现无额外密封件的硬密封效果，兼顾连接强度与密封可靠性。建模过程中对所有螺纹特征采用装饰螺纹线简化处理，既保证模型文件轻量化，又能清晰标识螺纹连接位置，各零件的过渡圆角、退刀槽等工艺细节均做了还原，避免模型出现尖锐直角等不符合实际加工工艺的结构，整体装配完成后做了全局干涉检查，确认各零件配合无重叠、无错位，可直接用于装配教学、产品选型展示、管路布局模拟等场景。
