L298N双H桥电机驱动板结构设计

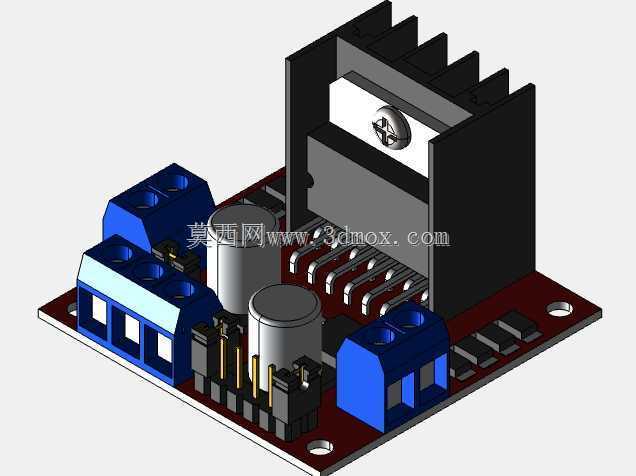

　　在小型自动化设备、智能小车、教学实验平台的电控系统搭建中，L298N双H桥驱动模块是应用极广的功率驱动部件，本次完成的三维结构设计完整还原了该模块的全部装配细节，可直接用于设备电控仓的布局干涉校验、安装结构匹配设计。从实际工程应用场景来看，这类驱动模块常被布置在设备主控板与执行电机之间，承担小功率直流电机、步进电机的正反转、调速驱动功能，多数桌面级小型自动化装置、学生竞赛类智能设备、简易机械臂的关节驱动单元都会选用该类模块作为功率输出部件，其结构设计的合理性直接影响电控仓的布线效率、散热表现以及后期维护的便捷性。

　　设计过程中首先梳理了模块的核心功能边界：该模块可同时驱动两路直流电机，板载集成了功率芯片散热结构、电源输入接线端子、电机输出接线端子、逻辑控制插针、滤波电容以及电源指示灯，所有元器件的排布完全遵循实际量产模块的装配逻辑。散热片作为核心发热部件的配套结构，设计时预留了足够的竖向高度，其鳍片朝向与模块安装后的常规气流方向保持一致，避免散热结构被周边布线或安装板遮挡，实际使用中功率芯片满负载运行时的热量可通过鳍片快速散出，不会出现热量堆积导致的驱动能力下降问题。接线端子的排布充分考虑了现场接线的操作空间，电源输入与电机输出端子分置板边两侧，逻辑控制插针布置在板边另一侧，三类接线区域互不干扰，布线时可将动力线与信号线分开走线，减少强电对弱电控制信号的干扰。

　　外形尺寸与安装边界的设计完全匹配通用量产模块的实际规格，PCB基板采用行业通用的安装孔位布局，两个固定安装孔分置基板对角位置，孔径与常规M3螺丝匹配，安装孔周边预留了足够的绝缘间隙，避免固定螺丝与板上线路出现短路风险。板上元器件的高度差做了精准还原：最高的散热片结构高度、电解电容的高度、接线端子的高度、插针的高度都按照实际尺寸建模，在做设备整体装配校验时，可直接将该模型导入装配体，核对模块与周边结构件、其他电路板的间隙，避免出现安装后元器件顶到外壳或其他部件的问题。滤波电容的布置紧贴功率芯片的电源引脚，尽可能缩短电源回路的走线长度，减少高频干扰对驱动信号的影响，这一布局细节也在模型中完整还原，结构设计人员可通过模型直观理解模块的布线逻辑，在做整机布线设计时更合理地规划走线路径。

　　从结构设计的实用性角度出发，该模型完整还原了模块上所有易被忽略的细节：接线端子的压线口结构、插针的间距与长度、散热片与功率芯片的装配间隙、PCB板上的丝印标识位置都做了精准复刻，在做教学演示、结构方案展示时，可直接通过模型拆解展示模块的装配关系。对于需要做定制化安装支架的设计人员来说，该模型可直接作为设计基准，快速匹配安装支架的固定孔位、避让结构，不需要反复测量实物尺寸，大幅缩短电控部分的结构设计周期。在做设备的虚拟调试时，也可将该模型放入整机数字孪生场景中，直观展示驱动模块的安装位置、接线方向，方便前期方案评审时快速发现布局不合理的问题，减少后期实物打样的修改次数。

　　不同于仅做外观示意的简化模型，本次设计的结构模型对所有影响装配的尺寸都做了公差适配考量，安装孔的位置公差、元器件的外形公差都控制在常规工业设计允许的范围内，导入各类三维设计软件后都可直接用于装配干涉检查，不会出现模型尺寸与实物偏差过大导致的设计失误。对于刚接触电控结构设计的新人工程师来说，通过该模型也可快速熟悉这类通用驱动模块的结构特点，掌握功率驱动类电路板的布局设计要点，理解散热结构、接线端子排布、安装孔位设计之间的平衡逻辑，为后续自主设计定制化驱动板积累结构设计经验。
