HitecHS-85MG微型金属轴舵机结构设计

　　在航模舵面控制、小型仿生机器人关节驱动、桌面级自动化装置点位动作执行这类对执行器体积、输出扭矩、响应速度有均衡要求的场景里，微型金属齿轮舵机一直是结构选型阶段的高频选项，本次拆解还原的Hitec HS-85MG舵机，就是这类应用场景下的典型规格产品。

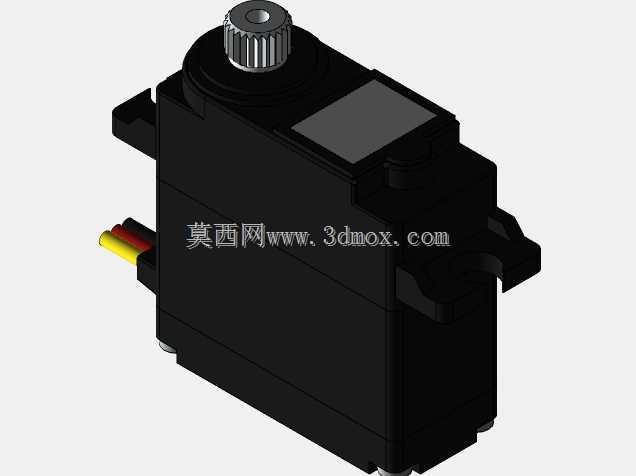

　　从实际落地的安装边界来看，这款舵机采用标准微型舵机的安装孔位布局，主体外壳为高强度阻燃工程塑料注塑成型，整体轮廓方正，顶部输出轴采用金属齿结构，区别于同规格塑料齿舵机的易扫齿缺陷，金属输出轴能够承受更大的径向负载与冲击扭矩，在航模俯冲拉舵、机器人关节快速启停的工况下，不会因为瞬时过载出现齿面崩损的问题。外壳两侧预留的安装耳带有标准通孔，适配M2规格的安装螺丝，安装孔中心距严格匹配行业通用微型舵机的安装规范，能够直接替换同安装尺寸的其他规格舵机，不需要额外调整安装支架的孔位，在设备迭代改型时可以大幅降低结构修改的工作量。

　　从功能特性层面看，这款舵机属于标准PWM信号控制的伺服执行器，通过输入1-2ms周期的PWM信号即可实现0-180度范围内的角度定位，内部集成了直流驱动电机、金属减速齿轮组、位置反馈电位器与控制电路板，整套驱动与反馈结构全部集成在封闭外壳内部，不需要额外搭配驱动板即可实现角度闭环控制，对于结构设计人员来说，只需要预留出舵机的安装空间、走线槽位，搭配对应的控制信号输出端口即可完成整套执行机构的搭建。舵机侧面引出的红黑黄三色排线分别对应电源正极、电源负极、信号输入端口，线序符合行业通用标准，接线时不需要额外核对定义，能够减少装配阶段的接线错误率。

　　在设计思路的还原上，建模阶段优先保证了安装尺寸的1:1还原，包括外壳的倒角弧度、安装耳的厚度、输出轴的齿形参数、出线口的位置都完全对照实物测绘，确保导出的工程图可以直接用于安装支架的设计加工。内部结构的建模上，还原了减速齿轮组的传动比匹配逻辑，金属输出轴与最末级减速齿轮的过盈配合结构、电位器与输出轴的联动结构、电机与初级齿轮的啮合间隙都做了对应还原，能够直观展示舵机内部的动力传递路径：直流电机输出的高转速低扭矩动力，经过三级金属齿轮减速后，传递到顶部输出轴，实现低转速大扭矩的角度输出，同时输出轴的转动角度通过联动的电位器实时反馈给控制板，形成闭环控制，保证角度定位的精度。

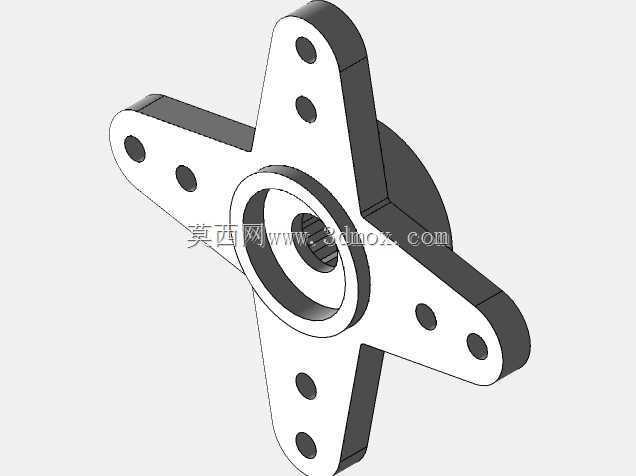

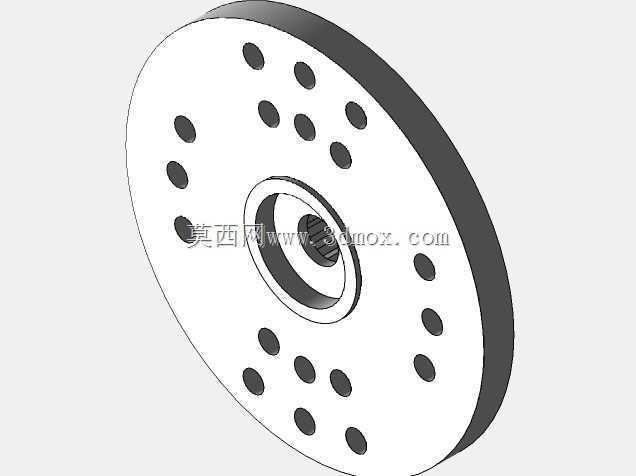

　　从实际选型的适配场景来看，这款舵机的输出扭矩能够满足固定翼航模副翼、升降舵的舵面控制需求，也可以用于小型四足机器人的腿部关节驱动、桌面机械臂的关节转动、智能门锁的锁舌驱动这类对安装体积有严格限制、同时需要一定输出扭矩的场景。建模过程中特意保留了外壳表面的分型线、输出轴的齿形细节、安装耳的沉孔结构，在做整机装配干涉检查时，能够准确判断舵机与周边结构件的间隙，避免实际装配时出现结构干涉。另外舵机顶部的输出轴齿形采用标准25T舵机齿规格，能够适配市面上绝大多数标准舵机摇臂，不需要定制专用的传动连接件，进一步降低了整机的装配成本与配件采购难度。

　　在结构细节的处理上，外壳的拼接结构采用卡扣加螺丝固定的方式，上下壳之间的定位柱做了对应建模，还原了实际产品的装配逻辑，在做舵机外壳改装、散热结构优化的设计时，可以直接基于这个模型进行修改，不需要重新测绘外壳尺寸。出线口的位置做了圆角处理，避免尖锐边缘磨损排线绝缘层，这个细节在建模时也做了还原，能够给布线设计提供准确的位置参考。
