UCP205立式带座外球面轴承结构

　　在轻工输送线、小型农机、食品包装设备、纺织机械这类对安装便捷性有要求的传动场景里，带座外球面轴承的应用占比一直不低，UCP205作为该系列里的常用规格，核心作用是为旋转轴提供径向支撑，同时补偿一定范围的轴系安装偏差，降低现场安装的同轴度调整难度。这类带座轴承不需要额外设计复杂的轴承安装座，自带的铸造立式座可以直接通过螺栓固定在设备机架的安装平面上，大幅缩短设备装配的工时，也减少了非标轴承座单独加工的成本。

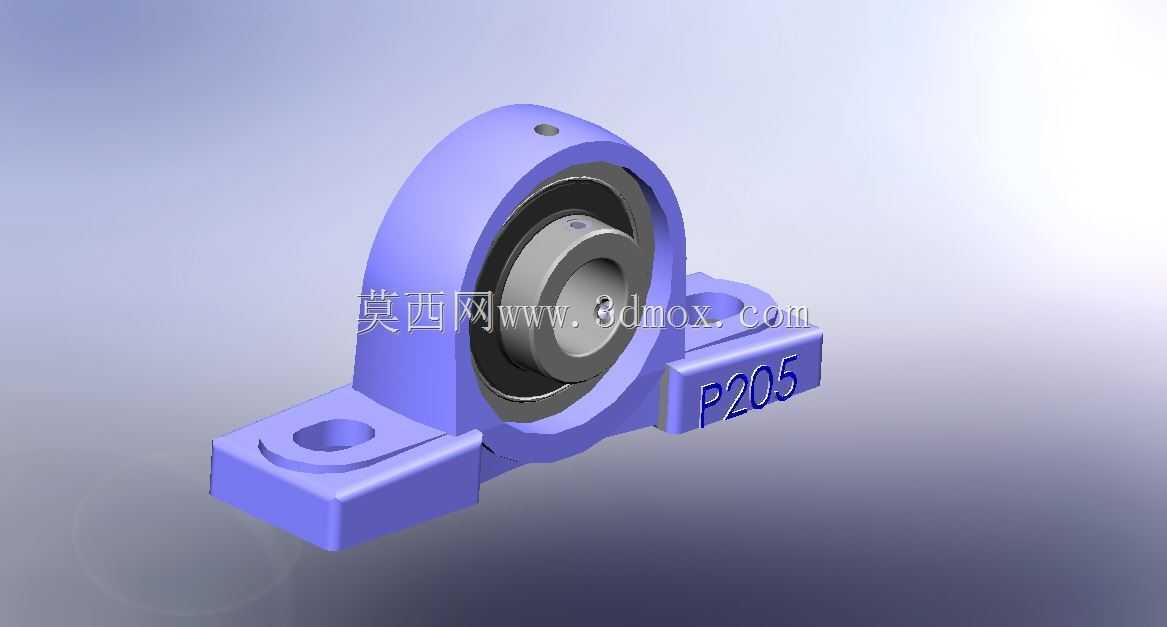

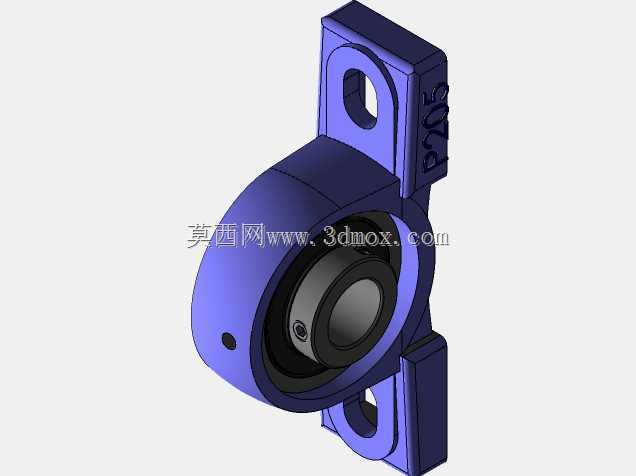

　　从结构设计来看，UCP205的组成分为外球面球轴承本体与立式铸造轴承座两部分，轴承外圈的球面结构和座体内的凹球面配合，具备自动调心的特性，当传动轴出现轻微的挠曲变形、或者安装时轴承座固定面与轴的垂直度存在小范围误差时，轴承可以通过球面配合自动调整角度，避免轴承内部滚道出现偏载，有效延长轴承的实际使用寿命。轴承内圈采用顶丝锁紧的结构，安装时将轴穿入内圈孔后，拧紧内圈上的紧定螺钉即可实现轴与内圈的周向固定，不需要额外加工轴肩、锁紧螺母等定位结构，适配光轴的快速装配需求，非常适合中小载荷、转速中等的传动工况。

　　从安装边界来看，UCP205对应的轴径为25mm，立式座的两个安装螺栓孔中心距为固定标准值，安装孔为长圆孔设计，允许安装时在小范围内调整固定位置，降低机架安装孔的加工精度要求。座体底部为平面结构，安装时需要保证与机架支撑面贴合平整，避免出现悬空导致座体受力后开裂。轴承本体的密封结构自带双面防尘密封圈，能够阻挡常规工况下的粉尘、碎屑进入轴承内部滚道，在粉尘较多的输送、筛分场景下也能保持稳定的运行状态，不需要频繁拆解补充润滑脂，日常维护仅需按照运行周期通过座体上的注油嘴补充润滑即可。

　　在实际选型应用中，这类带座轴承通常成对使用，分别布置在传动辊、输送带滚筒、小型链轮轴的两端，支撑轴系完成旋转运动。相比需要单独加工轴承座、配合安装挡圈、密封件的标准深沟球轴承装配方案，UCP205的集成化设计把轴承、座体、密封、锁紧结构整合为一个整体组件，采购时可以直接选用标准件，不需要单独绘制多个零件的加工图纸，也减少了装配时的零件选配环节，对于快速迭代的非标自动化设备设计来说，能够有效降低设计工作量，同时减少装配环节的出错概率。建模过程中需要重点关注球面配合的公差匹配，座体安装孔的位置度，以及内圈紧定螺钉孔的位置，保证模型在装配仿真时能够正确还原实际的调心活动范围，同时安装尺寸完全符合行业通用标准，方便设计人员直接调用到设备整体装配中完成布局校验，检查安装空间是否存在干涉，确认螺栓固定的操作空间是否足够。
