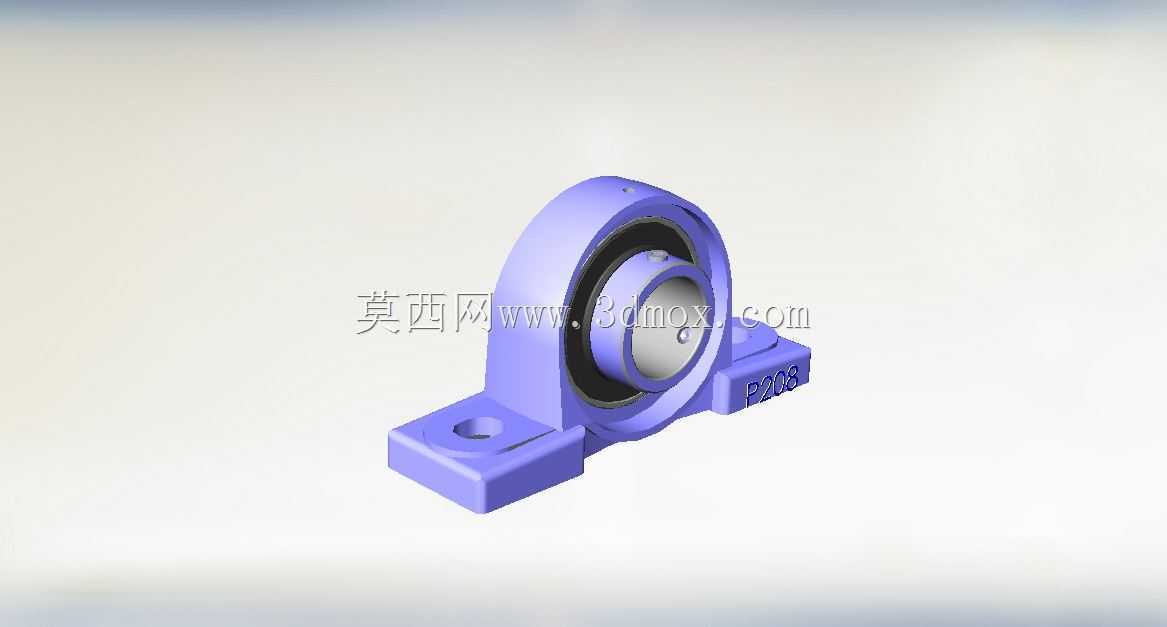

UCP208立式外球面带座轴承结构

　　在各类工业传动、输送、加工设备的旋转支撑环节中，带座外球面轴承是应用范围极广的通用支撑部件，UCP208作为其中的常用规格，适配内径40mm的传动轴，广泛出现在皮带输送机、小型农机、食品加工流水线、轻工纺织设备、通用机床辅机等场景中，承担径向载荷为主、兼顾少量轴向载荷的旋转支撑作用，相比分体式轴承与轴承座的组合，这类一体式带座轴承出厂时已完成轴承内圈与座体的同轴度校准，现场安装时无需反复刮研座孔、调整配合间隙，能大幅缩短设备装配与运维的工时。

　　从结构设计逻辑来看，该款立式带座轴承采用铸铁铸造的立式菱形安装座作为承载基体，座体底部设置两个对称的长圆形安装螺栓孔，这种长圆孔设计并非加工误差，而是特意预留的安装调整余量——现场安装时可在一定范围内调整轴承座的横向固定位置，补偿传动轴加工、机架焊接带来的尺寸偏差，降低对机架安装面的加工精度要求，适配多数采用型材焊接、无需精密机加工安装面的设备机架。座体的轴承容纳孔采用与外球面轴承外圈匹配的球面结构，这种球面配合设计自带调心功能，当传动轴出现轻微挠曲变形、或者两端轴承座安装存在少量同轴度偏差时，轴承外圈可在座孔内做小角度偏转，避免轴承滚动体出现卡滞、偏载磨损的问题，能有效提升轴承在重载、冲击载荷工况下的使用寿命。

　　轴承部分采用外球面深沟球结构，内圈两侧伸出宽度大于标准深沟球轴承，内孔可通过顶丝、偏心套或者紧定套与传动轴实现锁紧，无需额外配置轴肩、锁紧螺母等轴向定位零件，简化轴系的结构设计。轴承两侧自带接触式橡胶密封圈，能阻挡外界粉尘、切削液、水汽进入轴承内部滚道，同时防止轴承内部的润滑脂泄漏，在多尘、潮湿的工况下也能保持稳定运行，多数工况下可实现长期免维护运行，减少设备运维的频次。

　　从安装边界尺寸来看，该型号轴承座的总高度、安装孔中心距、轴孔中心到底座安装面的高度都遵循行业通用的标准尺寸规范，可直接替换同型号的其他品牌产品，无需修改机架的安装孔位，设备改造、备件替换时通用性极强。建模过程中需要重点关注几个配合面的尺寸精度：一是座体球面孔与轴承外圈的球面配合公差，既要保证偏转调心的灵活性，又要避免配合间隙过大导致承载时出现晃动；二是底座安装面的平面度要求，若安装面翘曲会导致座体紧固后出现变形，挤压轴承外圈导致旋转卡滞；三是轴承内孔与轴的配合公差，常规工况下采用过渡配合即可，过盈量过大会导致内圈胀大，挤压滚动体增大旋转阻力，间隙过大则会出现轴与内圈相对滑动，磨损轴颈。

　　实际选型应用时，需要根据传动轴的转速、载荷大小、工况冲击程度确认是否适配该型号：轻载、转速低于3000rpm的常规输送类工况可直接选用标准铸铁座体的产品，重载、有强冲击的工况则可选用铸钢座体的版本，腐蚀环境下还可更换不锈钢材质的轴承与座体。安装时需注意先将轴承内圈固定在轴上，调整好轴的位置后再轻微拧紧轴承座的安装螺栓，待轴转动灵活无卡滞后再交叉拧紧两个固定螺栓，避免单侧紧固导致座体偏移，影响轴系的同轴度。日常运维中只需定期通过轴承外圈上的注油嘴补充润滑脂即可，无需拆解轴承，维护操作十分简便。
