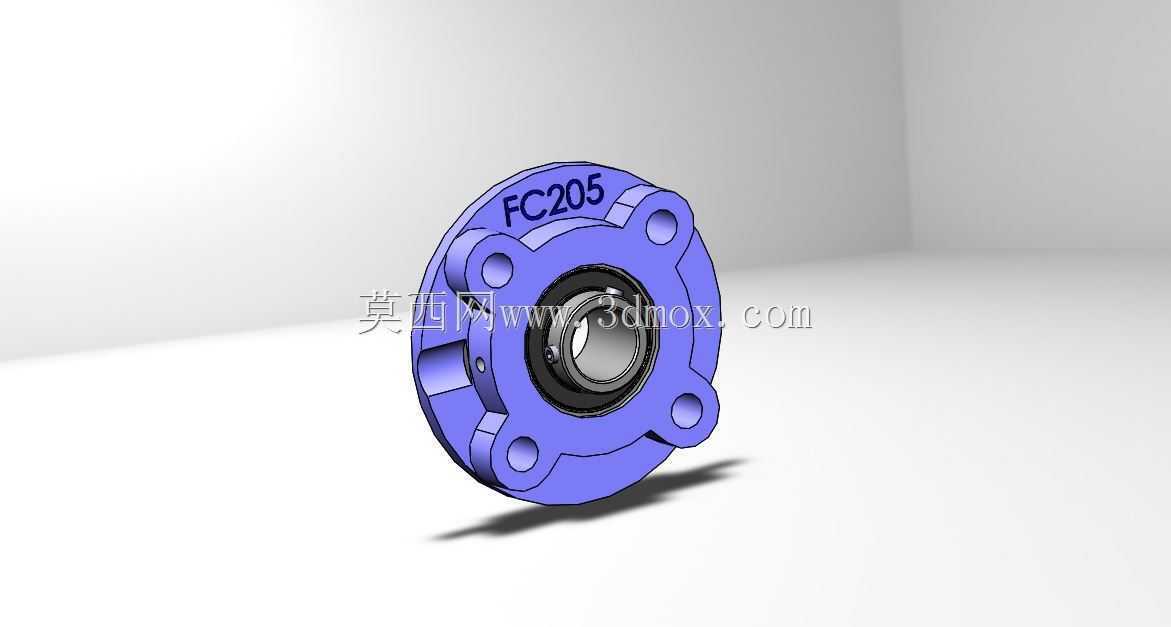

UCFC205凸台圆形法兰带座外球面轴承

　　在轻工输送线、食品包装设备、小型农用机具以及纺织机械的传动布局中，这类凸台圆形法兰带座轴承的出镜率一直不低，很多做非标设备结构设计的工程师在选型时，遇到需要在薄壁机架、设备侧板上直接安装旋转支撑的场景，第一反应都会优先考虑这类结构，毕竟它不需要额外加工复杂的轴承座安装沉孔，也不用额外配置轴承端盖、密封组件，单一部件就能完成轴系的径向支撑与轴向定位，能大幅缩减装配环节的工时，也降低了现场安装对工人操作精度的要求。

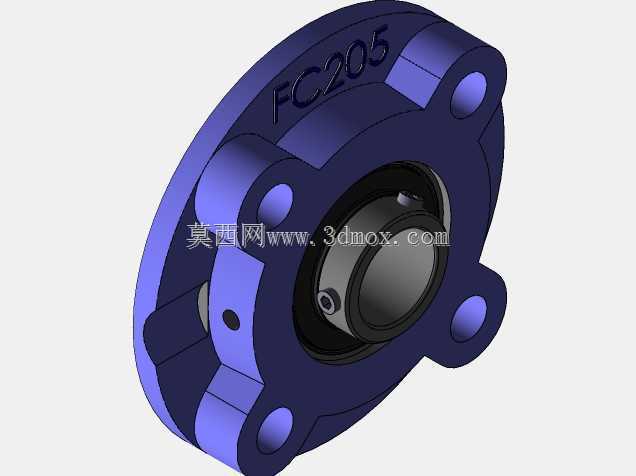

　　从结构功能上看，这款轴承的核心是外球面球轴承内嵌在圆形凸台法兰铸座内，轴承内圈通过顶丝与穿入的传动轴锁紧固定，外圈的球面结构与座体内腔的球面配合，自带一定的调心补偿能力——这一点在实际车间应用里格外实用，很多现场安装的机架焊接后存在轻微变形，或者长轴加工存在一定的同轴度误差，普通刚性轴承在这种工况下很容易出现卡滞、早期磨损的问题，而这类带座轴承可以自动补偿1-2度的安装角度偏差，不会因为安装误差额外增加轴系的旋转阻力。法兰座上的四个安装孔为通孔设计，安装时直接从法兰外侧穿入螺栓固定在设备立板上即可，凸台结构可以嵌入安装板的预制孔内，进一步提升安装后的定位精度，避免设备运行过程中轴承座受径向载荷出现移位。

　　做三维建模的时候，首先要还原的就是各个配合面的尺寸边界：法兰座的外圆轮廓、四个安装孔的中心距、凸台的外径与伸出长度，这些尺寸直接决定了安装板上需要预留的开孔大小、螺栓孔位置，要是建模时这些尺寸出现偏差，后续生成的工程图就会直接误导现场加工，导致轴承装不上。轴承内圈的内孔尺寸要严格对应25mm的公称轴径，内圈上的顶丝孔位置、深度也要准确还原，因为这部分是和传动轴直接配合的结构，做装配仿真的时候需要验证顶丝锁紧后轴与轴承内圈不会出现相对窜动。还要注意轴承两端的密封结构，这款轴承自带双面接触式密封圈，建模时要还原密封圈的唇边结构，它的作用是阻挡外界的粉尘、切削液或者水汽进入轴承内部的滚道，同时锁住内部的润滑脂，在多尘、潮湿的工况下能有效延长轴承的维护周期。

　　从实际使用的场景来看，这类轴承常被用在输送线的从动辊筒支撑、小型风机的叶轮轴支撑、包装机械的送料辊支撑位置，它的额定载荷刚好适配中小功率传动的载荷需求，不需要额外配置复杂的润滑回路，出厂时预填的润滑脂可以满足常规工况下长时间运行的需求，维护时只需要通过座体上的注油嘴补充润滑脂即可。设计选型时需要注意，这类法兰安装的轴承更适合承受径向载荷为主的工况，如果存在较大的轴向载荷，就需要额外配置轴向定位结构，不能单靠这个轴承承受轴向力。另外安装时要注意，四个固定螺栓需要对角均匀拧紧，避免法兰座受力不均导致座体变形，卡滞轴承外圈影响调心功能。建模过程中还要还原铸件的拔模斜度、安装面的平面度要求，这些细节虽然不影响外观展示，但对后续做工程图、指导生产加工来说是必不可少的，毕竟三维模型不只是做效果展示，最终是要服务于实际生产装配的，每一处结构的尺寸、公差都要和实际零件的加工要求对应上，才能避免从设计到加工环节出现信息偏差。
