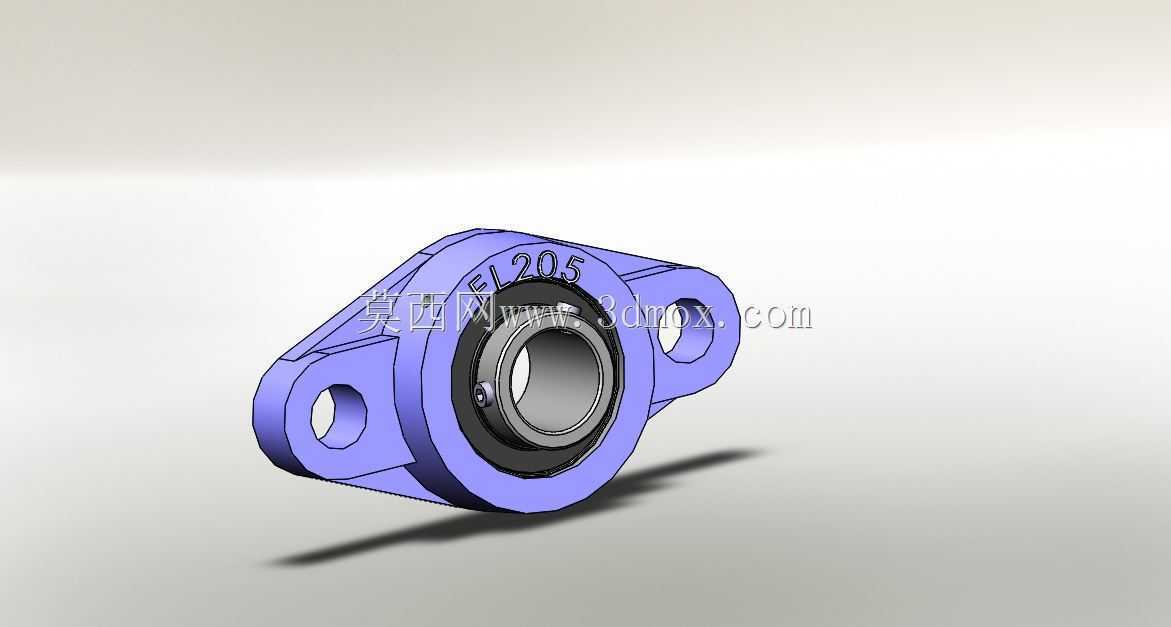

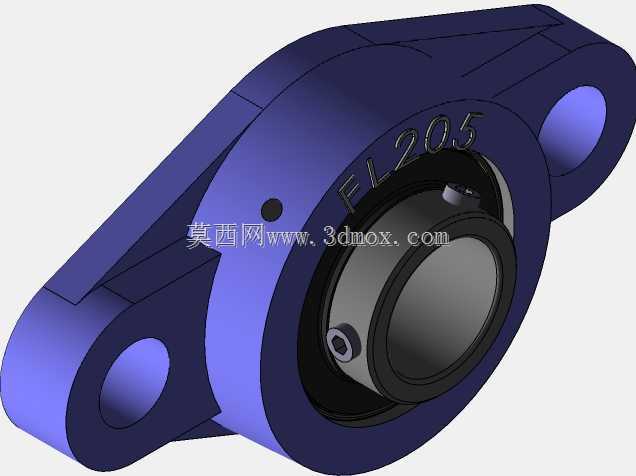

UCFL205菱形带座外球面轴承结构设计

　　在轻工输送线、小型食品加工设备、农用辅助机具这类对安装空间有严格限制的传动场景中，菱形法兰式带座轴承一直是支撑旋转轴系的核心基础零件，UCFL205型号对应的是适配25mm轴径的轻型支撑单元，这类零件的设计核心从来不是追求极致的承载冗余，而是在有限安装边界内实现轴系的快速定位、自动调心与长期免维护运行。从结构拆分来看，整个单元分为外球面球轴承本体与菱形冲压/铸造座体两部分，轴承内圈通过顶丝与旋转轴实现锁紧，不需要额外加工轴肩定位，这对现场安装的容错率提升非常明显——很多现场施工的轴加工精度达不到深沟球轴承要求的h6级公差，带顶丝的锁紧结构可以在一定范围内补偿轴径的尺寸偏差，同时避免轴系运转时内圈与轴发生相对蠕变磨损外圈配合面。

　　座体采用菱形两孔安装布局，相比方形四孔座，它的安装占用空间更小，两个安装孔的中心距是选型时必须优先确认的安装边界，针对UCFL205的常规设计参数，两安装孔中心距控制在130mm区间，安装孔直径适配M12的连接螺栓，座体的轴承安装孔与轴承外圈采用过渡配合，配合面的粗糙度控制在Ra1.6以内，避免压装时出现外圈变形导致的卡滞问题。很多刚入行的结构工程师在选型时容易忽略带座轴承的调心角度范围，UCFL205配套的外球面轴承允许内圈相对于外圈有最大2度的偏角补偿，这个特性在长轴系的多支撑布局中非常实用：长传动轴在加工时难免存在直线度误差，设备机架焊接后也会存在安装面的平面度偏差，2度的调心余量可以避免轴承在运转时承受额外的附加弯矩，大幅降低轴承早期点蚀失效的概率。从实际应用场景来看，这类轻型菱形带座轴承很少用在重载冲击的工况，更多是出现在皮带输送机的从动辊支撑、小型包装机械的导辊轴座、农用脱粒设备的传动轴支撑这类载荷平稳、转速不超过3000rpm的场景，设计时需要注意座体的材质选择：常规灰铸铁HT200材质的座体可以满足绝大多数常规工况的强度需求，如果是在有腐蚀的食品加工场景，需要更换为304不锈钢铸造座体，同时配套不锈钢材质的轴承本体，避免锈蚀导致的转动卡滞。

　　在三维建模过程中，需要重点还原几个关键配合特征：一是轴承内圈的顶丝孔位置，常规设计中两个顶丝孔呈120度分布在轴承内圈的延伸端，建模时要标注顶丝的规格为M6x6，方便后续出工程图时标注装配要求；二是座体的安装沉孔深度，要保证M12螺栓拧紧后螺栓头不会突出座体表面，避免和周边的运动部件发生干涉；三是轴承的密封结构，UCFL205配套的轴承通常采用双面接触式橡胶密封，建模时要还原密封唇的结构特征，这部分结构直接决定了轴承在多粉尘环境下的使用寿命，密封唇与内圈密封槽的过盈量控制在0.2-0.3mm之间，既可以阻挡外部粉尘进入轴承滚道，又不会产生过大的摩擦温升。很多工程师在做装配校核时容易忽略座体的底部让位空间，菱形座的轴承安装位背面有一个圆形的让位凹坑，这个凹坑的作用是给轴端的伸出部分留出空间，避免轴端顶到安装面板导致轴承无法贴合安装面，建模时这个凹坑的深度通常控制在5mm左右，直径比轴承内圈外径大2mm即可。在做轴系布局时，两个UCFL205支撑座的跨距设计也有讲究，针对25mm直径的光轴，支撑跨距控制在800-1000mm之间是比较合理的范围，跨距过大会导致轴系运转时的挠曲变形超过轴承的调心补偿范围，跨距过小则会增加不必要的零件成本。

　　另外需要注意的是，这类带座轴承在出厂时已经预注了锂基润滑脂，常温工况下运行1000小时才需要补充润滑，建模时可以在座体上预留注油嘴的安装位置，注油嘴通常采用直通式压注油杯，规格为M6x1，位置设置在座体的侧面，方便日常维护时加注润滑脂，不需要拆解整个支撑单元。从安装流程的工程逻辑来看，使用这类轴承的装配顺序通常是先将两个轴承座通过螺栓初步固定在机架面板上，不要完全拧紧螺栓，然后将穿好轴承的传动轴放入两个轴承的内圈中，锁紧内圈的顶丝后再转动轴系，确认轴系转动无卡滞后，再逐个拧紧轴承座的安装螺栓，这个安装顺序可以最大限度补偿机架的加工误差，避免轴承出现别劲的问题。很多现场运维反馈的轴承早期失效问题，追根溯源都是安装时先把轴承座完全固定再强行穿轴，导致轴承外圈与座体之间、内圈与轴之间存在额外的装配应力，运转几百小时就出现滚道磨损、噪音增大的问题。在三维模型的细节处理上，座体的铸造圆角需要按照铸造工艺要求设置为R3-R5，避免应力集中导致座体在受冲击时出现开裂，轴承外圈与座体的配合面要设置拔模斜度，方便铸造后的脱模加工，安装孔的位置要设置凸台结构，增加安装面的局部强度，避免螺栓拧紧时座体出现局部变形。
