Darrieus型垂直轴风力发电装置结构

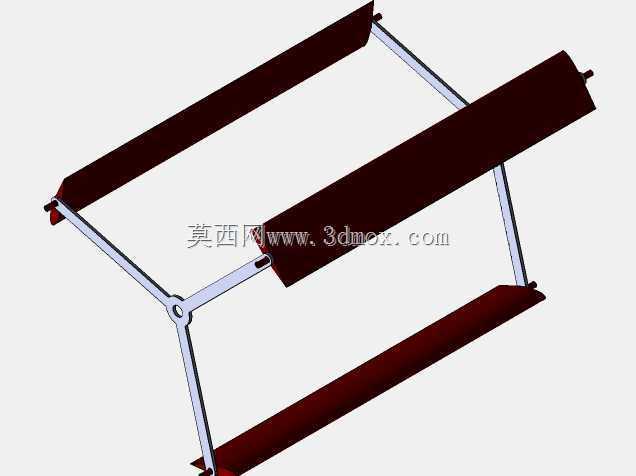

　　这款垂直轴风轮结构的应用场景覆盖分布式离网供电、城市建筑附设风电系统、小型风光互补站点等多个领域，不同于常见水平轴风机需要对风调整朝向的设计，Darrieus构型的风轮可以接收任意方向来风的动能，无需配套偏航驱动结构，在风向多变的城市近地面、山地垭口等紊流区域的适配性更强，实际运行中能够减少偏航机构带来的机械磨损与电控复杂度，降低后期运维的配件更换频次。从功能特性来看，该结构属于升力型垂直轴风轮，三个对称布置的曲面叶片通过上下两层辐条支架与中心转轴连接，叶片采用对称翼型曲面设计，来流作用在叶片两侧形成压差产生升力，带动支架绕中心轴旋转，将风能转化为旋转机械能输出，可配套低速永磁发电机完成电能转换，适合低风速区间的能量捕获，启动后在额定风速区间的风能利用系数处于同类型垂直轴风机的较高水平。

　　设计思路上，整体采用三叶片对称排布的结构，平衡旋转过程中的离心力载荷，避免单叶片或双叶片结构运行时的动平衡偏差问题，上下辐条支架采用三角支撑构型，在保证连接刚度的前提下尽可能减少支架自身的迎风阻力，降低风轮转动过程的气动损耗；叶片与支架的连接位置预留了角度调整余量，可根据使用场景的平均风速区间调整叶片安装攻角，匹配不同风况下的最佳升阻比，兼顾低风速启动性能与高风速下的运行稳定性。

　　从安装边界来看，该风轮的中心转轴为竖直布置，安装时仅需保证转轴与水平面垂直即可，无需像水平轴风机那样调整仰角与对风初始角度，下部支撑结构可直接固定在地面基础、建筑屋顶或者小型杆塔顶部，整体径向尺寸紧凑，旋转扫掠面为圆柱形，不会像水平轴风机那样存在叶片扫过塔架的风险，对安装空间的净空要求更低，适合在场地受限的区域布设；结构的连接节点均采用可拆卸式设计，叶片与支架、支架与中心轴的连接部位可拆分运输，现场组装时无需大型吊装设备，仅需常规工具即可完成拼装，降低偏远地区、小型站点的安装施工难度。

　　实际选型应用中，这类垂直轴风轮的运行噪音远低于同功率水平轴风机，叶片旋转轨迹处于固定圆柱范围内，不会产生水平轴风机叶尖高速扫过空气的气动噪音，适合在居民区周边、景区配套供电站点等对噪音控制有要求的场景使用；同时结构的受力部件集中在中心转轴与下部支撑位置，发电机、传动部件均可布置在风轮下部近地面位置，日常检修时无需攀爬至高空作业，大幅降低运维作业的安全风险。结构设计中针对风轮的离心力载荷做了对应强化，辐条支架的截面采用流线型设计，在保证抗弯、抗扭强度的同时，减少支架自身在旋转过程中的风阻损耗，叶片的曲面弧度经过气动优化，在不同来流攻角下都能保持稳定的升力输出，避免失速工况下的转矩骤降问题，保证风轮在风速波动较大的工况下能够平稳输出转矩，减少对后端发电系统的冲击。
