带AGMA标准齿轮箱的小型风力发电装置

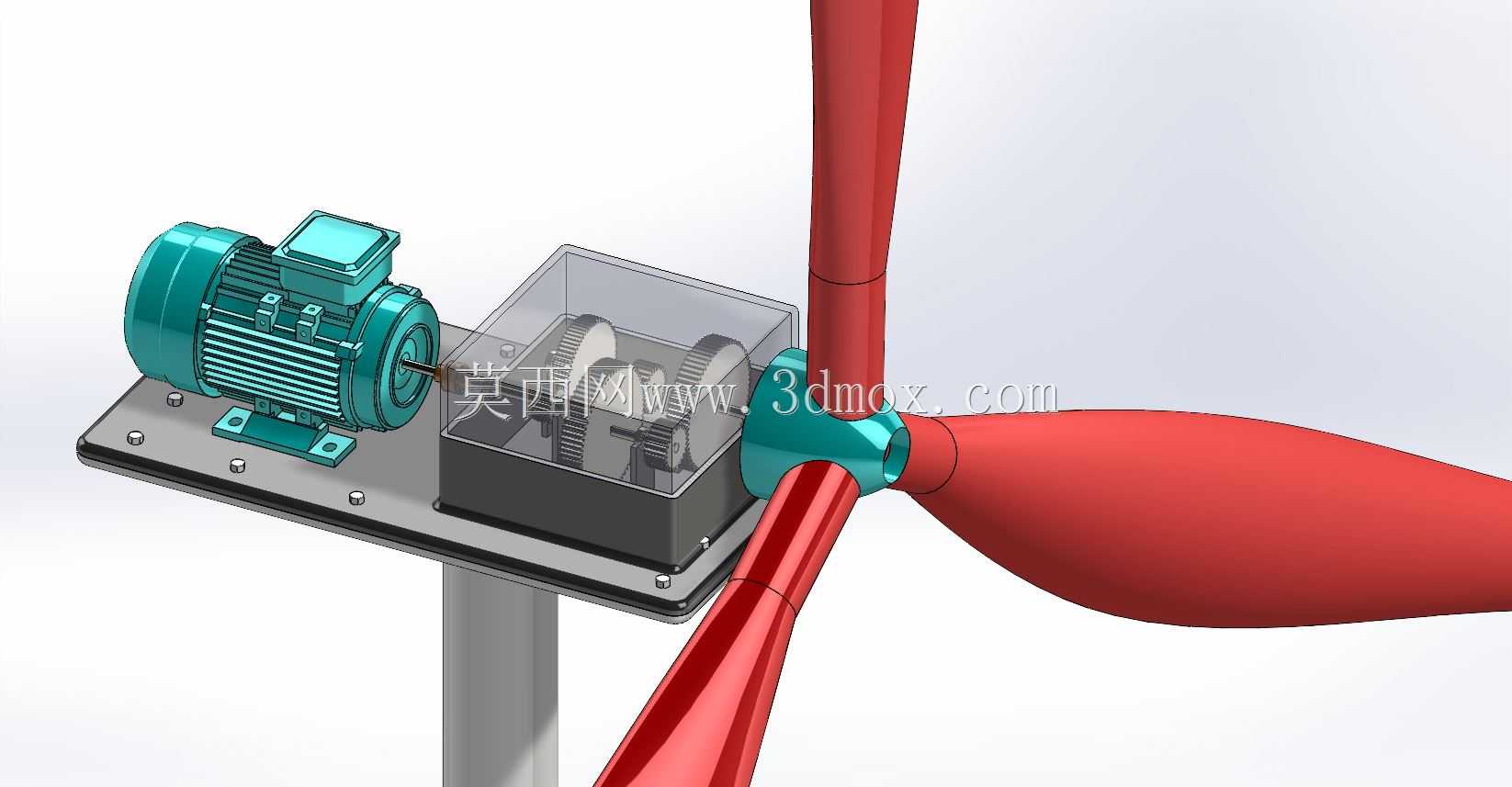

　　这套小型风电装置的三维结构，完整还原了离网型小型风力发电单元的核心传动与发电链路，在户外分布式供电、偏远站点补能、小型离网作业场景中，这类集成式结构的应用占比正在逐年提升。不同于大型风电机组的分体式机舱布局，这套结构将增速齿轮组、发电单元、风轮连接座全部集成在同一块安装基板上，大幅压缩了设备的整体安装空间，降低了现场装配的对位难度。

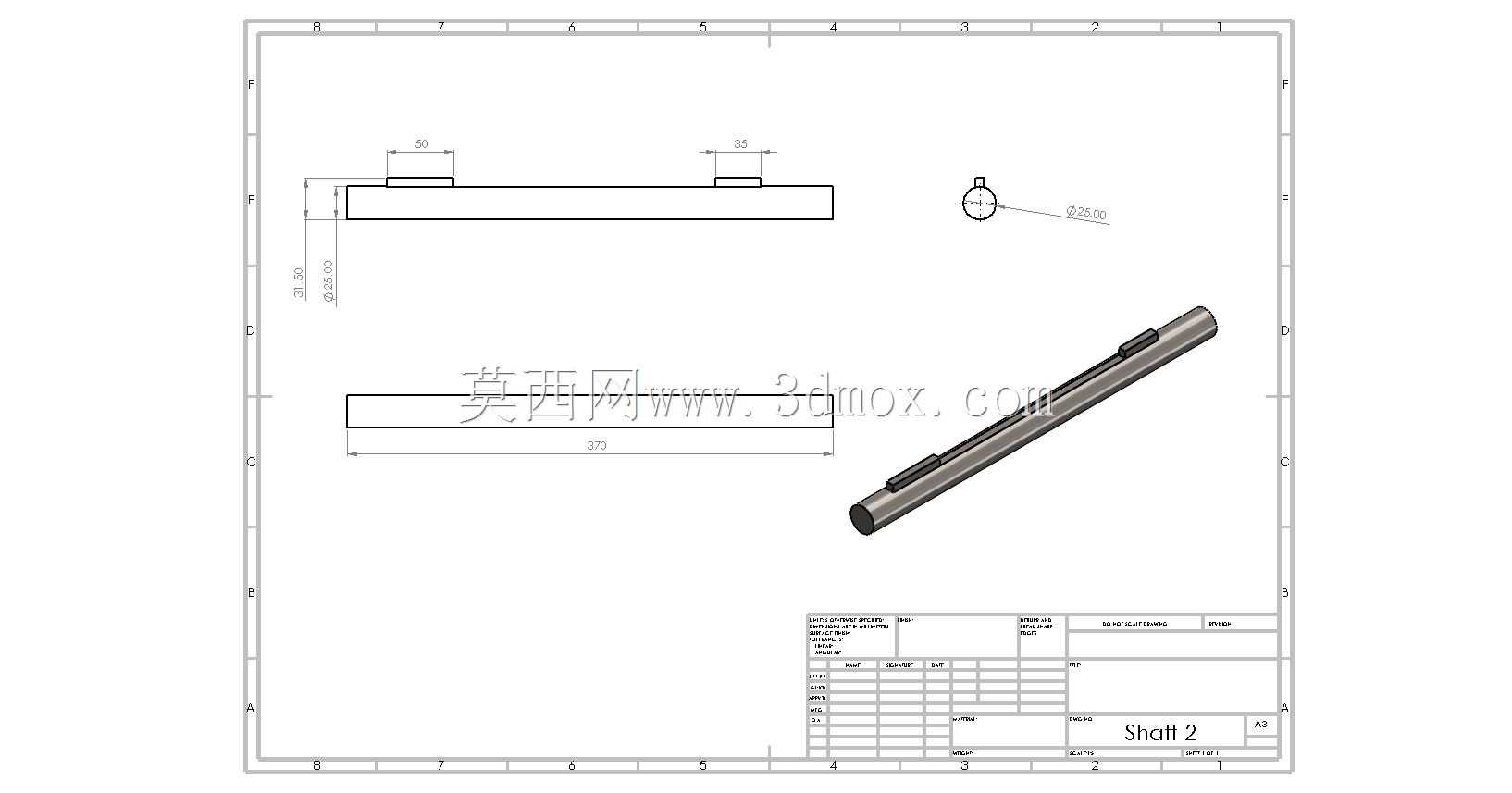

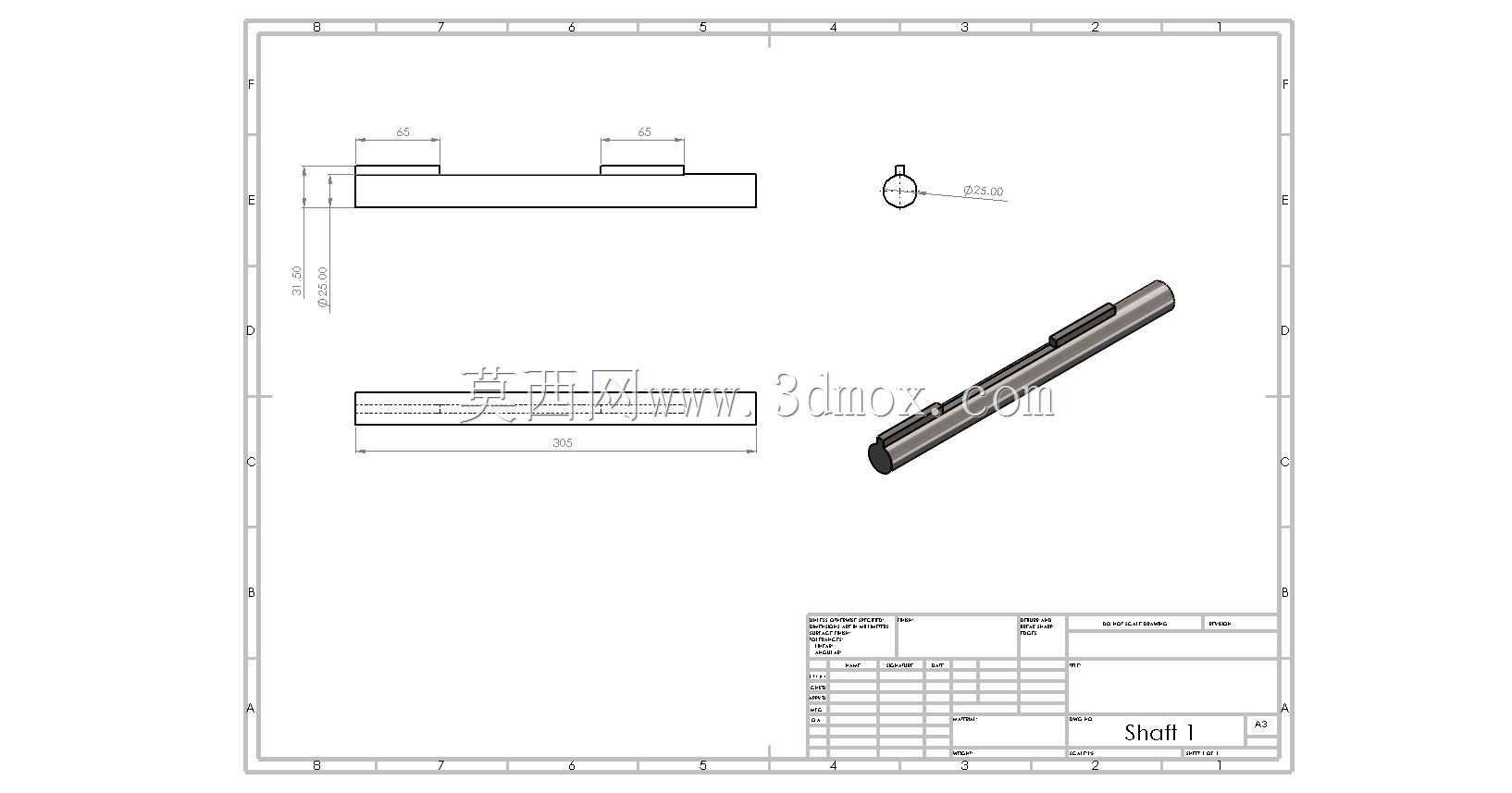

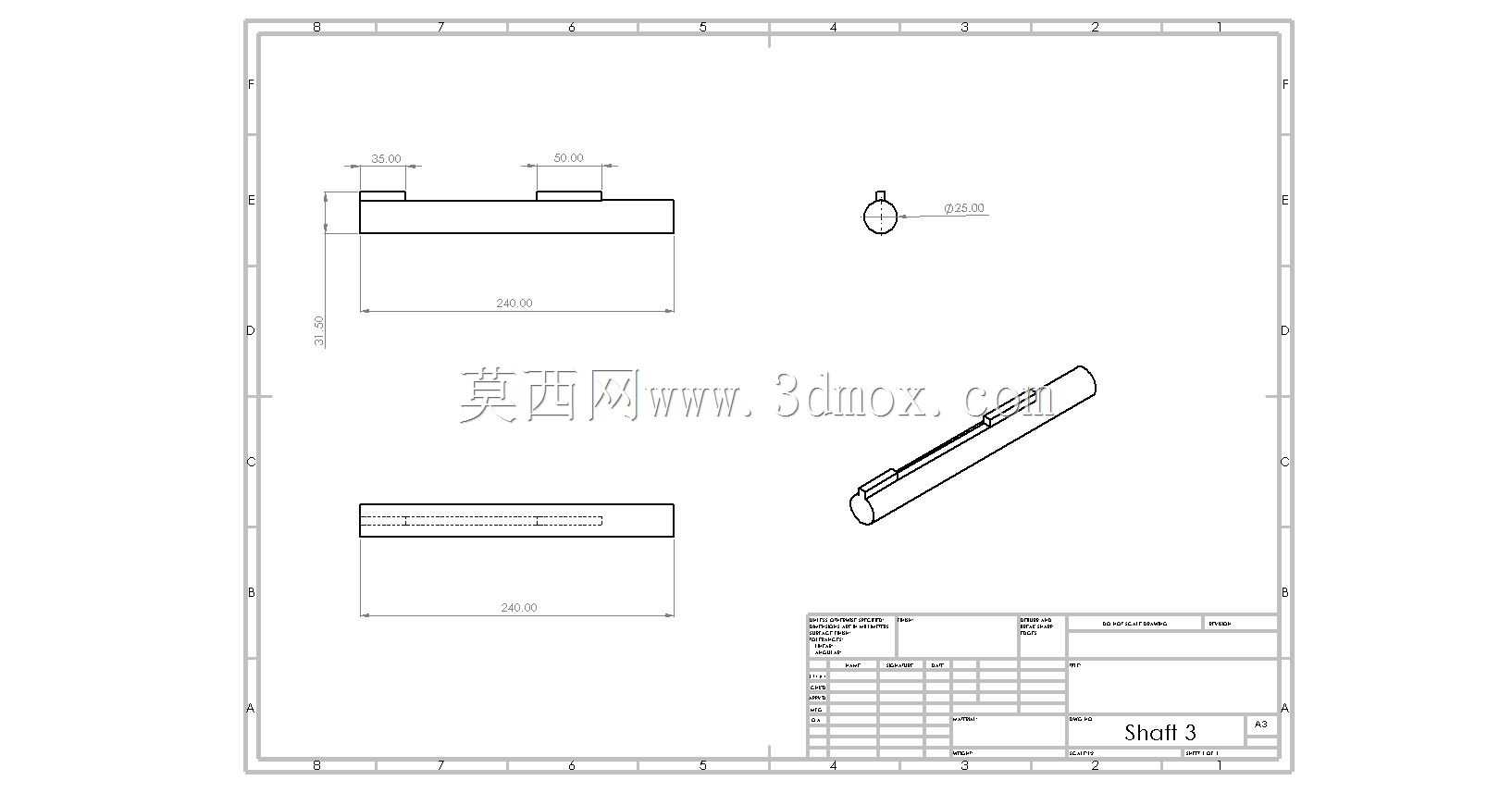

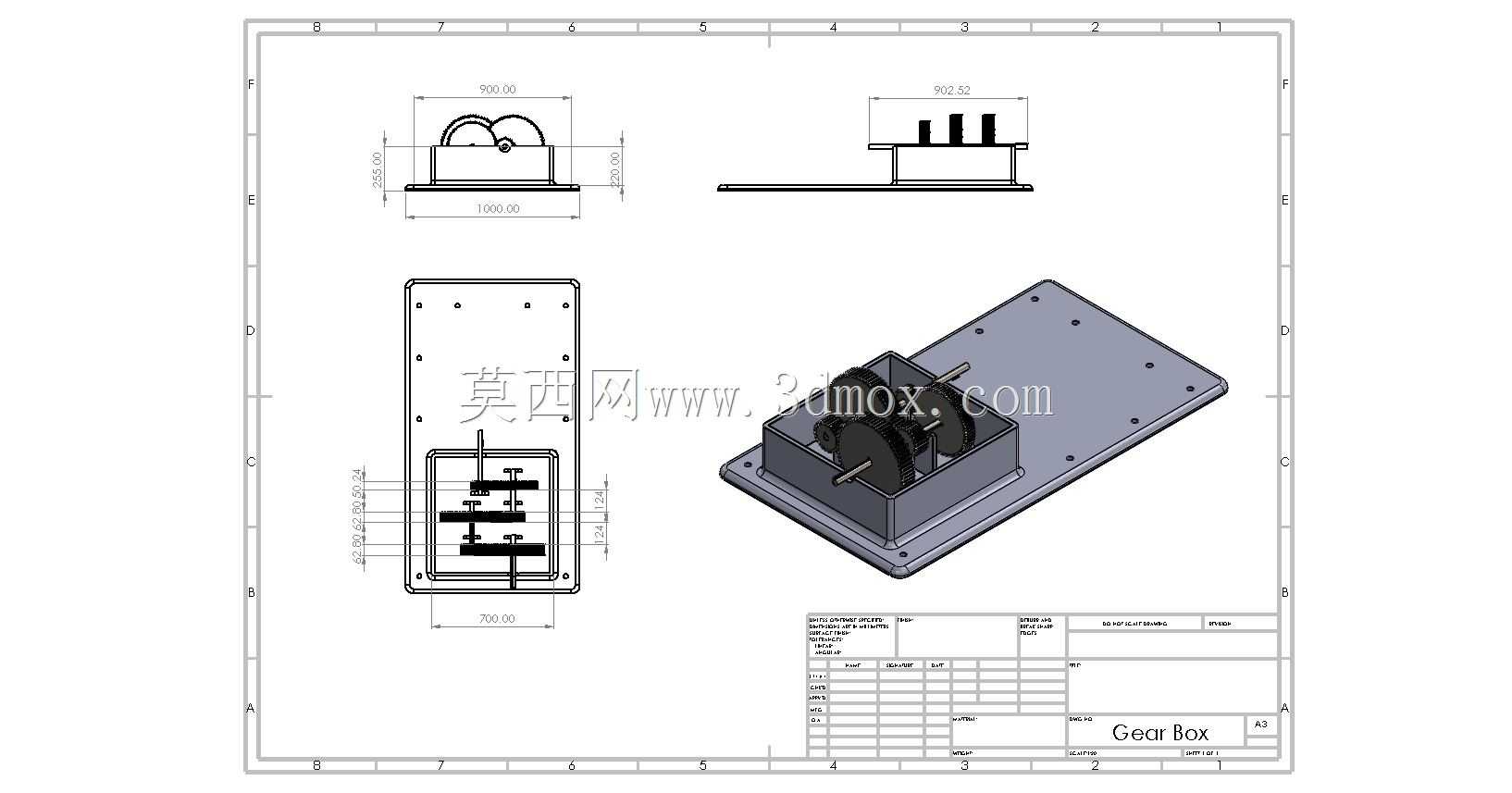

　　从实际功能逻辑来看，风轮捕捉风能产生的低转速大扭矩输入，会直接传递到齿轮箱的输入轴端，整套齿轮副完全遵循AGMA标准进行齿形、模数、中心距的参数匹配，确保传动过程中载荷分布均匀，齿面接触应力控制在合理区间，避免长期交变载荷下出现点蚀、断齿等失效问题。齿轮箱采用透明罩壳的结构设计，并非仅为展示效果，在实际工程应用中，透明观察窗可以让运维人员不用拆解箱体就直接观察齿轮啮合状态、润滑脂分布情况，大幅降低日常巡检的工作量。齿轮箱输出端直接与异步发电单元的轴系对接，省去了额外的联轴器连接结构，既减少了传动链上的功率损耗，也消除了联轴器对中偏差带来的振动隐患。

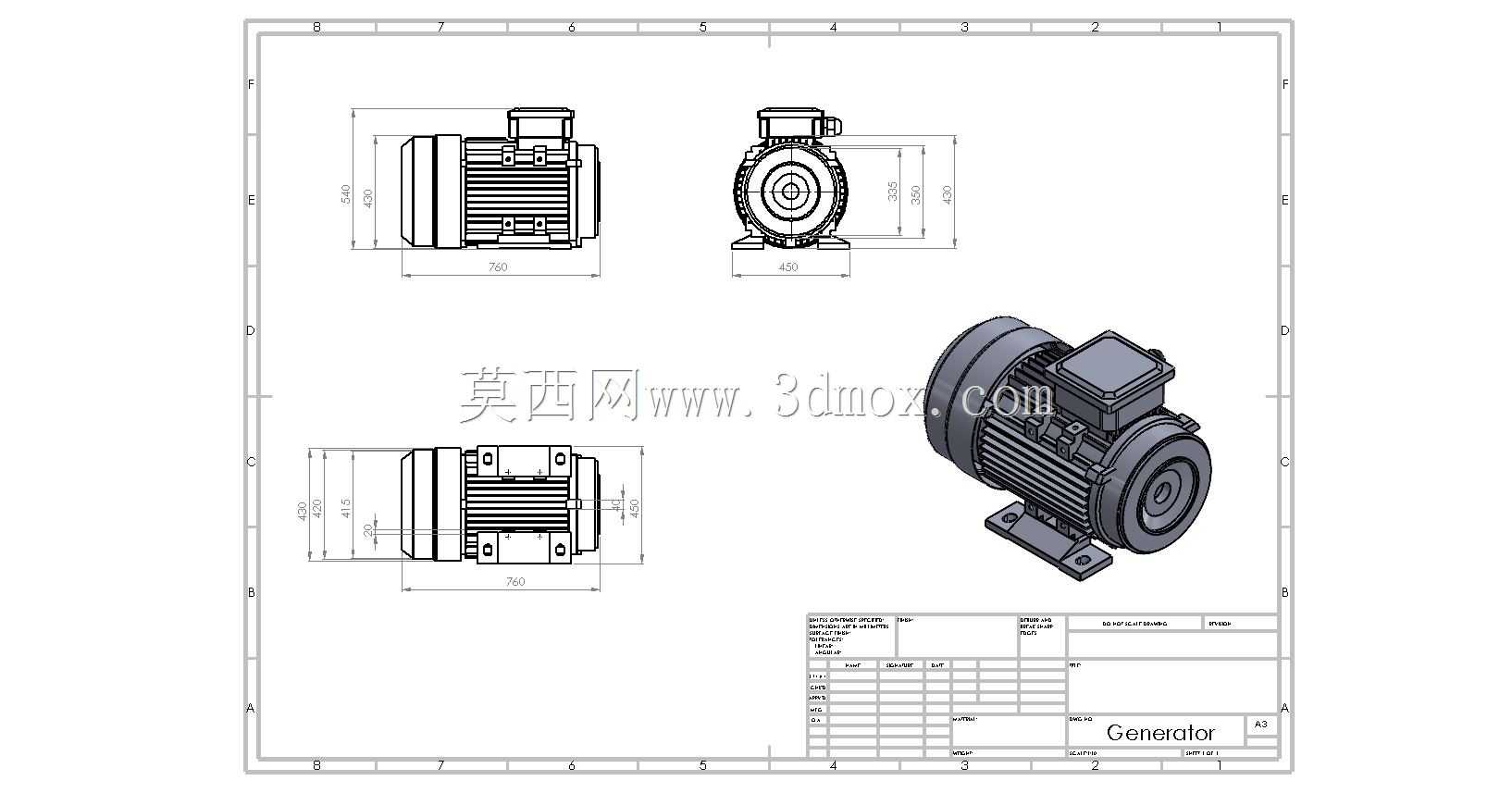

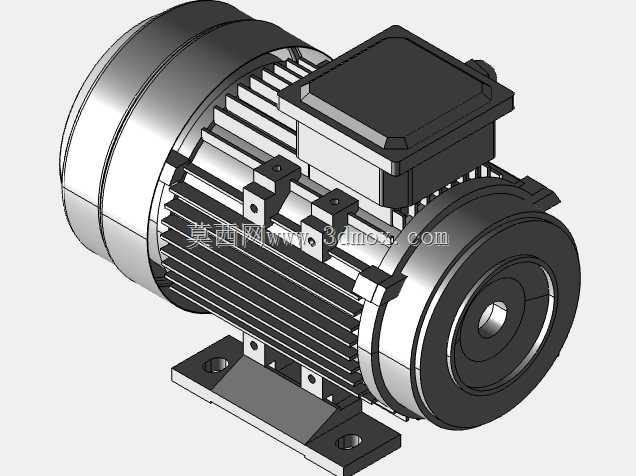

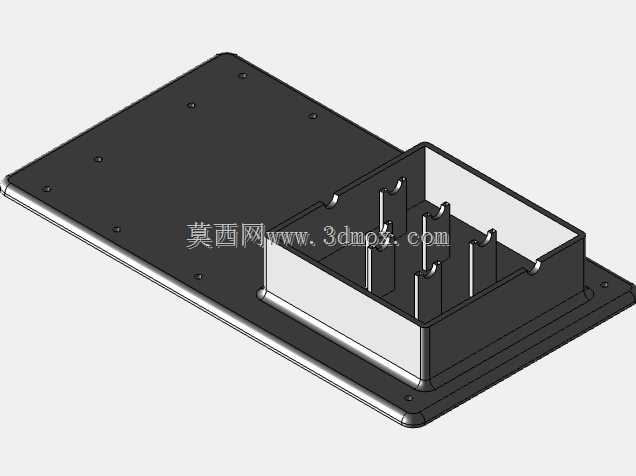

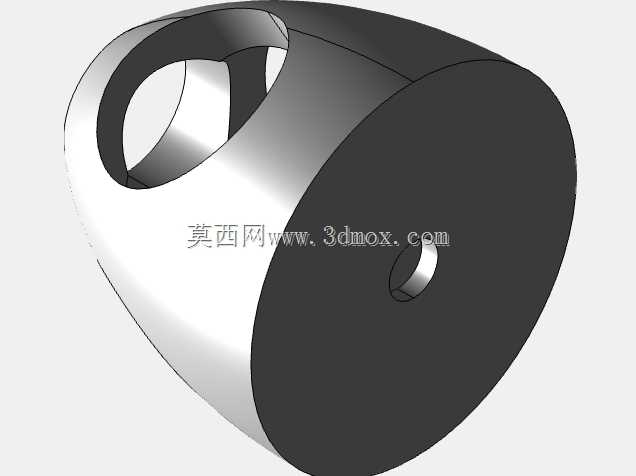

　　设计过程中，安装基板的平面度公差被控制在0.1mm以内，基板上的齿轮箱安装位、发电机安装位都设计了定位止口，装配时不需要反复调整轴系同轴度，只要将两个部件沿止口推入后锁紧固定螺栓即可完成核心部件的装配。风轮连接座采用锥面配合的结构与齿轮箱输入轴连接，配合锁紧螺母可以实现无间隙传动，即使在风速突变带来的冲击载荷下，也不会出现连接松动、轴系窜动的问题。三个叶片的安装角在结构设计时就做了定位凸台限位，现场安装不需要额外调整叶片角度，只要将叶片卡入定位槽后锁紧压块即可，避免人工安装角度偏差带来的风轮动平衡问题。

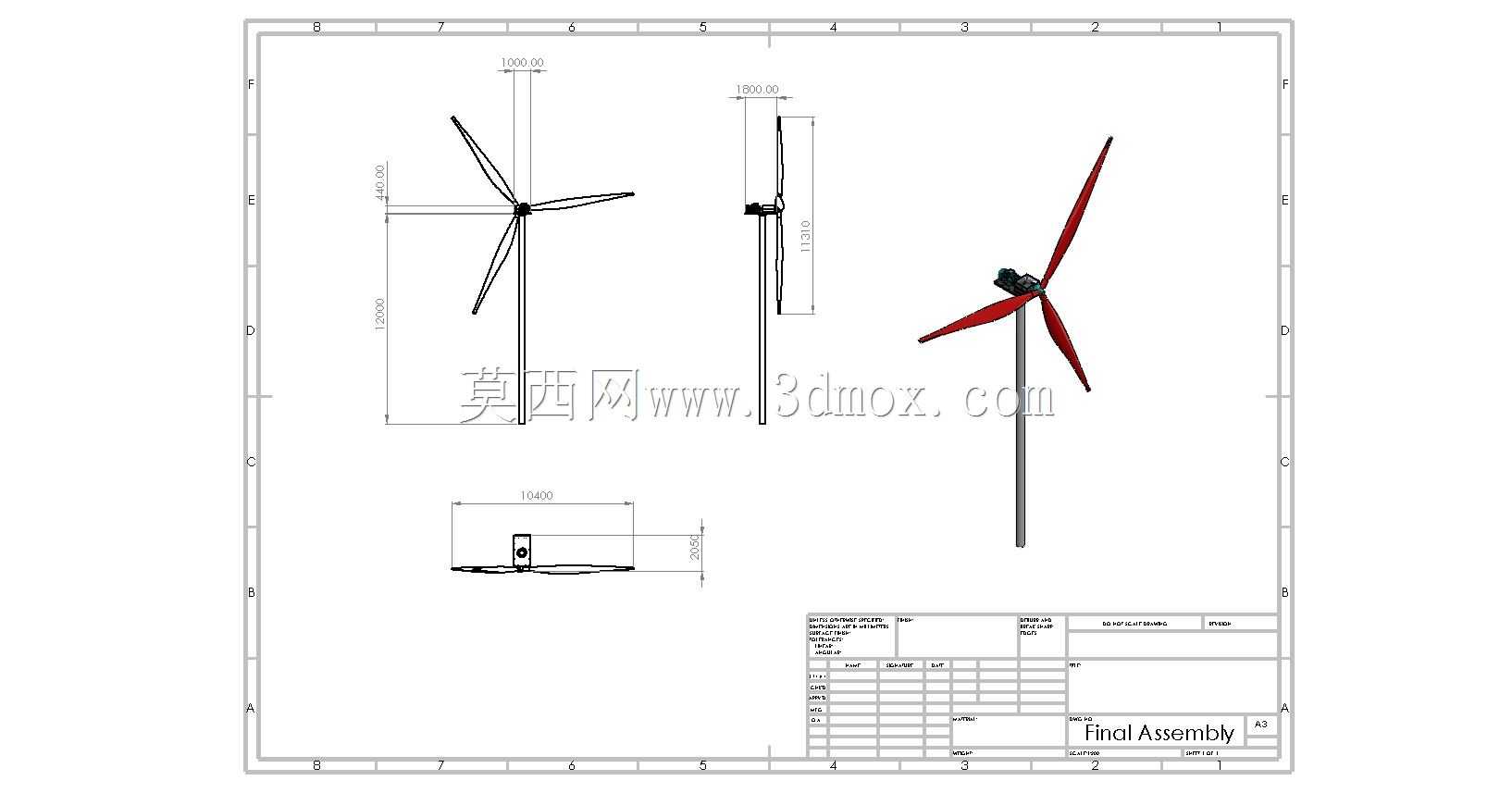

　　从安装边界来看，整套核心部件（不含风轮叶片、立柱）的长宽尺寸控制在400mm×250mm以内，安装基板上预留了四个长圆形安装孔，可以适配不同直径的顶部安装法兰，兼容市面常见的小型风电立柱规格。齿轮箱内部采用脂润滑设计，不需要额外配置润滑油路与密封结构，能适应-20℃到60℃的户外环境温度，不会出现低温下润滑油黏度上升导致的启动阻力过大问题。发电单元的接线盒位置特意设计在基板侧方，避开了风轮旋转的扫掠区域，布线时线缆可以沿立柱内部向下走线，避免长期风吹日晒导致线缆老化破损。

　　在结构细节处理上，齿轮箱内的每一级传动齿轮都设计了挡圈限位，防止轴系窜动导致齿轮错位；发电机底座预留了调整腰孔，在长期运行出现传动带（若后期改型为带传动结构）松弛时，可以快速调整张紧度；风轮轮毂与叶片的连接位置做了圆弧过渡，减少应力集中，避免强风下叶片根部出现断裂风险。整套结构没有冗余的设计部件，每一处结构都对应实际使用中的运维、装配、可靠性需求，不管是用于小型风电设备的结构教学，还是作为分布式离网供电设备的设计参考，都能提供完整的结构逻辑参考，建模过程中所有配合面的公差、装配间隙都按照实际加工要求进行了预留，不存在结构干涉、无法装配的问题，可直接用于后续的工程图导出与样机试制参考。
