Darrieus与Savonius组合式垂直风力涡轮结构

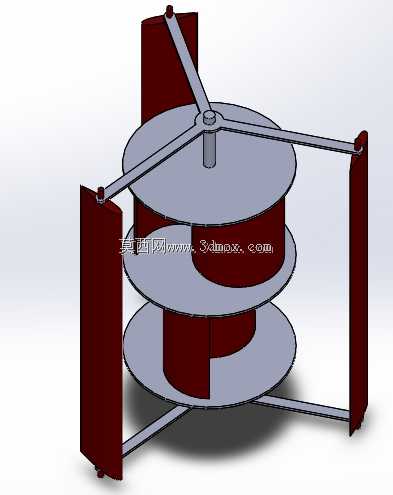

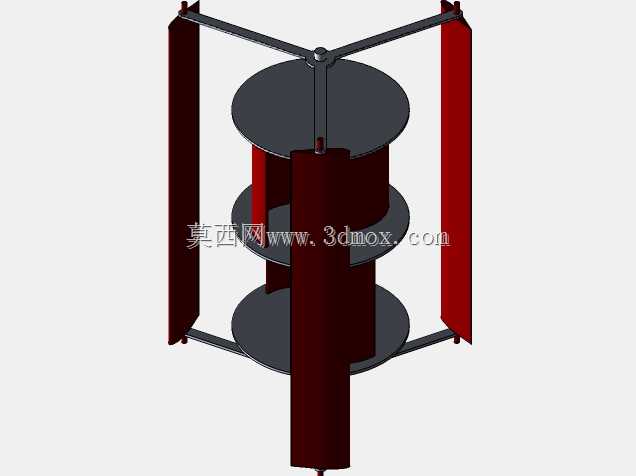

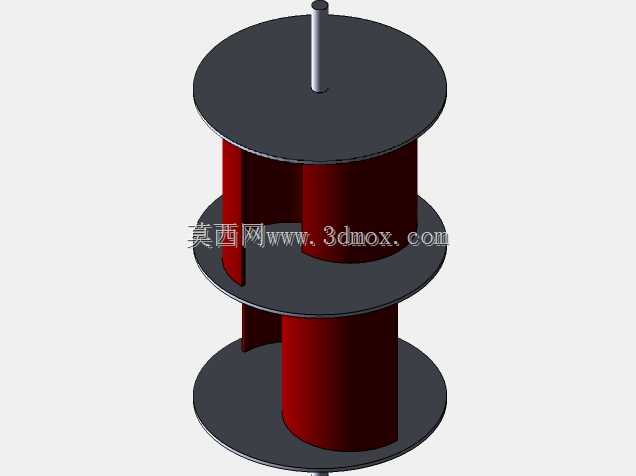

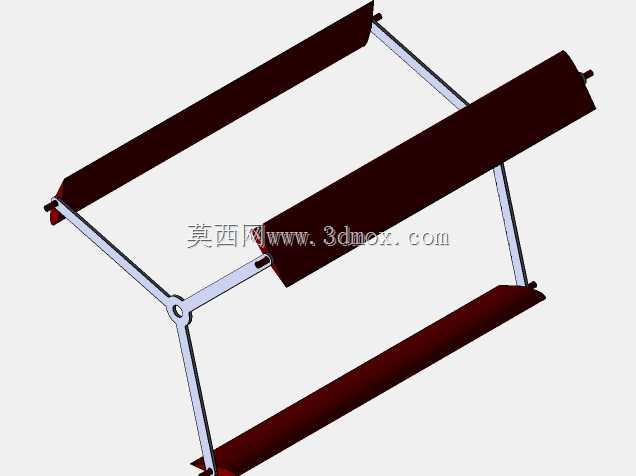

　　这款组合式垂直轴风力涡轮结构，整合了Darrieus升力型风轮与Savonius阻力型风轮的双重特性，针对低风速区域分布式风能采集场景做了结构适配，常见于离网型供电场景，比如偏远区域监测设备供电、户外分布式微电网补能、景观式风能照明配套等场景，弥补了单一结构风轮在启动风速、风能利用效率区间上的短板。从结构设计逻辑来看，下层三层堆叠的Savonius风轮采用半圆柱阻流叶片结构，依靠气流对叶片凹面的推力实现低风速下的自启动，不需要额外的启动辅助装置，解决了纯Darrieus风轮启动风速阈值高的问题；上层向外延伸的三臂结构搭载Darrieus型直叶片，在风轮达到额定转速区间后，依靠翼型叶片的升力效应提升风能捕获效率，

　　拓宽了整机的有效工作风速范围。整体支撑结构采用中心立柱加底部三角支撑的框架形式，中心立柱作为旋转主轴的安装基准，上下层风轮同轴串联固定，保证旋转过程中的动平衡一致性，底部三角支撑臂向外延伸至Darrieus叶片的投影边界外，既可以作为整机安装的固定基座接口，也能避免下层风轮旋转时与安装面产生干涉。安装边界上，整机径向尺寸由Darrieus叶片的回转直径决定，轴向高度由三层Savonius风轮的堆叠间距加上上层支撑臂的安装高度确定，各层Savonius叶片之间预留了足够的气流流通间隙，避免层间气流扰流带来的效率损耗，上层Darrieus叶片的安装高度高于Savonius风轮的顶层平面，减少下层阻流结构对上层升力叶片的来流干扰。

　　结构细节上，每层风轮的叶片与层间隔板采用刚性连接，支撑臂与中心主轴的连接位置做了加强处理，承受风轮旋转过程中的离心载荷与交变风载，叶片的曲面弧度经过匹配调校，Savonius叶片的凹面迎风角度设置在阻力系数最优区间，Darrieus叶片的翼型弦长与安装角适配中低风速下的升阻比特性，不需要复杂的变桨机构就能实现较宽风速区间的稳定运行。这类组合结构的垂直轴风轮不需要对风装置，不管来流风向如何变化都能正常捕获风能，相比水平轴风机减少了偏航系统的结构复杂度，安装维护时不需要登高调整叶片角度，适合在风向多变、安装空间受限的城市场景或者野外无人值守场景使用，结构件多为钣金与型材拼接形式，加工装配难度低，适合小批量定制化生产配套。
