Savonius垂直轴风力涡轮发电结构设计

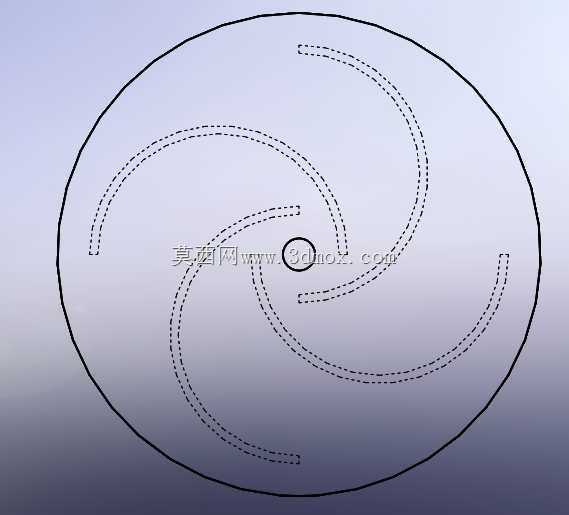

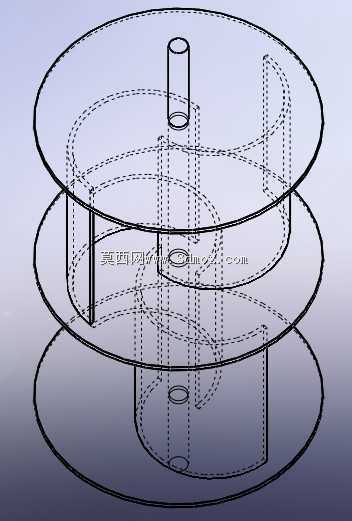

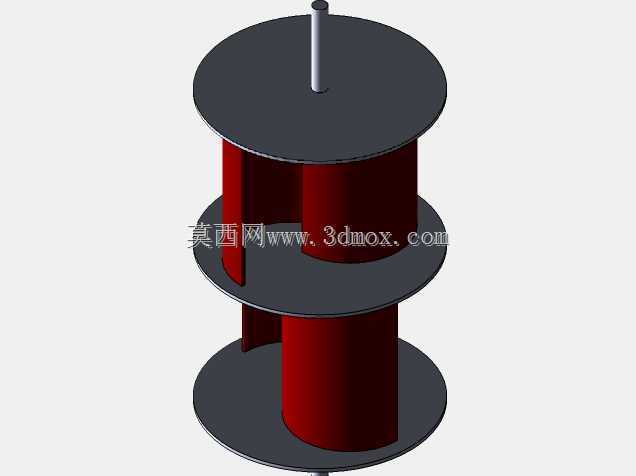

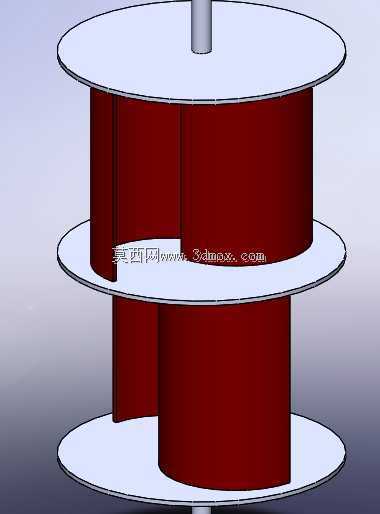

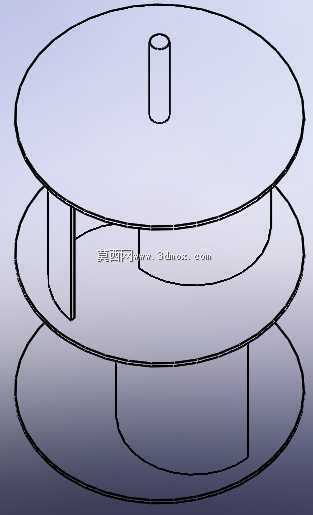

　　在分布式离网供电场景里，Savonius结构的风轮装置一直是小功率风能采集的优选方案，这类阻力型垂直轴风轮不需要对风机构，在风向多变的城市楼宇间隙、牧区零散住户、海岛小型监测站点、交通监控杆配套供电场景下，适配性远高于常规水平轴风机。这套结构的核心功能是通过曲面叶片的风阻差获取转动力矩，不需要复杂的偏航系统，启动风速阈值低，在每秒2米左右的轻风环境下就能开始转动输出扭矩，适配低风速区域的零散风能采集需求。从结构设计逻辑来看，整套风轮采用上下三层圆形端板夹持两组错位布置的半圆柱曲面叶片，叶片错位角度经过力矩平衡校核，能避免单组叶片在逆风段产生过大的阻力矩抵消输出动力，上下端板的作用是约束气流沿叶片曲面流动，减少叶片端部的气流绕流损失，提升风轮的风能捕获效率。中心设置的实心转轴贯穿三层端板，转轴与端板、叶片的连接位置采用定位凸台配合紧固件锁紧，避免长期转动过程中叶片出现移位导致动平衡失效。设计过程中需要重点考虑安装边界的尺寸约束，这类小功率Savonius风轮的整体径向尺寸通常控制在0.8米到1.5米区间，整体轴向高度根据功率需求在1米到2米范围调整，安装时底部端板需要距离安装基面预留0.3米以上的通风间隙，避免近地面的紊流边界层影响风轮下部的进气效率，顶部转轴端需要连接轴承座与支撑塔架，轴承座的安装同轴度公差需要控制在0.1毫米以内，防止转动过程中出现偏磨导致的振动异响。

　　叶片的曲面曲率设计是整套结构的核心，半圆柱叶片的弦长与风轮直径的比例控制在0.5到0.6区间时，能在阻力差与转动流畅性之间取得最优平衡，叶片壁厚根据加工工艺不同，采用钣金折弯工艺时壁厚选1.5毫米到2毫米的冷轧钢板或者铝合金板，采用滚塑工艺时壁厚可适当增加到3毫米到4毫米，保证叶片在12级强风工况下不会出现塑性变形。上下端板采用薄钢板裁切制作，边缘做卷边处理提升结构刚度，端板与叶片的连接位置采用满焊或者结构胶加铆钉的复合连接方式，避免长期交变载荷作用下连接位置出现疲劳开裂。

　　实际应用中，这类风轮通常搭配低速永磁发电机使用，因为Savonius风轮的额定转速通常在每分钟60转到150转区间，不需要额外配置增速齿轮箱，直接将转轴与发电机转子连接就能输出电能，大幅降低了整套设备的故障点与维护成本。在结构建模过程中，需要重点校验叶片与端板的装配干涉，以及转动过程中叶片与周边支撑结构的安全间隙，通常预留10毫米以上的转动间隙，避免加工误差导致转动卡滞。另外，动平衡校准是设计中不能忽略的环节，两组叶片的重量差需要控制在5克以内，端板的端面跳动公差控制在0.2毫米以内，防止高转速下出现过大的离心振动，影响支撑塔架的结构稳定性。

　　这类结构相比其他垂直轴风机，加工难度极低，不需要复杂的翼型曲面加工，普通钣金车间就能完成全套结构的制作，非常适合小批量定制化的分布式供电项目使用，在风光互补路灯、野外环境监测站供电、偏远户用离网供电场景下，已经有非常成熟的落地应用。设计时还要考虑极端工况的载荷校核，在风速超过每秒25米的强风环境下，需要配套电磁制动或者机械制动机构，将风轮锁止避免转速过高损坏结构，制动机构的安装位置通常设置在底部转轴端，不占用风轮的有效迎风面积。
