汽车通风打孔式制动盘三维结构设计

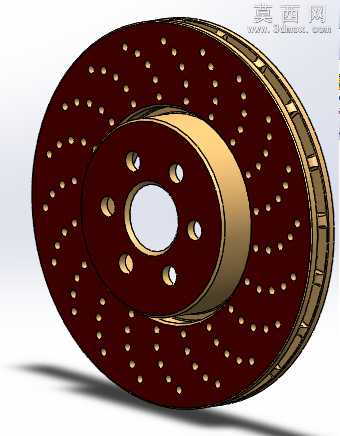

本作品为汽车通风打孔式制动盘的三维参数化设计模型，建模过程严格遵循汽车制动系统零部件的实际设计规范，以回转类零件建模逻辑为核心，先通过草图绘制制动盘的径向截面轮廓，精准定义摩擦环外径、中心安装毂直径、安装孔分布节圆直径、摩擦面厚度、通风道轴向宽度等核心尺寸参数，再通过回转特征生成制动盘的基础基体结构。在摩擦工作面的设计上，采用阵列特征完成多组散热小孔的均匀排布，所有小孔沿摩擦环周向等角度分布、径向按多排错位排列，既保证摩擦面的结构强度，又能在制动过程中加快空气流通，快速带走摩擦产生的热量，降低制动热衰退风险，同时小孔结构可在制动时刮除制动片表面的磨屑，减少磨粒磨损对制动效能的影响。模型中部的安装毂部分，通过拉伸凸台特征构建与轮毂配合的定位轴颈，再以圆周阵列方式生成五个螺栓安装通孔，孔位的角度与尺寸公差完全匹配乘用车轮毂的安装标准，保证装配时的定位精度与连接可靠性。摩擦环与安装毂之间的通风道结构，通过径向阵列的散热筋分隔形成独立通风流道，建模时对散热筋的截面做了流线型优化，减少空气在流道内的流动阻力，提升高速行驶时的通风散热效率。材质渲染阶段，摩擦工作面采用深棕红色耐高温摩擦材质模拟高碳铸铁制动盘的表层质感，安装毂与通风道边缘采用金属古铜色材质呈现铸钢件的金属肌理，同时对摩擦面的小孔边缘、通风道棱边做了细微的倒角处理，还原实际零件加工后的工艺细节，避免应力集中问题。整体设计兼顾制动性能、散热效率与结构强度，完整还原了量产车用打孔通风制动盘的全部结构特征，可用于汽车制动系统的结构展示、运动仿真以及相关教学演示场景。
