可调角度弹簧动力弹射装置结构

　　这套弹射装置的结构方案围绕弹簧蓄能、手动待发和发射角度可调三个核心需求展开，整体由发射槽梁、支撑立柱、角度调节底座、待发齿条、弹性蓄能件、扳机锁止件和前端待投射体承载位组成。装置的使用场景集中在小型物件抛射演示、机械原理教学、简易投射工装验证以及弹射机构方案打样阶段，能够直观呈现弹性势能向动能转换的完整过程，也可作为非标自动化中短行程推送、弹性顶出、快速释放机构的原理参考。

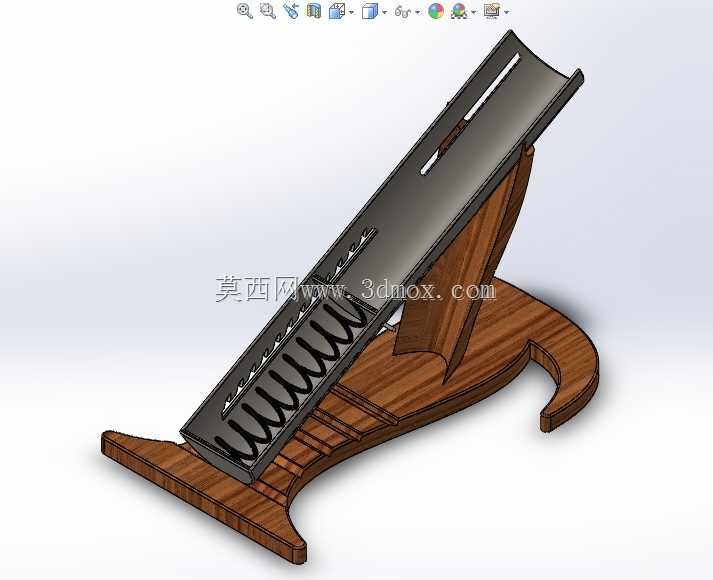

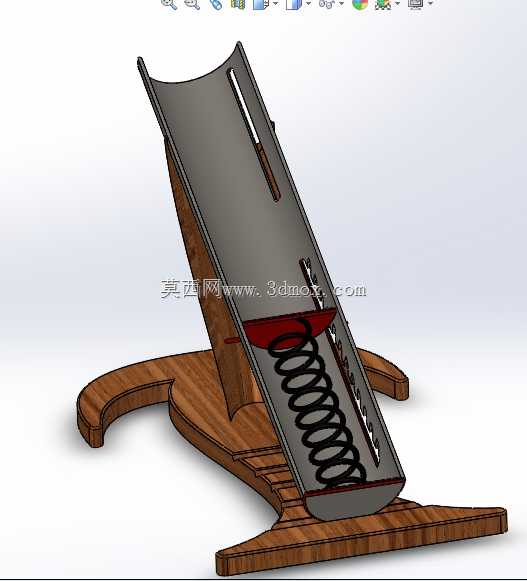

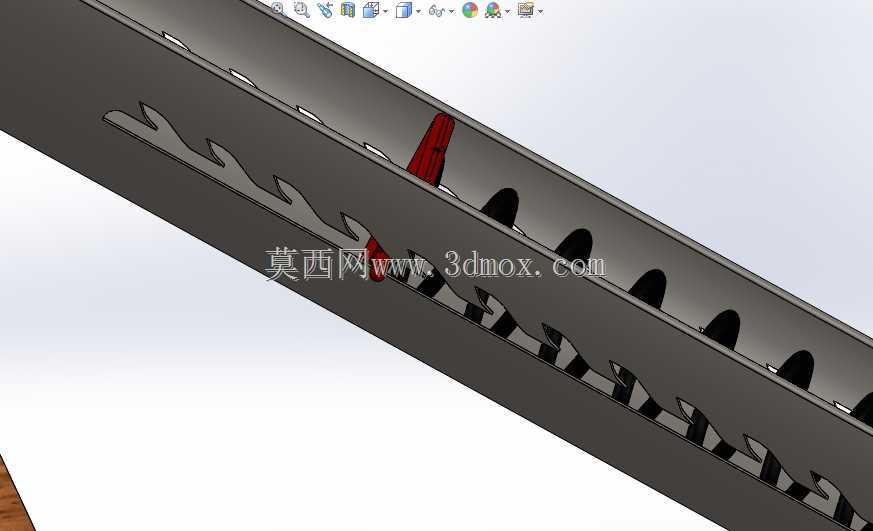

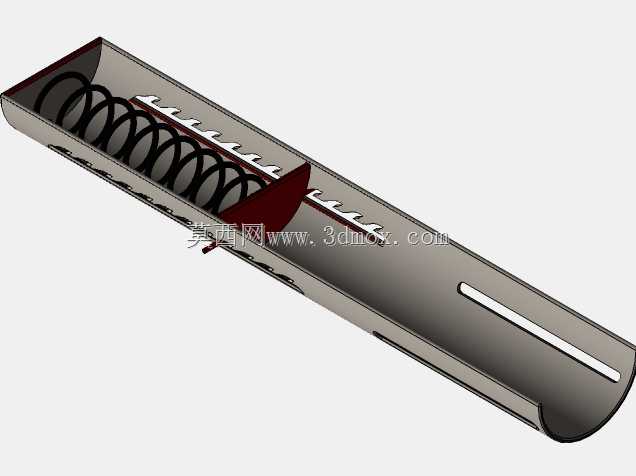

　　从实际功能看，长槽形发射梁承担待发滑块的导向作用，梁体内侧预留连续滑槽，滑块在槽内沿直线运动，避免弹射过程中出现偏摆或卡滞。弹簧沿发射梁长度方向布置，待发时通过滑块后拉压缩或拉伸弹性件，能量被储存；扳机位置设置在握持支撑区域附近，扣动后锁止齿脱离滑块，弹性件快速释放，推动滑块沿槽向前冲击，从而将放置在前端的物件抛出。槽体上的齿形结构不仅参与待发行程的逐级保持，也便于在不同压缩量下锁定滑块，实现投射力度的粗略调整。

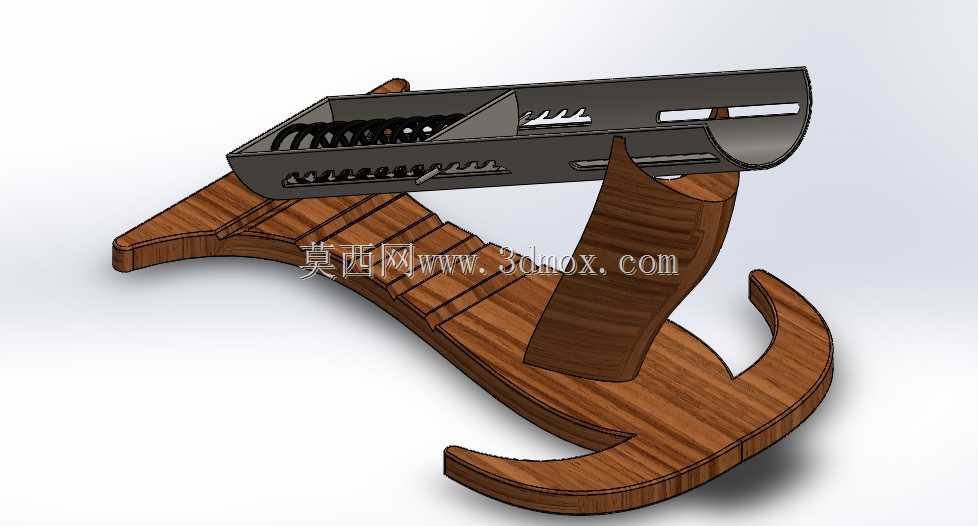

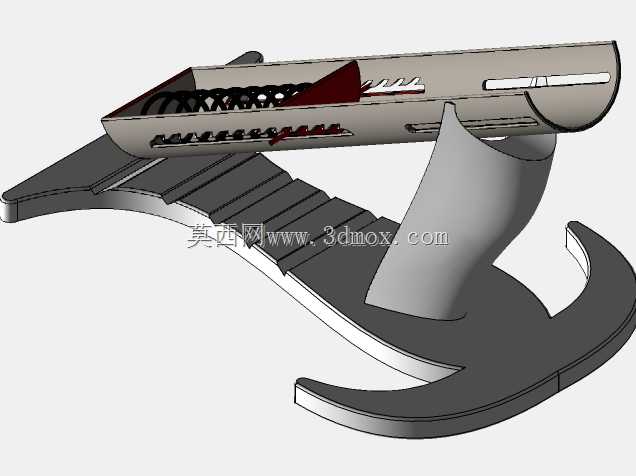

　　角度调节是该结构区别于固定弹射架的重要部分。发射梁下方与支撑立柱形成铰接关系，梁体尾部或下部落在带锯齿的底座上，锯齿面构成多个离散支撑档位。调整时抬起发射梁，使梁底定位边越过锯齿，再放入目标齿槽，即可改变发射梁与水平面之间的夹角。锯齿形接触面承担发射后坐力和竖向载荷，相比单纯依靠摩擦定位，齿槽啮合能减少滑移风险。支撑立柱采用近似握柄的轮廓，既可以作为手持操作部位，也能够在台式放置时与底座共同形成稳定三角支撑。

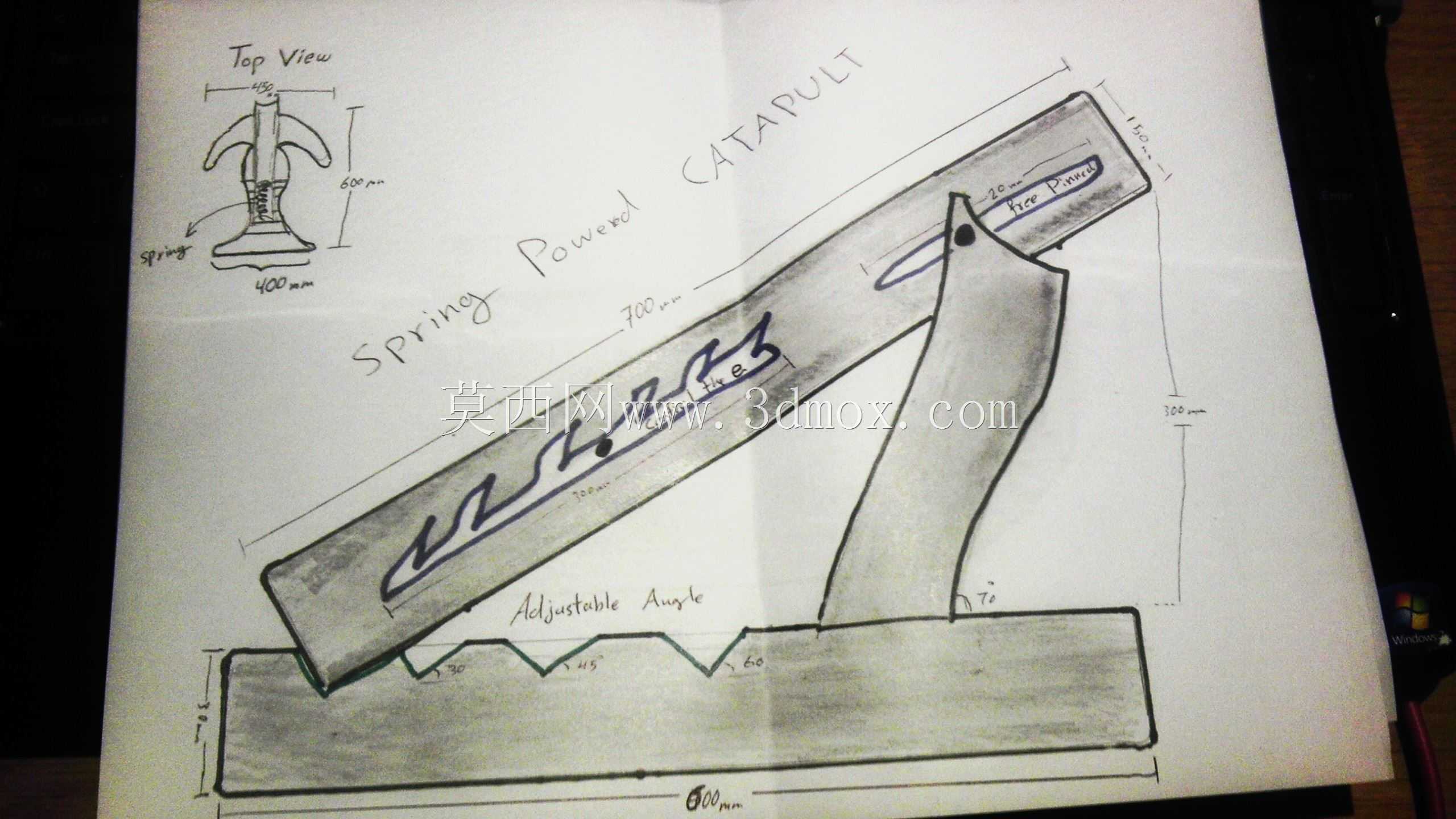

　　尺寸边界方面，方案草图中发射梁长度约700毫米量级，整体高度约400毫米量级，顶部视图标注的投射体相关尺寸约100毫米量级。实际建模时需要把这些概念尺寸转化为可装配的零件边界：发射梁槽宽应与滑块两侧导向面保持小间隙配合，槽深需覆盖滑块主要受力高度；弹簧安装空间要保证自由长度、压缩行程和极限压缩量之间留有安全余量，避免并圈后仍承受强制位移；铰接孔中心到底座齿面的距离决定角度调节范围，齿距和齿高则直接影响每档角度变化量。

　　结构设计上，发射梁宜采用轻质刚性材料或等效应的钣金、型材组合形式，以降低运动部分自重对投射效率的影响。滑块与滑槽接触区需要考虑耐磨衬条或加宽导向面，因为反复释放时冲击载荷集中在滑块前缘和槽体端部。底座锯齿区域承受较大压载，齿根应设置圆角，避免反复加载后出现应力集中裂纹。扳机锁止件需要兼顾可靠性和操作力：锁止面与滑块齿形接触时应能自锁，扣动时运动路径简短，弹簧复位力适中。

　　安装与校核时，应先确定铰接点、底座支撑点和握持区三者的相对位置。若作为桌面演示装置，底座底面需要保持平整，支撑范围应覆盖发射梁最大仰角时的重心投影；若作为手持弹射工具，立柱握柄区域应避开扳机运动间隙，并在发射方向后方预留安全空间。弹簧力不宜只按最远投射距离选取，还要结合滑块质量、物件质量、槽体摩擦和锁止件强度综合校核。弹性件端部连接位置应设置防脱结构，防止释放瞬间弹簧偏出导向区域。

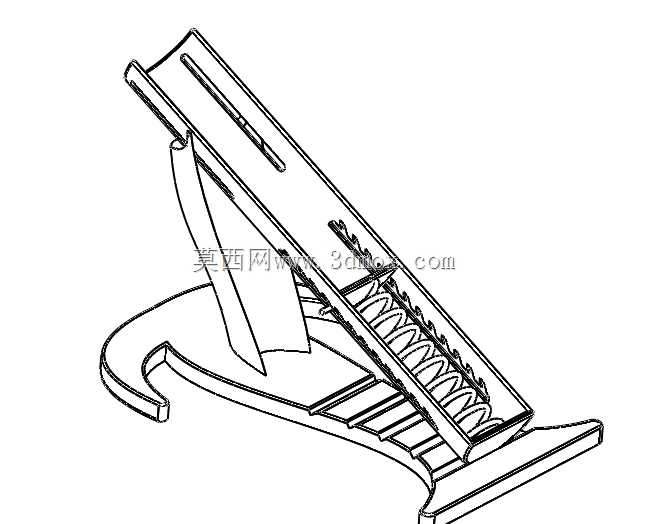

　　三维建模过程中，可将发射梁、滑块、扳机、铰接销、底座齿板和弹簧分别建立独立零件，再按照铰接、滑动和接触关系完成装配。滑槽与滑块使用配合约束验证行程，锯齿调节部位通过不同档位装配检查干涉，弹簧则按自由状态和待发压缩状态分别建立参考长度。这样既能表达装置的外观形态，也能清晰呈现待发、释放、角度调节三类关键运动关系，为后续工程图样输出、零件加工和机构优化提供完整结构依据。
