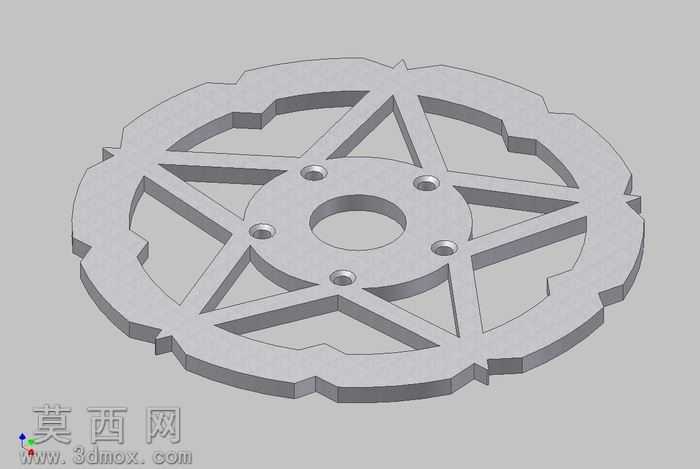

星形镂空摩托车制动盘结构设计

本作品为摩托车专用制动盘三维建模设计，整体采用对称式星形镂空结构布局，在三维建模过程中严格遵循摩托车制动部件的尺寸规范与装配要求，以中心定位孔为基准完成整体轮廓的参数化绘制。建模阶段首先绘制制动盘的外轮廓齿形边缘，该边缘采用分段式凸起齿状设计，既可以提升制动过程中的散热效率，也能在制动摩擦时快速导出磨屑，避免碎屑残留影响制动效果。中心安装区域设置有均匀分布的五个安装孔位，孔位与中心定位孔保持严格的同轴度公差，确保制动盘安装后与轮毂的配合精度，避免高速转动时出现偏摆抖动问题。连接中心安装区与外摩擦环的支撑结构采用五组对称的三角辐条设计，三角结构具备优异的结构稳定性，在保证整体支撑强度的前提下，大幅去除了非受力区域的多余材料，有效降低了制动盘的整体重量，减少摩托车簧下质量，提升车辆操控响应性。材质设置上模拟常用的制动盘铸铁材质，赋予模型哑光金属质感，渲染阶段调整光照角度凸显结构的立体感与边缘细节，清晰展现各部位的厚度过渡与连接结构。设计过程中充分考虑制动盘的实际使用需求，镂空区域的尺寸经过合理规划，既保证散热通风效果，避免长时间制动出现热衰减，也不会因镂空过大降低摩擦环的结构强度，外摩擦环预留足够的摩擦接触面积，确保制动时的摩擦力输出稳定。整体结构无冗余设计，各部位过渡圆角处理自然，避免应力集中问题，完全适配摩托车前轮或后轮的碟刹装配需求，可直接用于相关部件的结构参考、改装设计或教学演示使用。
