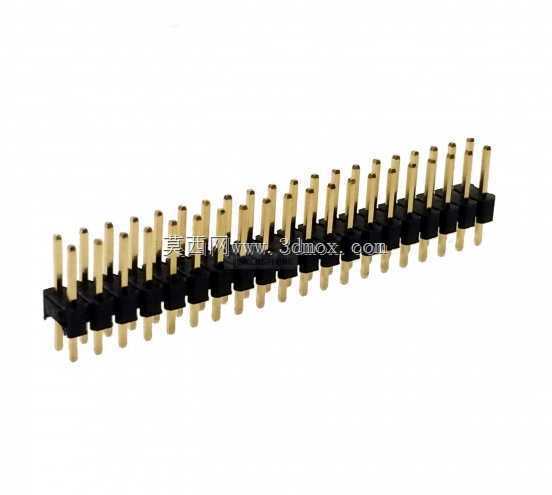

双排直插40针公头排针连接器结构

　　在消费电子、工业控制板卡、嵌入式开发硬件的板间连接场景里，双排直插排针是应用频次极高的板级互联部件，这次呈现的40针公头结构，是针对常规2.54mm标准间距板对板连接需求做的参数化建模，完全匹配行业通用的安装与配合尺寸。从实际选型使用的角度看，这类排针的核心作用是实现两块平行PCB之间的信号与小电流功率传输，常见于单片机开发板扩展接口、工控IO转接板、电源模块输出接口、测试治具信号引出端等场景，相比焊接导线的连接方式，排针搭配对应母座的可插拔结构，既能保证连接的接触可靠性，又能实现模块的快速拆装替换，大幅降低设备后期维护的拆焊工作量。

　　设计这类排针结构时，首先要锁定的是安装边界尺寸：塑壳部分的总长度对应40针双排布局，单排20个针位，相邻针脚中心间距严格遵循2.54mm的行业通用标准，这个尺寸是和PCB板上的焊盘孔位、配套母座的插孔位置完全对应的，一旦出现0.1mm以上的偏差，就会出现插装时针脚无法对准焊盘、和母座对插卡顿甚至针脚弯折的问题。塑壳的宽度、高度也采用行业通用规格，保证对插时母座的塑壳不会和板上周边的 taller 元件产生干涉，针脚的外露长度分两段设计：焊接端长度适配1.6mm标准厚度PCB的波峰焊或手工焊需求，穿过焊盘后露出的长度控制在1.2-1.5mm，既保证焊锡能充分包裹针脚形成可靠焊点，又不会因为针脚过长在焊接后和板底的其他元件或外壳产生接触短路；对插端的长度则匹配母座插孔的接触深度，保证插入后接触弹片能完全包裹针脚的接触区域，避免接触电阻过大导致的信号衰减或大电流下发热的问题。

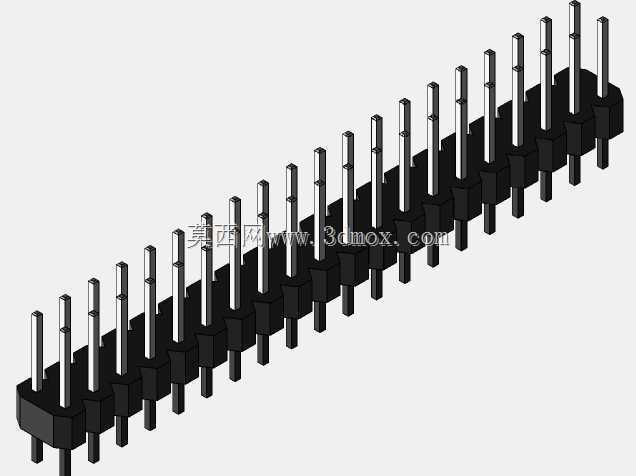

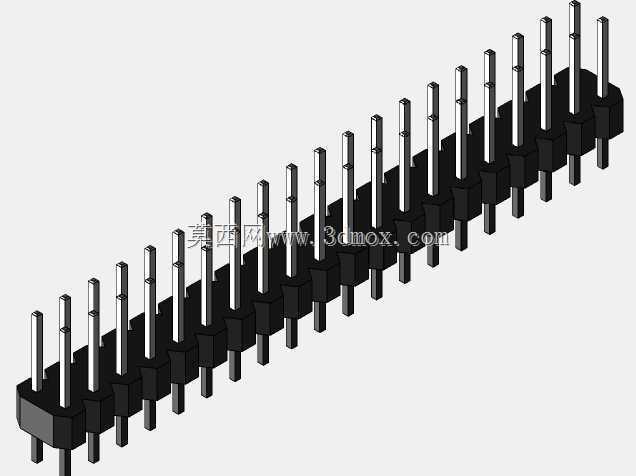

　　从结构细节上看，每一根插针都采用黄铜基材打底，表面做镀锡或镀金处理，建模时还原了针脚和塑壳的过盈配合结构——塑壳上的每个针位都做了定位卡槽，针脚对应位置冲压出凸点，压入塑壳后凸点卡入卡槽，避免针脚在插拔受力时出现轴向窜动或转动，保证长期插拔后的位置精度。塑壳部分采用耐高温的PBT或PA6T材质建模，还原了塑壳边缘的导向倒角，这个细节在实际生产中很关键，自动插件机上料时倒角能引导排针顺利进入插件轨道，人工对插母座时也能起到初步导向作用，减少针脚被顶弯的概率。双排针的错位布局也严格遵循标准，两排针脚的横向偏移量为1.27mm，正好是单倍间距的一半，保证PCB上的焊盘可以按标准网格布局布线，不会出现焊盘过近导致的布线空间不足问题。

　　在实际工程应用中，这类40针公头排针的载流能力需要结合针脚直径来核算，本次建模对应的0.64mm见方针脚，单针长期载流能力在3A左右，实际板上使用时如果走大电流回路，可以通过多针并联的方式提升整体载流量，信号传输场景下则要注意高速信号的针脚定义，尽量将地针布置在高速信号针旁边，减少信号间的串扰。建模时还还原了针脚端部的倒角结构，不管是焊接端还是对插端都做了小角度导入角，焊接端的倒角能让针脚更顺利穿过PCB焊盘孔，对插端的倒角则能在和母座对插时顺利进入插孔，避免刮伤母座内部的接触弹片，延长连接器的整体插拔寿命。另外塑壳底部和PCB接触的面做了微凸的定位点设计，插件时定位点卡入PCB上对应的定位孔，能防止排针过波峰焊时出现浮高、偏移的问题，保证焊接后排针的垂直度，避免后续和母座对插时出现单边插入不到位的情况。

　　很多刚接触硬件结构设计的工程师容易忽略排针的塑壳高度对周边元件的干涉问题，这次建模时特意把塑壳的上下高度、针脚的折弯公差都考虑进去，模拟了实际生产中针脚可能出现的微小倾斜偏差，预留了足够的安全间隙，保证在常规公差范围内排针不会和周边的电容、接插件等元件产生空间冲突。对于做三维设备布局的工程师来说，这个模型可以直接导入到整机装配文件中，用来校核板卡安装后接口和外壳开孔的位置匹配度，也能用来模拟插拔过程中需要预留的操作空间，避免出现设备组装完成后排针接口被外壳结构挡住、无法插拔母座的问题。
