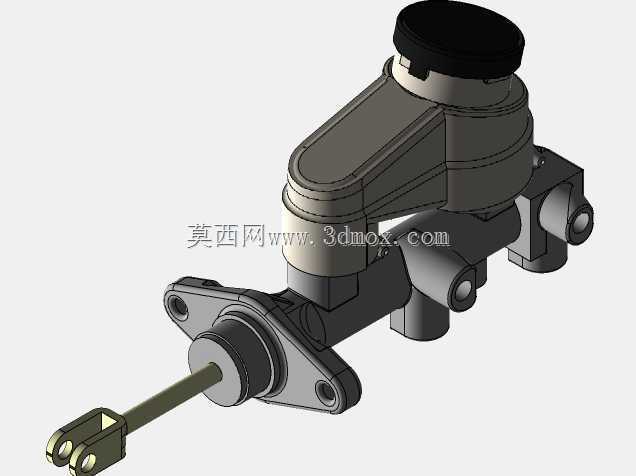

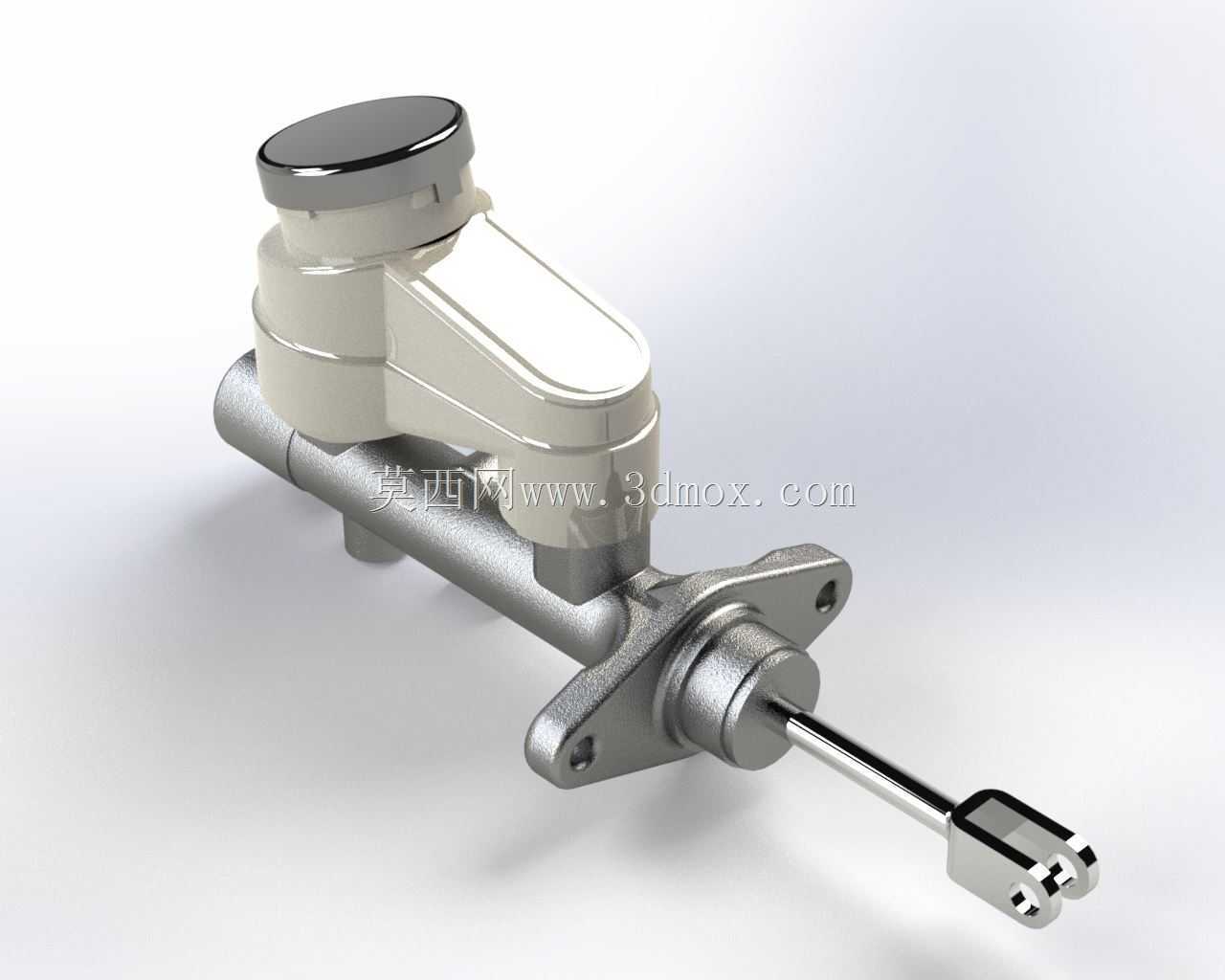

Maruti800车型液压制动串联主缸结构

　　在乘用车液压制动系统的布局中，串联主缸是核心的压力生成部件，这款适配Maruti 800车型的主缸结构，直接对接制动踏板的输入力，通过液压转换将踏板力放大后分配至前后制动回路，是整车制动安全的关键执行元件。日常行车场景里，驾驶员踩下制动踏板的推力通过推杆传递到主缸内部的活塞组件，主缸缸体内的双腔结构会分别建立独立的液压回路，即便单回路出现泄漏故障，另一回路仍能保留部分制动能力，避免制动完全失效，这也是串联结构相比单腔主缸的核心安全优势。

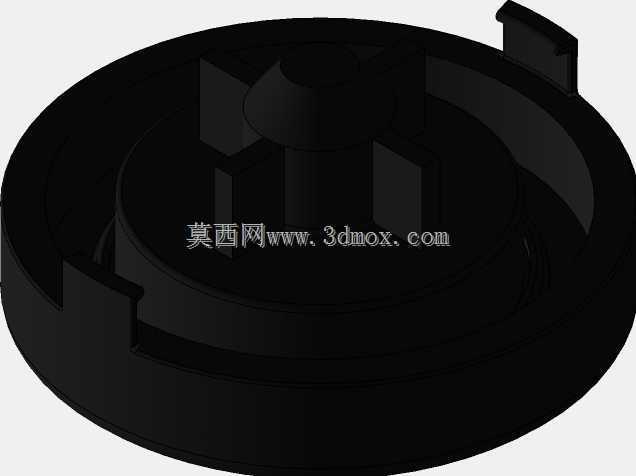

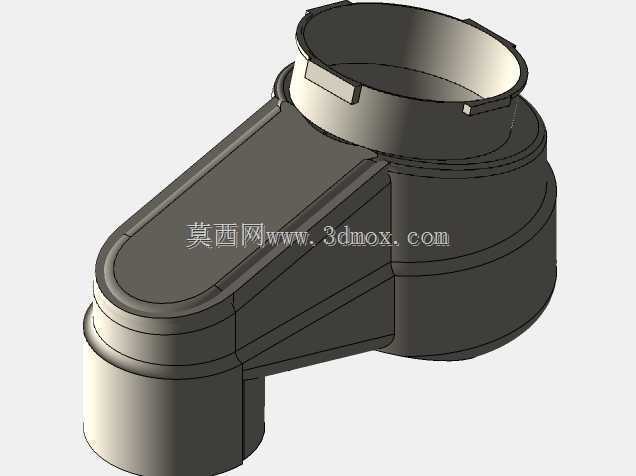

　　从结构设计逻辑来看，这款主缸集成了储液腔与缸体本体，上方的灰白色储液器用于存储制动液，通过内部的补偿孔、回油孔与缸筒内的工作腔连通，能够在活塞往复运动时自动补充制动液，同时容纳制动片磨损后活塞位移多出的液量，避免制动系统出现气阻或者液量不足的问题。储液器的盖体采用密封式设计，带有通气平衡结构，既可以防止制动液溅出、外界杂质进入油路，又能保证储液腔内部与大气压力平衡，确保制动液输送顺畅。

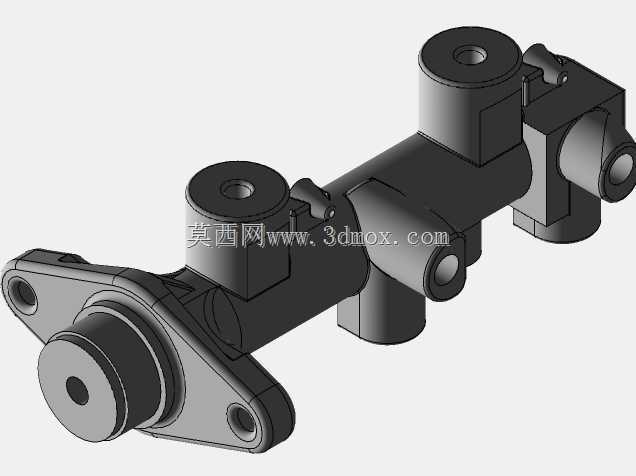

　　主缸的金属缸体采用一体式铸造加工，安装法兰面设置了两个固定螺栓孔，用于将主缸刚性固定在真空助力器或者车身前围的安装支架上，安装面的平面度有严格公差要求，避免安装后出现应力变形导致缸筒拉伤、活塞卡滞。伸出的金属推杆端部带有叉形连接头，通过销轴与制动踏板摇臂铰接，铰接位置的间隙设计需要控制在合理范围，既不能因间隙过大导致制动踏板空行程过长，也不能因间隙过小出现制动拖滞、回位不良的问题。

　　缸体内部的前后两个活塞分别对应前后制动回路，活塞上的皮碗、密封圈采用耐制动液腐蚀的橡胶材质，配合缸筒内壁的高精度珩磨表面，保证建压时的密封性能，减少液压泄漏损失。主缸输出的液压通过缸体侧面的两个出油口连接到制动管路，分别通向前后轴的制动轮缸，推动制动片夹紧制动盘或者制动鼓实现车轮减速。在建模过程中，这类部件需要重点还原安装接口的尺寸边界：法兰安装孔的孔距、推杆的行程范围、出油口的螺纹规格与朝向、储液器的高度与加注口位置，这些尺寸直接决定了主缸能否在整车机舱内完成布置，避免与周边的真空助力器、制动管路、机舱覆盖件出现运动干涉。

　　实际装车匹配时，主缸的缸径参数需要与整车制动助力比、轮缸直径、制动踏板杠杆比匹配计算，保证踏板力在合理范围内就能达到足够的制动管路压力，兼顾制动灵敏度与踩踏脚感。这款主缸的储液器与缸体采用偏置布局，能够在有限的机舱空间内避让其他部件，同时储液器的透明观察窗设计（模型中对应储液器的壳体结构）可以方便日常检查制动液液位，及时补充更换制动液。推杆表面做了防锈镀层处理，长期暴露在机舱环境下也不会出现锈蚀卡滞，保证活塞回位顺畅。对于三维建模从业者而言，还原这类部件时不能只做外观曲面的复刻，更要理清内部活塞的运动行程、各安装接口的配合公差，以及双回路的油路连通逻辑，这样搭建的模型才能用于后续的制动系统仿真、整车布置校核，而不只是单纯的外观展示。在制动系统的台架测试中，这类主缸还需要经过耐压测试、耐久测试、高低温密封测试，验证在极端工况下的建压能力与密封可靠性，建模时还原的壁厚、加强筋位置，也对应了实际产品的强度设计要求，避免高压下缸体出现变形开裂。
