2吨级双作用液压油缸结构设计

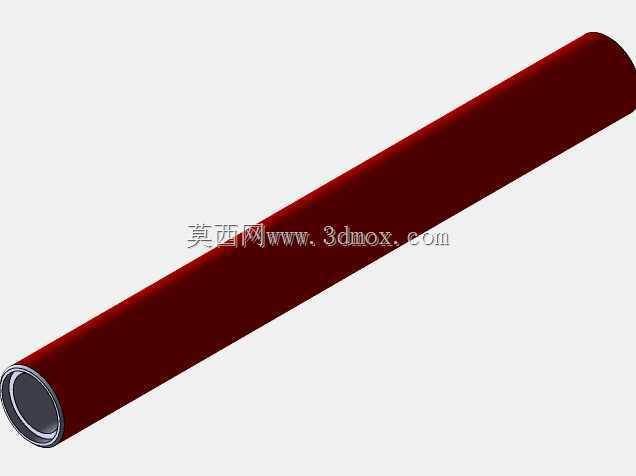

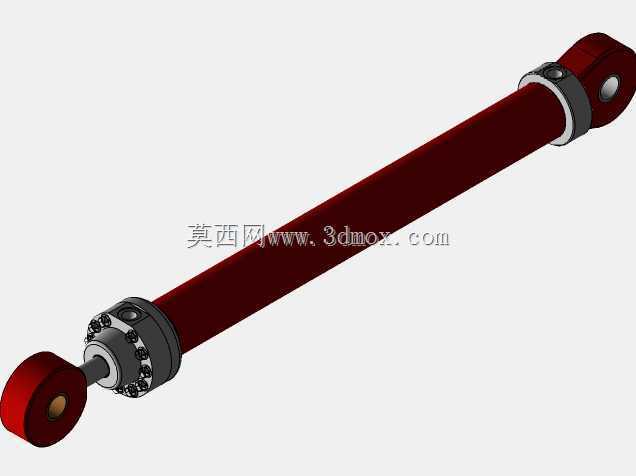

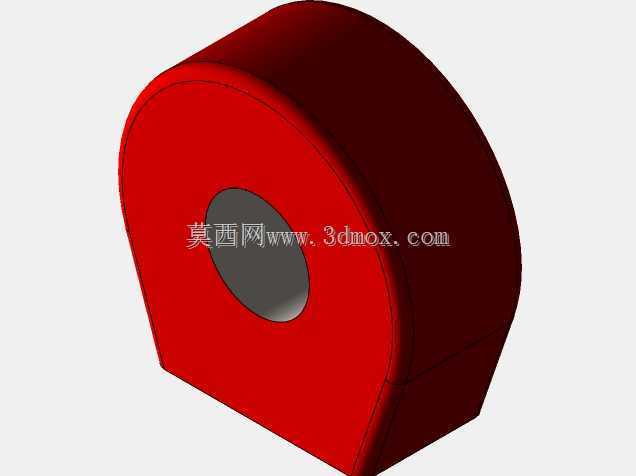

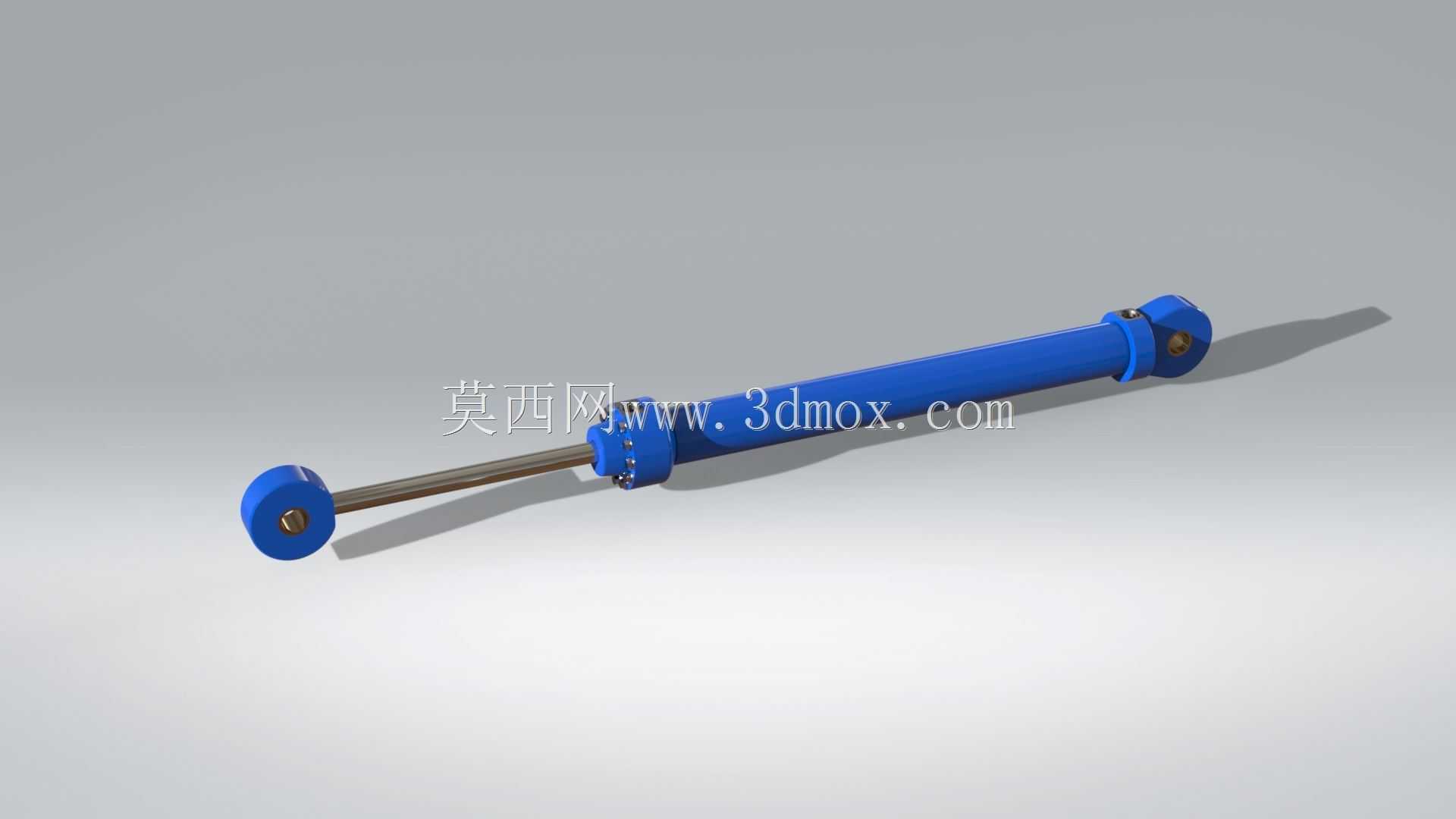

　　从结构设计来看，这款油缸采用的是双耳环铰接安装形式，缸筒两端的耳环内预留了标准销轴安装位，安装时可以通过销轴和设备机架、负载端的铰接座连接，这种安装方式的优势是能补偿安装过程中出现的小角度同轴度偏差，避免缸杆承受额外的径向弯矩，很多现场安装时容易出现的别缸、杆端密封过早磨损问题，靠这种铰接结构就能规避掉大部分。缸体部分采用的是等直径圆形缸筒设计，缸筒外壁做了光滑的防锈处理，没有多余的外置油口凸台结构，进出油口布置在缸筒两端靠近端盖的位置，布管时不会和周边的安装结构产生干涉，不管是采用硬管连接还是软管连接，都能留出足够的操作空间。这款2吨额定载荷的液压油缸，是液压传动系统里最常见的直线执行元件，日常在小型工装夹具、轻型举升设备、教学实训台、小型农机液压改造、工位辅助顶升机构里都能见到它的身影，核心作用是把液压系统的压力能转化为往复直线运动的机械能，不需要额外的减速传动机构，就能直接输出稳定的推拉力，传动效率比丝杠、气缸这类直线驱动元件高不少，而且在载荷波动的工况下能保持更平稳的运行状态。

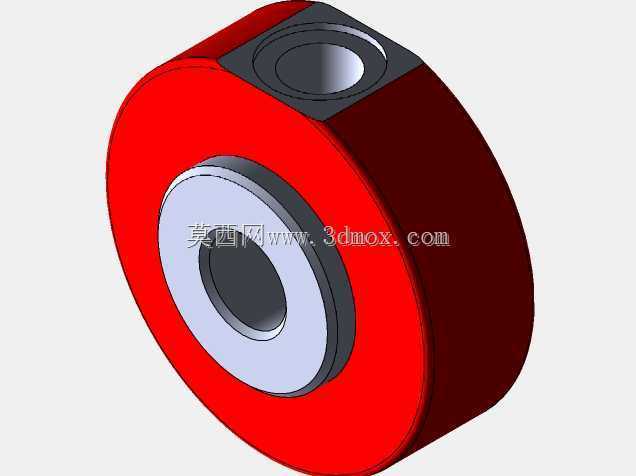

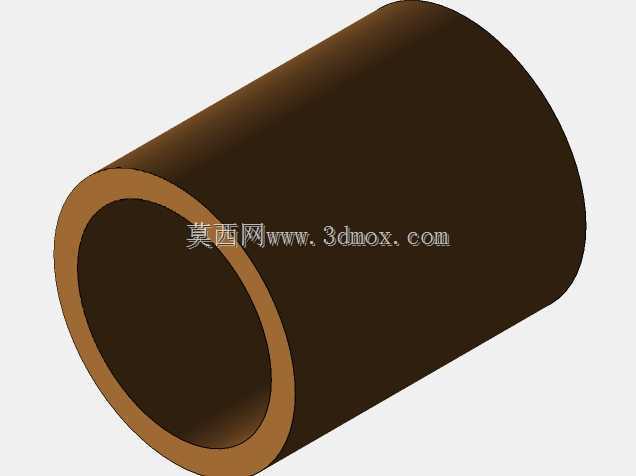

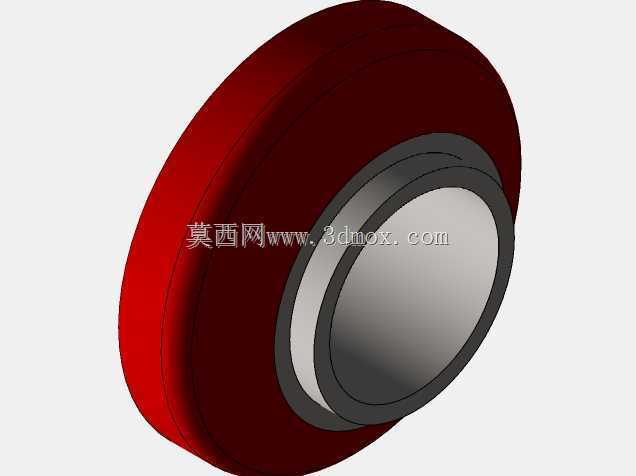

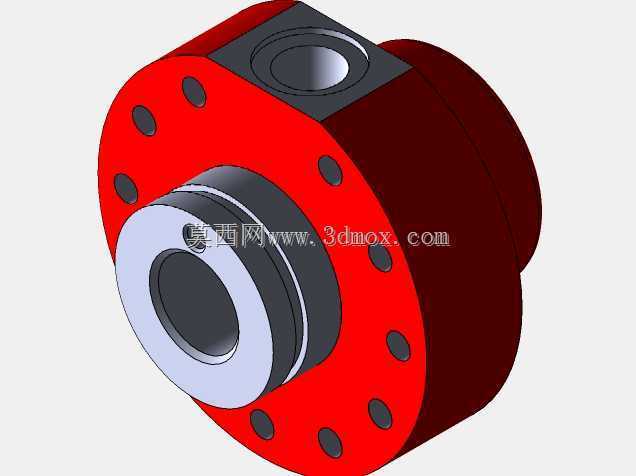

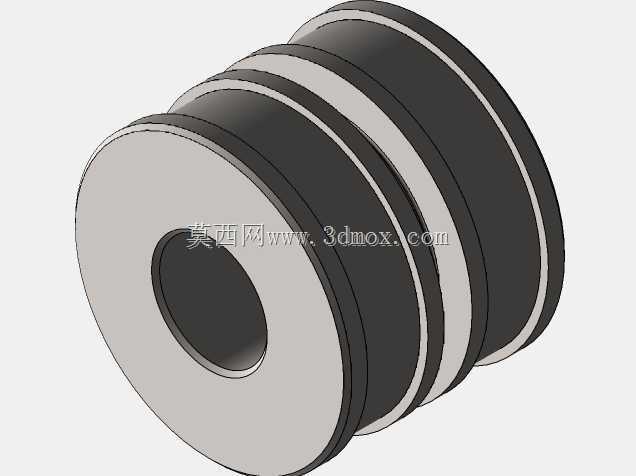

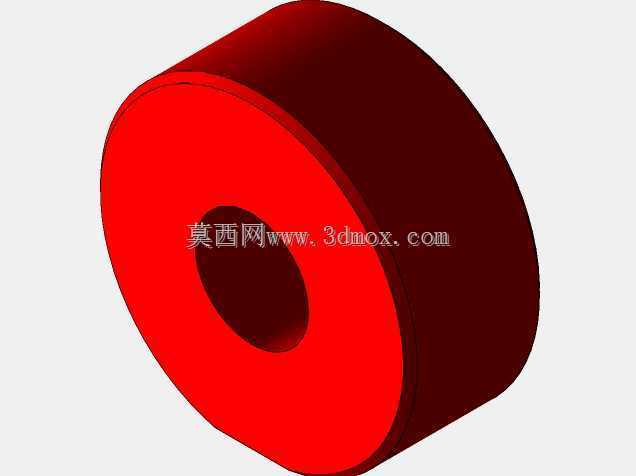

　　活塞杆部分做了表面硬化处理，伸出端的直径和缸筒内径匹配2吨载荷下的推力参数，按照常规16MPa系统压力计算，缸径参数刚好覆盖2吨的额定推力需求，同时预留了15%左右的载荷余量，应对短时过载工况不会出现推力不足或者密封件击穿的问题。端盖部分和缸筒采用螺纹连接加密封件锁紧的结构，相比法兰连接的端盖，这种结构的径向尺寸更小，在安装空间局促的设备里布置更灵活，端盖上内置了导向套和防尘圈、活塞杆密封、静密封多道密封结构，导向套的长度足够支撑活塞杆在全行程运动时不出现偏摆，防尘圈可以阻挡外界的铁屑、灰尘进入缸筒内部，避免划伤活塞杆表面和损坏密封件，延长油缸的整体使用寿命。从安装边界尺寸来看，这款油缸的全缩长度和920mm行程参数匹配，全伸状态下的总长度可以通过行程和两端耳环的安装距计算得出，选型时只需要确认设备上的铰接点安装距在全缩和全伸长度的区间内，就能直接适配，不需要额外做安装座的改造。缸体两端的耳环孔径采用通用的销轴尺寸，和市面上常规的2吨级液压油缸安装尺寸完全互换，设备维护更换时不需要重新加工连接部件，直接替换原有油缸就能投入使用。

　　在实际应用场景里，这类油缸经常用在小型液压压力机的压装工位，用来完成小零件的压装、铆接工序，也会用在小型升降平台的顶升机构里，配合液压站实现平台的平稳升降，还有教学用的液压实训台里，也会用这类参数明确的油缸作为演示元件，让学员直观理解液压传动的推力计算、安装方式、回路设计逻辑。设计这款油缸的三维模型时，重点还原了各个零件的装配关系，包括缸筒和端盖的配合公差、活塞杆和导向套的配合间隙、密封件的安装槽尺寸，还有耳环处的销轴安装间隙，这些细节都是实际加工装配时需要重点管控的尺寸，建模时没有做过度的简化，每个结构特征都对应实际加工时的工艺要求，比如缸筒内壁的粗糙度要求、活塞杆表面的镀层厚度对应的模型表面处理、端盖处的密封槽尺寸公差，都按照实际液压元件的设计标准做了还原，不管是用来做液压系统的方案选型演示，还是做设备的整体装配干涉检查，或者是用来出加工图纸做实物加工，这个模型的结构细节都能满足使用需求。

　　另外这款油缸的缸体外部没有设计外置的缓冲结构，适合行程不长、运行速度不高的工况，如果是高速运行的工况，只需要在端盖内部加装缓冲套就能实现行程末端的减速缓冲，不需要改动缸筒的外部尺寸，拓展性也比较强。在做设备布局时，要注意油缸的运动轨迹范围内不能有其他结构件干涉，尤其是活塞杆全伸的时候，要留出足够的安全距离，避免活塞杆伸出到极限位置时和周边部件发生碰撞，同时铰接点的销轴要做可靠的轴向固定，避免设备运行过程中销轴窜出导致油缸脱落。
