带铰接头拉杆式液压缸结构设计

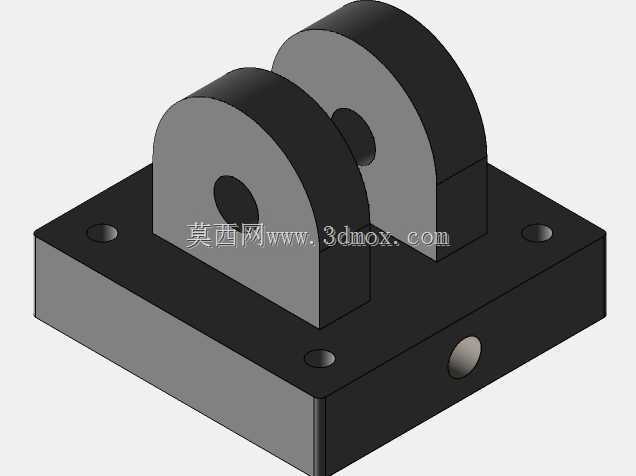

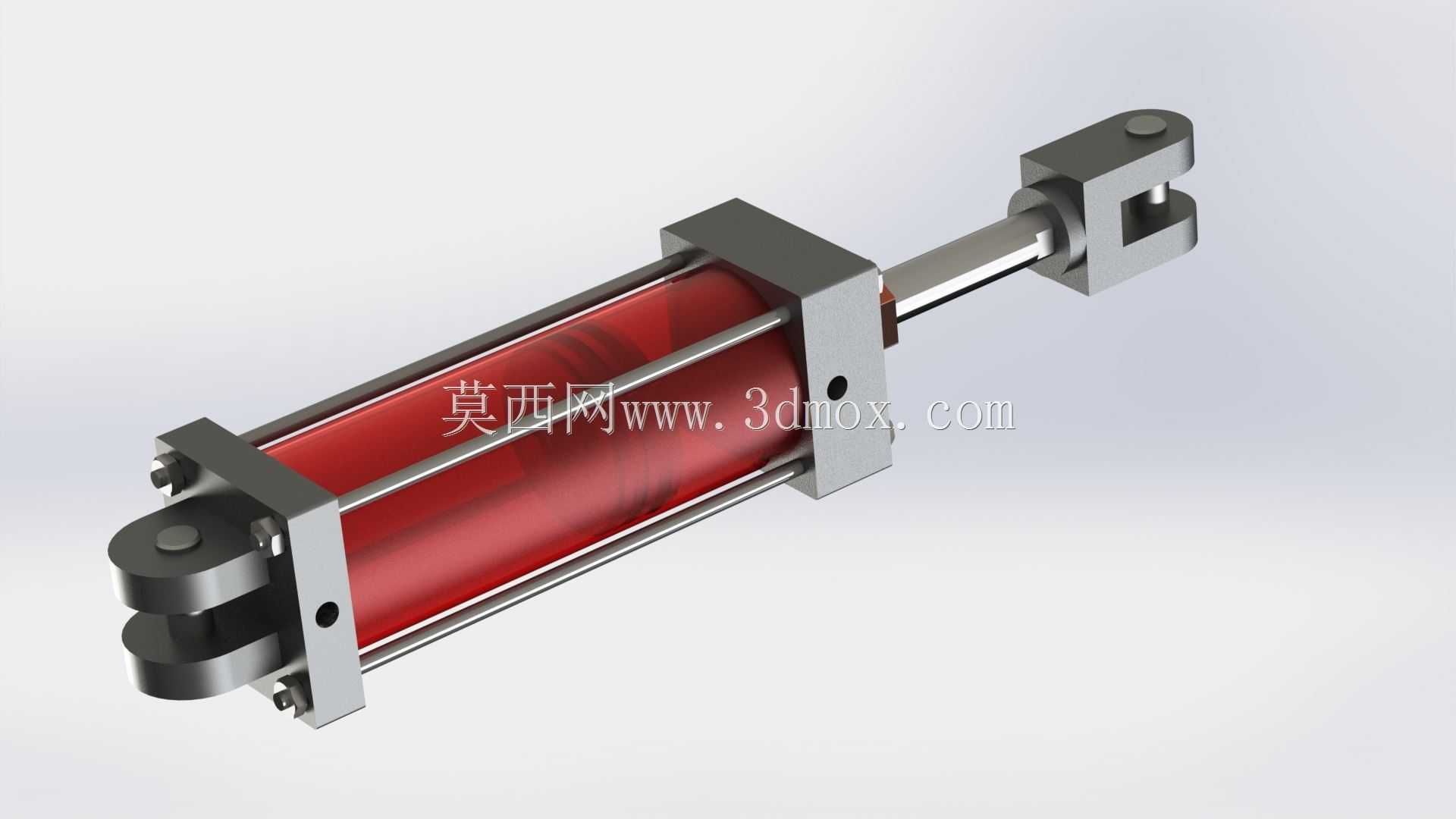

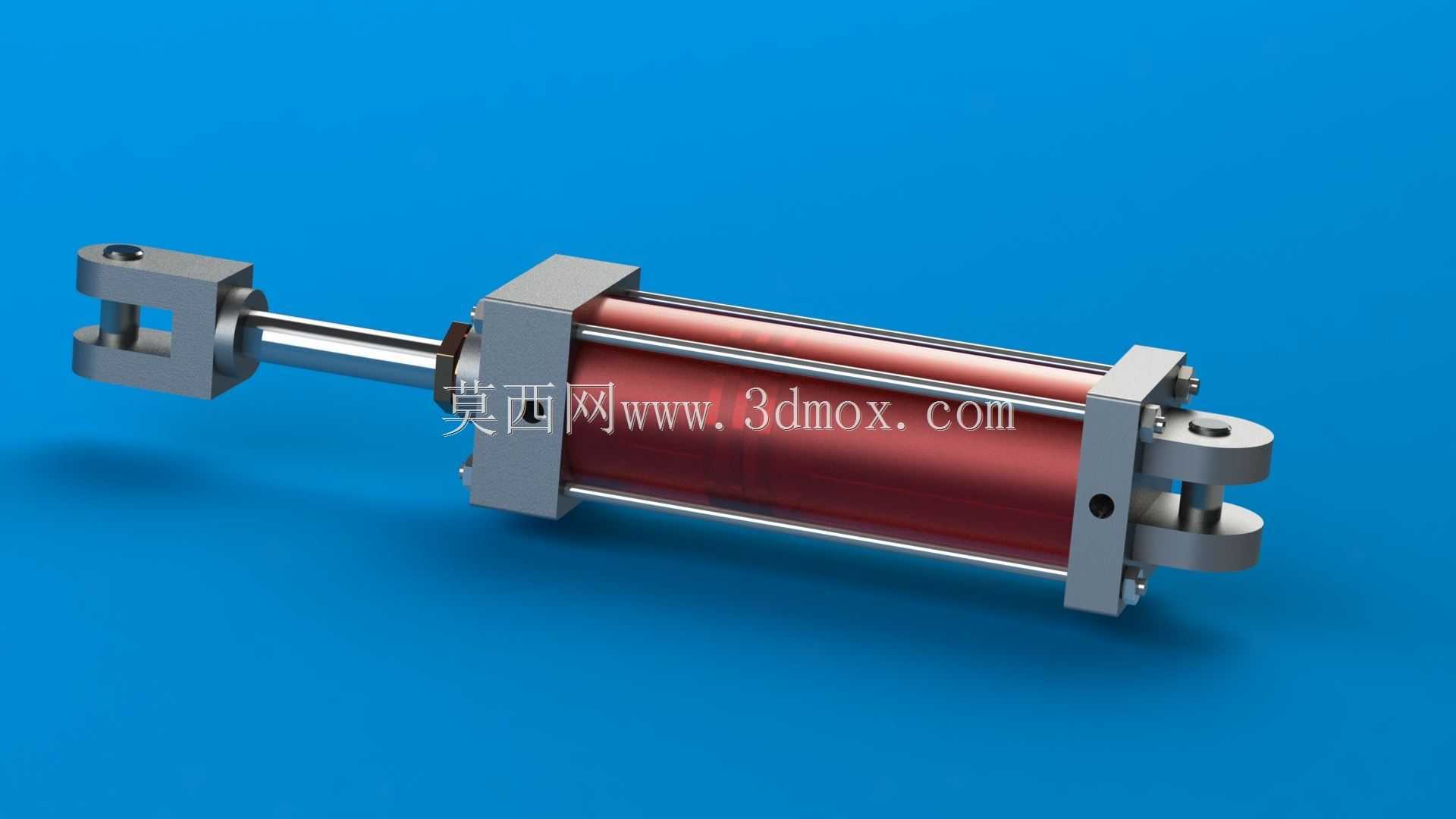

　　在工业液压传动系统里，这类带尾部铰接安装座的拉杆式液压缸，是把液压能转换为直线往复机械能的核心执行部件，常见于工程机械的工作装置驱动、机床工装的夹紧进给、自动化生产线的工件推压移位、冶金设备的炉门启闭、橡塑机械的模腔锁合等场景，只要是需要大推力直线往复动作、且执行端存在小角度摆动补偿需求的工位，都能见到这类结构的应用。和法兰安装、脚座安装的油缸不同，尾部单耳铰接头的设计，允许缸体在工作过程中随负载端的铰接点做小范围角度偏转，能抵消安装面加工误差、负载运动轨迹偏差带来的侧向力，避免活塞杆长期受径向力导致密封件偏磨、杆体拉伤的问题，这也是这类铰接安装油缸在摆动工况下比刚性安装油缸寿命更长的核心原因。

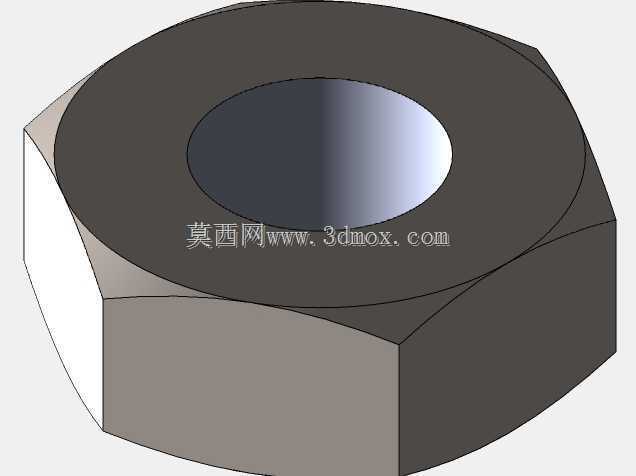

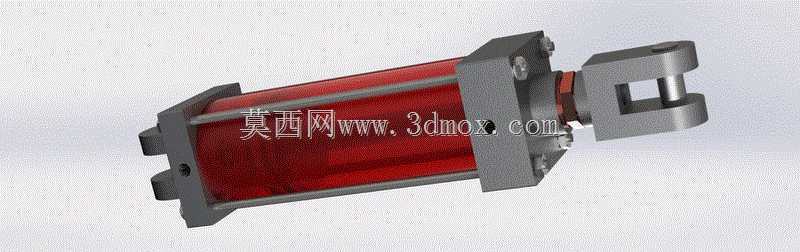

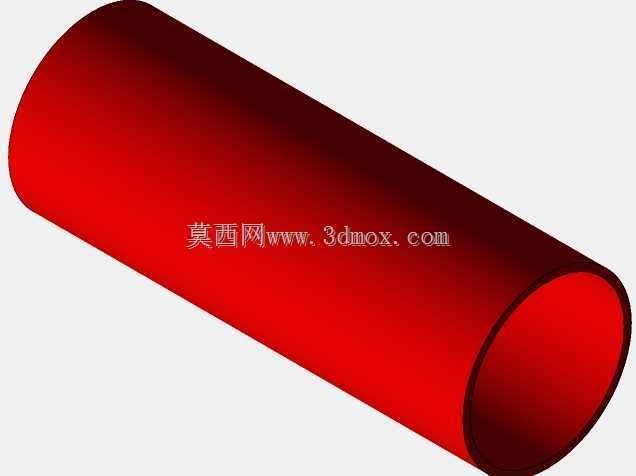

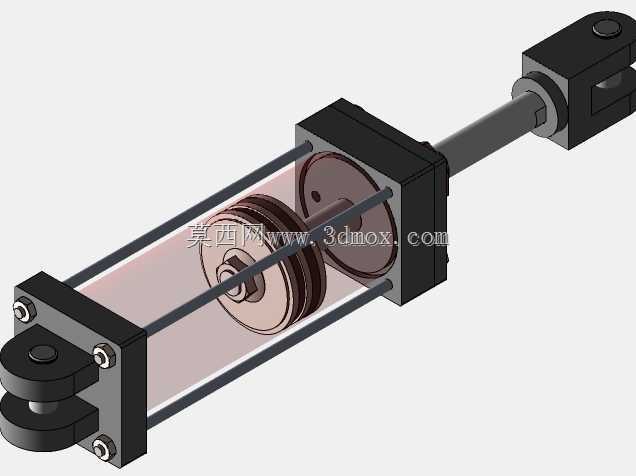

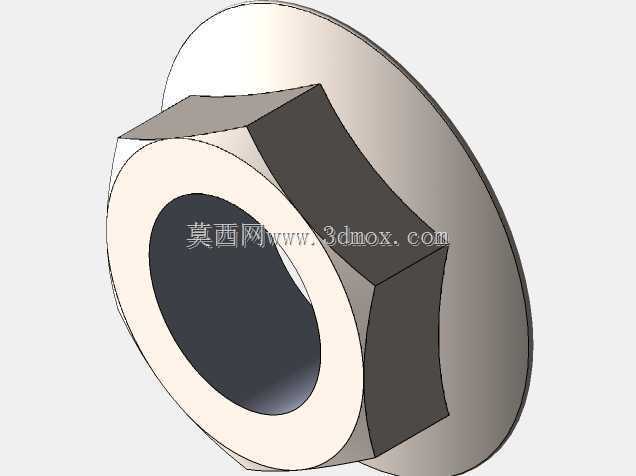

　　从结构设计逻辑来看，这款油缸采用了经典的四拉杆锁紧结构，四根高强度拉杆贯穿前后端盖与缸筒，通过两端的螺母施加预紧力，把缸筒牢牢夹持在两端盖之间，这种结构的优势在于拆装维护十分便捷，更换密封件、检修活塞组件时不需要破坏缸筒整体结构，同时拉杆的预紧力可以根据工作压力等级做对应调整，适配中低压到中高压的常规液压系统工况，缸筒部分采用透明可视化设计的方案，在教学演示、原理验证类场景中可以直观观察活塞的运动状态、内部油液的流动情况，当然在实际工业量产版本中，缸筒会更换为高精度冷拔无缝钢管，内孔做珩磨处理，表面粗糙度控制在Ra0.4以下，保证活塞密封件的滑动寿命，减少内泄漏。

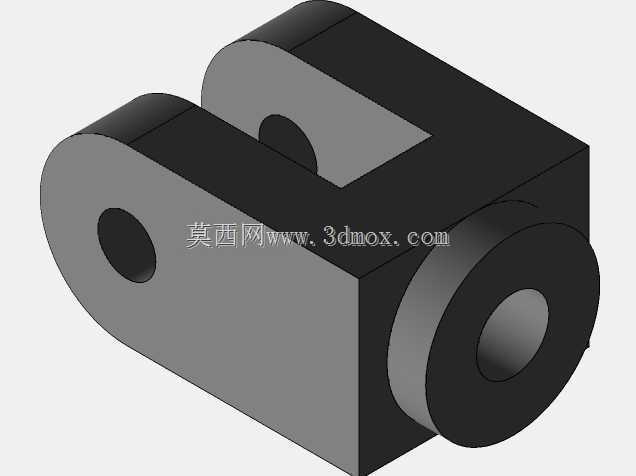

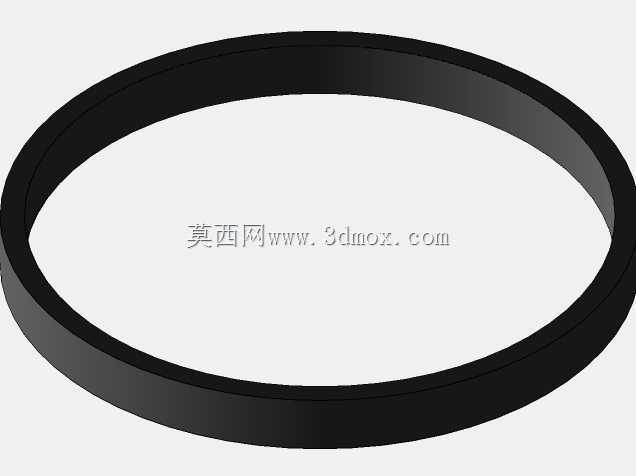

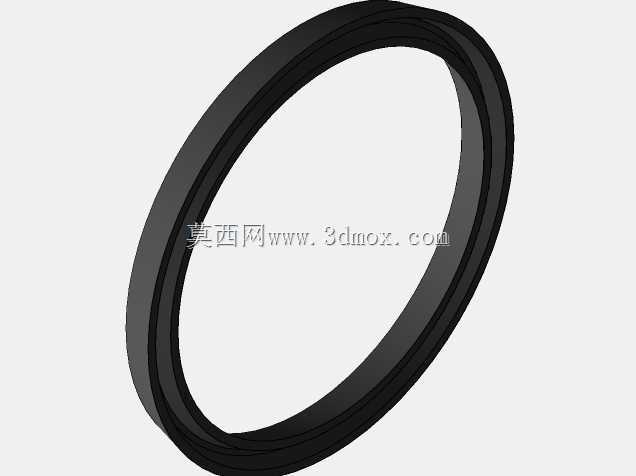

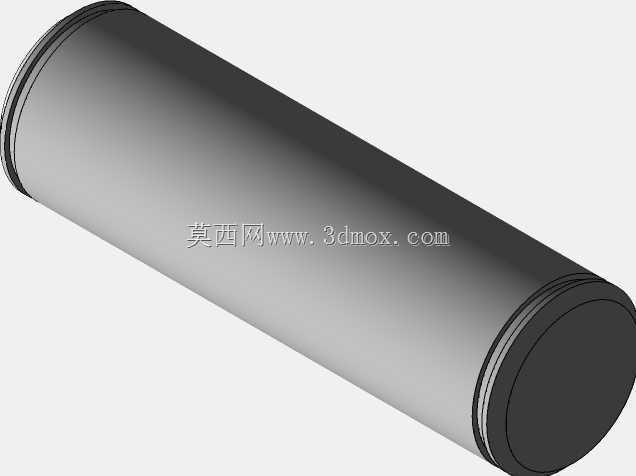

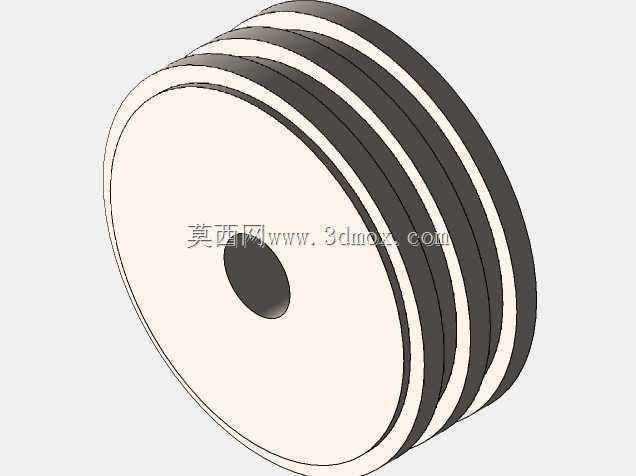

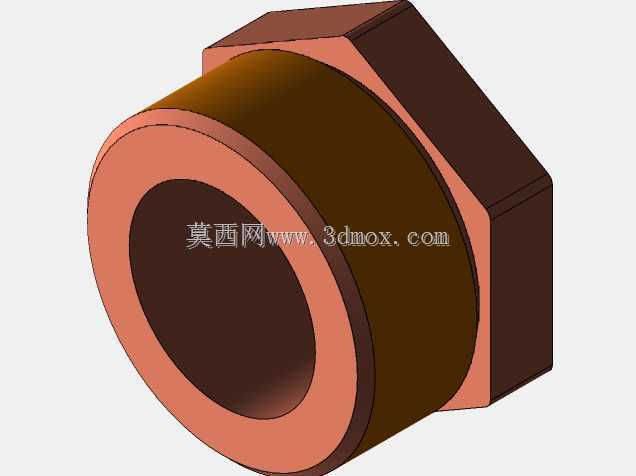

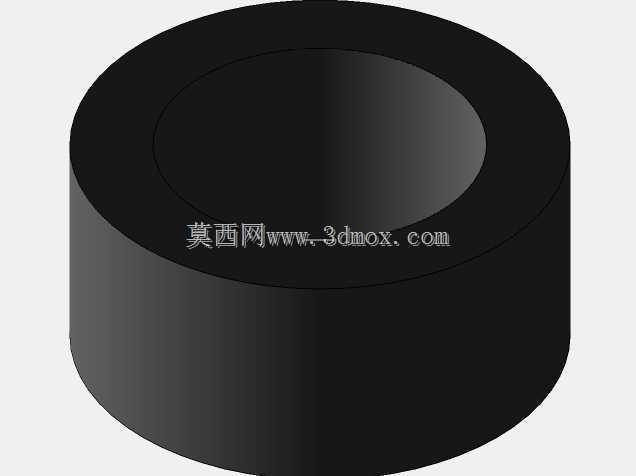

　　设计过程中首先要确定的是安装边界尺寸，尾部铰接孔的中心到缸筒端面的距离、活塞杆伸出全行程时的总长度、缩回时的安装距，是设备选型时最核心的安装参数，需要匹配安装工位的铰接支座间距，避免出现行程到位时机构干涉、或者缩回时预留安全距离不足的问题；前端的活塞杆端采用了双耳铰接接头，和负载端的单耳结构通过销轴连接，铰接孔的公差一般选取H8/f7的间隙配合，既保证销轴转动灵活，又不会因为间隙过大产生冲击噪音，销轴上需要设计润滑油槽与注油嘴，定期加注润滑脂减少铰接副的磨损。活塞部分的密封采用了组合密封结构，包含格莱圈、导向环、防尘圈三个核心部分，格莱圈负责高压油腔的密封，防止活塞前后腔窜油影响输出效率，导向环采用填充聚四氟乙烯材质，给活塞提供径向支撑，避免活塞和缸筒内壁直接接触刮伤内孔，前端盖的防尘圈可以刮除活塞杆外露表面附着的灰尘、铁屑等杂质，防止杂质进入缸筒内部污染油液、损坏密封件。在实际选型应用时，需要根据负载的最大推力反推油缸的缸径，结合工作压力计算活塞杆直径，避免活塞杆在受压状态下出现失稳弯曲，尤其是长行程的水平安装油缸，还要计算活塞杆的挠度，必要时增加中间支撑结构；油口的位置设计在前后端盖的侧面，采用标准公制细牙螺纹或者英制管螺纹，方便和液压管路的接头连接，油口内部设置有流道，引导压力油进入对应的无杆腔或者有杆腔，无杆腔进油时输出推力大、运动速度慢，适合工作进给的重载工况，有杆腔进油时输出拉力小、回程速度快，适合空载快速退回的工况，两个油口的通径需要根据系统流量匹配，避免通径过小导致油液流速过高产生压力损失和发热。

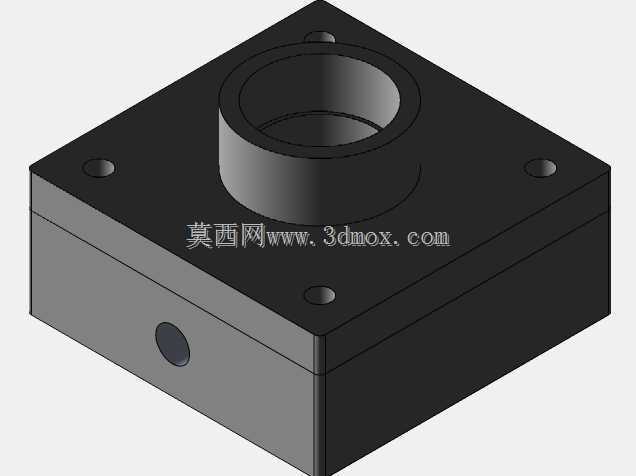

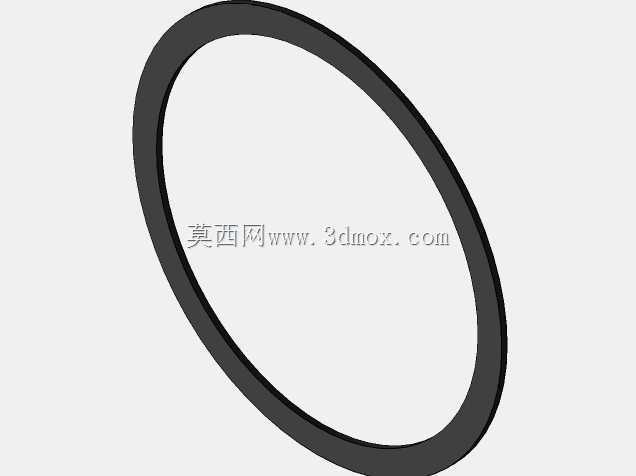

　　另外这类拉杆式油缸的前后端盖和缸筒之间，设置有O型圈静密封，防止端盖和缸筒结合面出现外泄漏，拉杆穿过端盖的位置也会设置密封垫圈，避免外部杂质进入拉杆的安装缝隙，同时防止内部油液顺着拉杆缝隙渗出。在做三维建模的时候，需要重点关注各个配合面的公差设定，比如缸筒和端盖的定位止口配合，要选取H7/h6的过渡配合，保证端盖和缸筒的同轴度，避免活塞运动时出现卡滞；活塞杆和前端盖导向套的配合，要选取H8/f7的间隙配合，导向套的长度一般取活塞杆直径的1.2-1.5倍，给活塞杆提供足够的导向支撑长度，减少活塞杆伸出时的下垂量。对于需要安装行程开关的工况，还可以在缸筒外部预留传感器安装槽，搭配磁性活塞就能实现行程位置的非接触式检测，不需要额外在设备上安装外置的行程挡块，简化设备的结构设计。
