科尔曼10瓦太阳能电池板结构设计

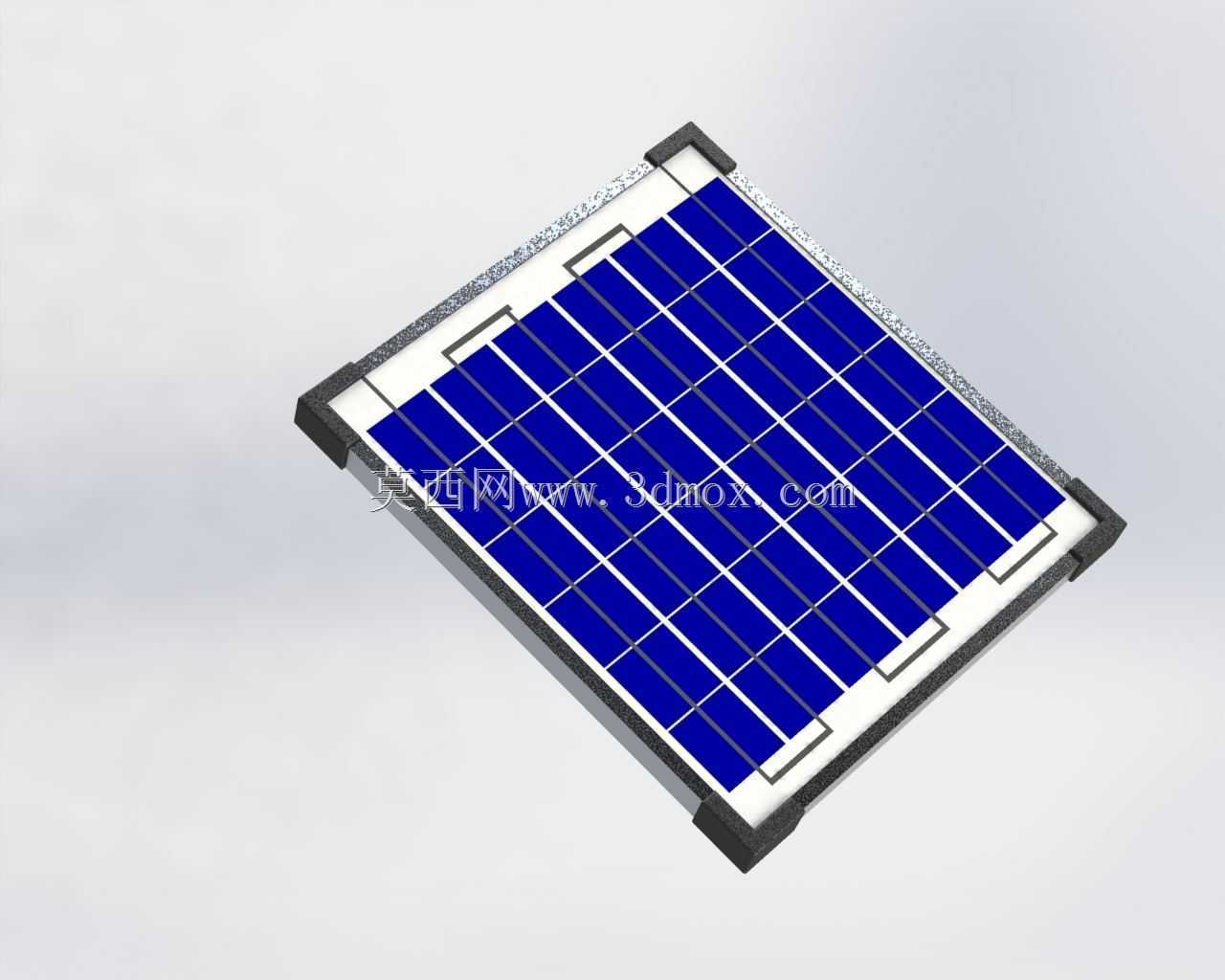

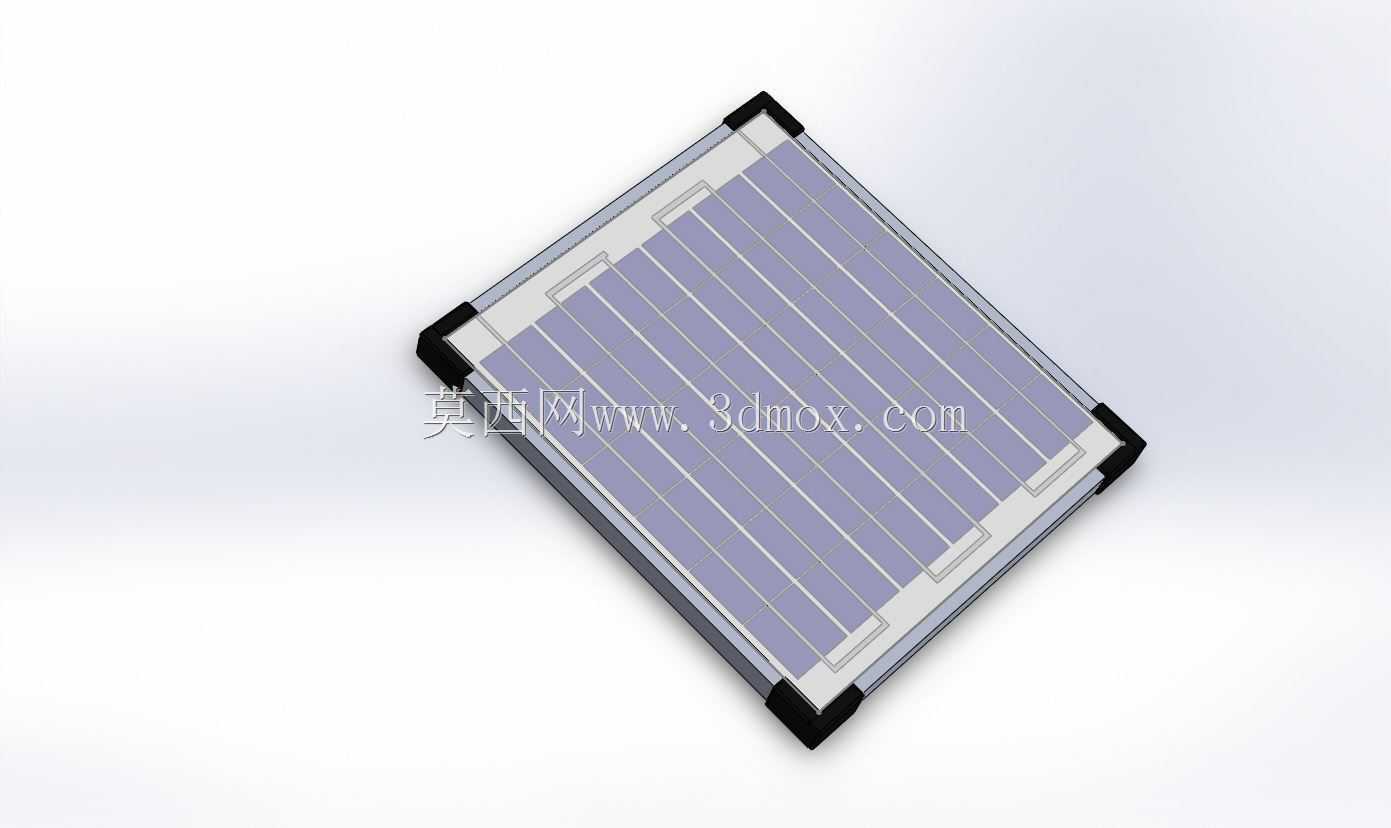

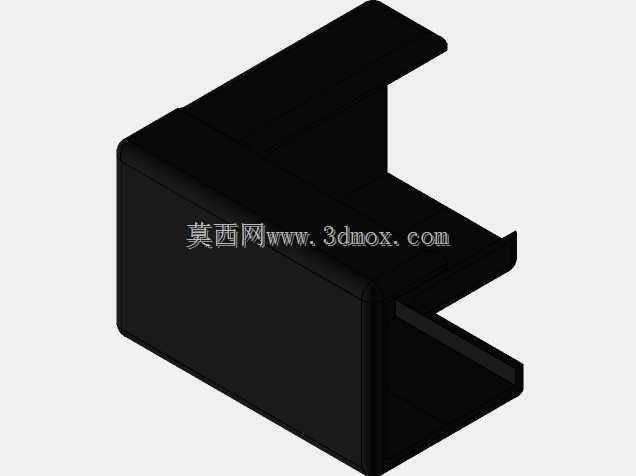

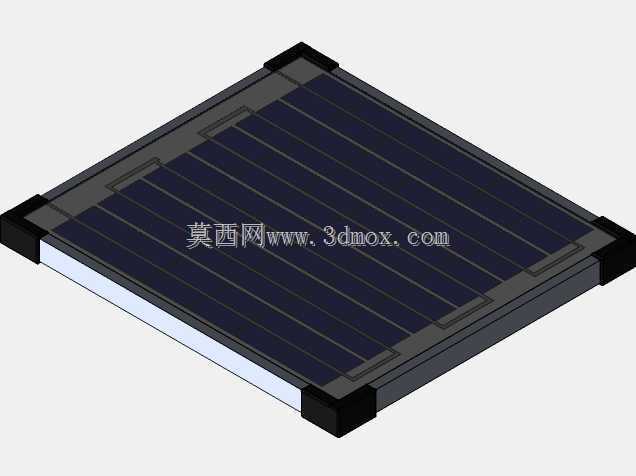

　　这款10瓦规格的太阳能电池板，是小型离网光伏供电场景里的常用部件，日常在户外露营供电、小型监控设备辅电、庭院低压照明供电、便携应急电源补能这类场景里都能见到它的身影，作为光电转换的核心载体，它的核心作用是在光照条件下将太阳辐射能转化为直流电能，为匹配的低压用电设备提供持续电力供给，或是为配套的储能电池补充电量。从结构设计层面来看，这款电池板采用了常规的层压封装思路，核心发电单元采用多晶硅电池片排布，单块电池片通过串焊连接形成完整的发电回路，表面覆盖高透光的钢化玻璃层，既保证光线的穿透率满足发电效率要求，又能抵御户外使用时的砂石冲击、雨雪侵蚀，边缘采用黑色的密封边框做包边处理，边框的四个角做了加厚的防护角设计，避免运输、安装过程中边角磕碰造成层压结构开裂，边框上预留的安装卡槽可以适配常规的光伏支架压块固定，也能通过侧边的预装孔位直接用螺丝固定在平整的安装基座上。

　　设计过程中首先要平衡的是发电功率和外形尺寸的匹配关系，这款面板的外形尺寸控制在270mm×305mm的范围内，在这个尺寸边界里，电池片的排布要尽可能减少无效留白区域，同时还要预留出汇流条的走线空间、边框的封装压合余量，避免因为排布过密导致层压过程中电池片隐裂。边框的截面设计也做了针对性优化，外侧的挡边高度刚好覆盖玻璃层和背板的层压总厚度，内侧的密封槽用来填充密封胶，阻断水汽进入层压内部的路径，防止电池片长期在潮湿环境下出现电极氧化、功率衰减的问题。

　　从安装边界来看，这款面板的整体厚度控制在常规小型光伏板的标准范围内，安装时需要预留出背部的接线空间，背部的接线盒采用内嵌式设计，不会额外增加整体安装厚度，不管是贴装在房车顶部、户外设备外壳表面，还是搭配小型倾斜支架固定在地面，都不会因为突出的接线结构影响安装平整度。在实际使用场景里，这款10瓦的面板不需要搭配大功率的控制器，常规的小型太阳能控制器就能匹配，输出的电压电流刚好满足小功率负载的持续供电需求，不会因为功率过大造成控制器选型冗余，也不会因为功率不足导致负载供电不稳定。

　　结构建模过程中，需要重点还原电池片的栅线结构、边框的安装卡槽细节、防护角的弧度特征，这些细节不仅影响模型的写实度，也能为后续的安装干涉检查、结构强度仿真提供准确的数模依据，比如边框的壁厚设计要兼顾轻量化和结构强度，在户外抗风载的要求下，边框的截面惯性矩要满足受力要求，避免大风环境下面板出现变形导致玻璃碎裂。另外，面板表面的电池片排布间隙也要严格按照实际产品的间距还原，间隙过小会导致层压时EVA胶膜填充不足，出现脱层问题，间隙过大则会浪费有效受光面积，降低单位面积的发电功率，这个尺寸的平衡是这类小型光伏板设计过程中需要反复校核的要点。
