汽车转向系统用杆端关节球铰接头结构

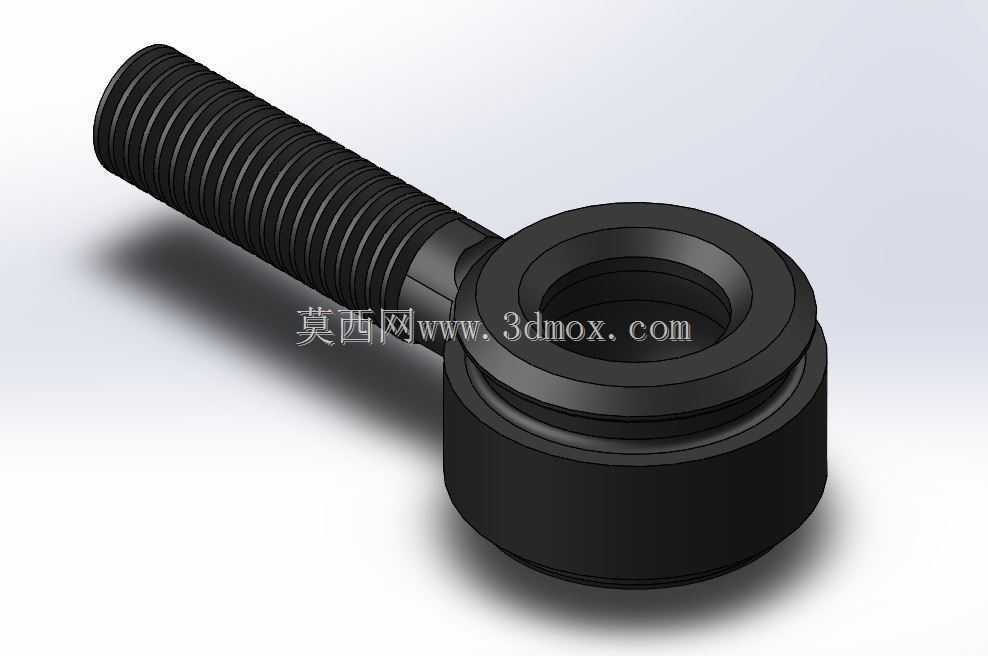

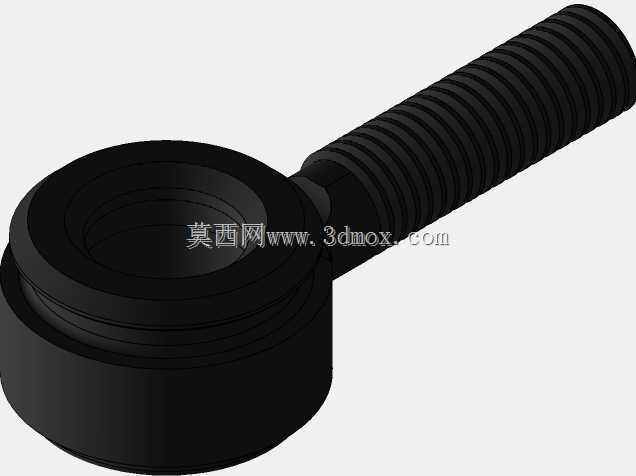

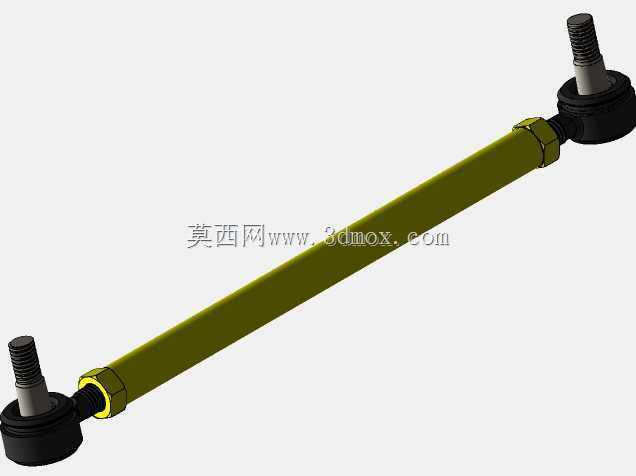

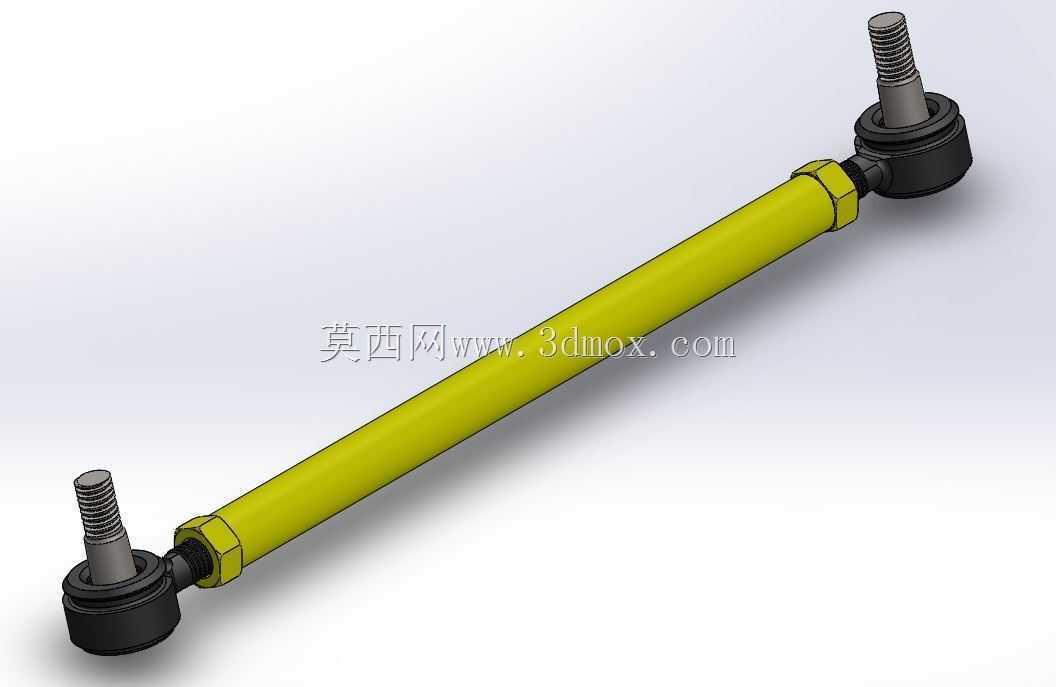

　　这类杆端球铰接头是转向传动链路里的核心铰接部件，日常在商用车转向直拉杆、乘用车转向横拉杆末端、 ATV 全地形车转向操纵机构、非机动车转向把连接段都能见到它的应用，核心作用是在转向轮随悬架跳动产生摆角变化、车架与转向节之间存在相对位移的工况下，持续传递转向力矩，同时补偿多自由度的角度偏差，避免刚性连接带来的运动卡滞、杆件应力集中断裂问题。从结构设计逻辑来看，该部件采用一体式杆端锻造基体，杆部加工全长度连续外螺纹，螺纹段长度预留了足够的调节余量，装配时可以通过旋转球头本体调整拉杆总长度，以此匹配不同车型的前束值调校需求，螺纹末端没有做退刀槽结构，而是采用平滑过渡的圆角衔接球头环座，这个细节是为了降低螺纹根部的应力集中系数，在承受交变冲击载荷时避免根部萌生疲劳裂纹，很多早期失效的球头接头问题就出在退刀槽位置的应力集中，在连续颠簸路面的冲击下容易出现杆部断裂。

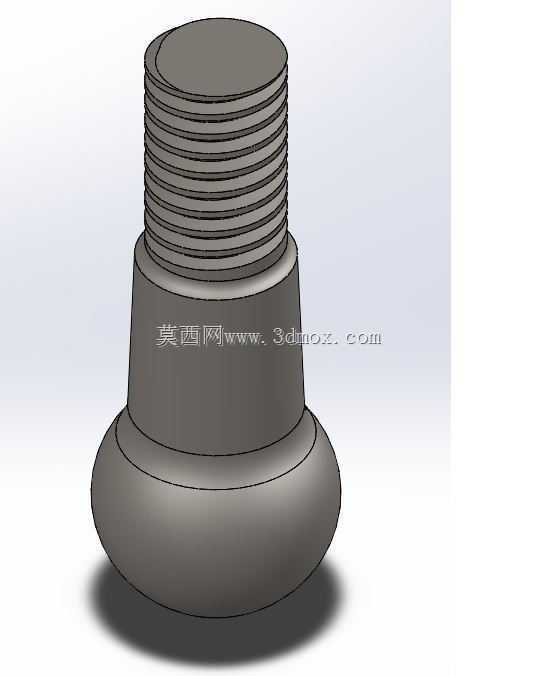

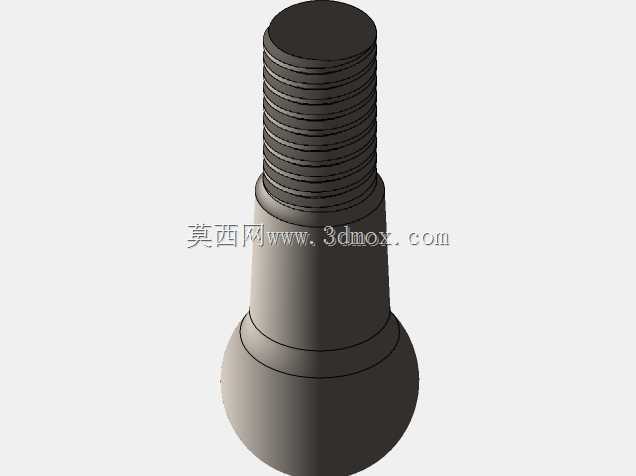

　　球头环座部分采用双层嵌套结构，内层是与球销配合的光滑球窝接触面，外层是带环形卡槽的压装结构，装配时可以通过压装外圈实现球窝预紧力的调整，既保证球销在环座内可以实现±18°范围内的任意角度摆动，又能消除配合间隙，避免转向过程中出现旷量，影响转向操控的精准度。从安装边界来看，杆部螺纹为标准公制粗牙螺纹，适配常规的转向拉杆锁紧螺母，装配时螺纹旋入深度需要达到杆径的1.2倍以上，才能保证足够的连接强度，避免在极限转向力矩下出现螺纹滑牙；球头环座的内孔直径与配套球销的直径采用H7/f6的间隙配合，既保证转动灵活，又不会因为间隙过大产生冲击异响，环座的外径尺寸与周边的转向节安装臂预留了至少3mm的安全间隙，在最大摆角状态下不会与周边部件发生运动干涉。

　　在实际选型应用中，这类球铰接头的额定静载荷需要匹配整车转向桥的最大轴荷，通常在轻型乘用车上使用的该类部件额定破断载荷不低于60kN，在重载商用车上使用的型号破断载荷需要达到150kN以上，才能满足极限工况下的强度要求；球窝部分的材料通常采用自润滑的铜基粉末冶金或者改性尼龙材料，不需要额外加注润滑脂，就能保证全生命周期内的转动灵活性，避免因为润滑失效导致的球头卡滞、转向沉重问题。

　　建模过程中需要重点关注几个关键尺寸的校验：一是螺纹段与球头环座的同轴度，需要控制在0.1mm以内，否则装配后拉杆会出现偏摆，导致轮胎异常磨损；二是球窝的球面轮廓度，需要控制在0.05mm以内，保证与球销的接触面积不低于70%，避免局部接触应力过大导致的早期磨损；三是环座端面与杆部轴线的垂直度，需要控制在0.08mm以内，保证锁紧螺母压紧后受力均匀，不会出现偏载。在运动仿真验证阶段，需要模拟车轮上下跳动到极限位置、转向打到最大转角的复合工况，检查球头的摆动角度是否在设计允许范围内，是否存在拉脱、卡滞的风险，同时校核杆部的应力分布，在最大冲击载荷下的安全系数需要达到2.5以上，才能满足整车的可靠性要求。这类部件虽然结构看起来简单，但是直接关系到车辆的转向操控安全，每一个尺寸公差、配合间隙的设计都需要结合实际工况反复校验，不能仅凭经验随意取值，比如很多维修替换的副厂球头容易出现早期松旷、断裂的问题，往往就是因为螺纹根部圆角处理不到位、球窝配合间隙过大、材料热处理硬度不达标这些细节问题导致的。
