双槽轮V带传动机构三维结构设计

　　在各类中小功率动力传输场景中，V带传动始终是应用占比极高的挠性传动方案，这套双槽轮V带传动结构的建模，完全围绕实际工业场景的安装与运行需求搭建，没有做脱离工程实际的夸张结构设计。从实际应用场景来看，这类传动结构广泛布置在轻工生产线的动力端、小型机床的主轴传动段、农用机械的动力输出接驳位、通风设备的电机与风轮连接段，核心作用是在两个存在一定中心距的轴系之间传递旋转动力，同时依托V带与带轮楔形槽的嵌合摩擦力，实现缓冲吸振、过载打滑保护核心动力部件的效果，避免硬连接传动在负载突变时出现轴系扭断、齿轮崩齿的问题。

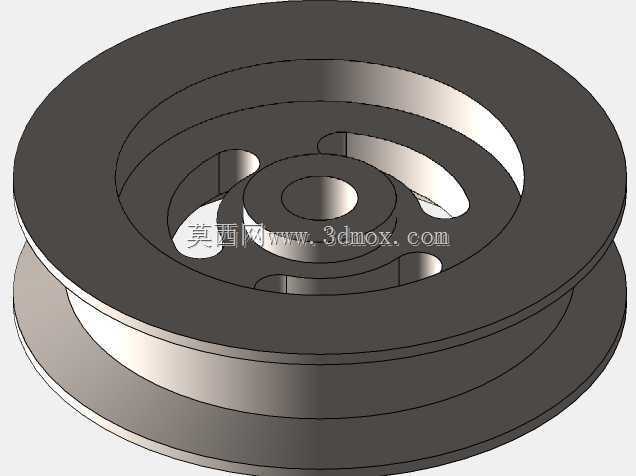

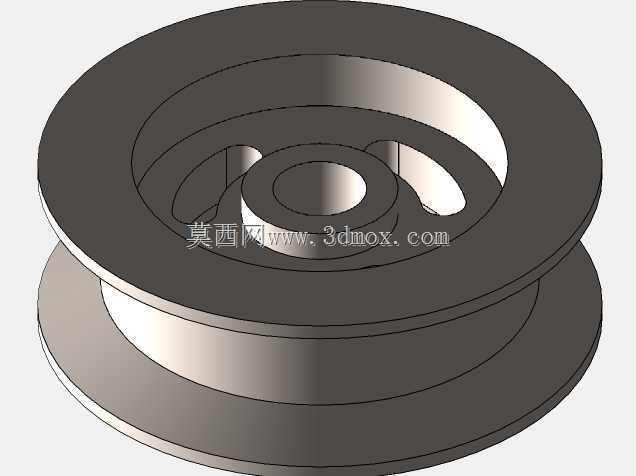

　　设计这套结构时，首先要匹配常规V带的楔角参数，两个带轮的轮槽截面角度完全适配标准普通V带的楔面角度，保证带体嵌入轮槽后两侧面能完全贴合，不会出现点接触导致的局部磨损过快问题。带轮的轮缘部分做了合理的厚度预留，轮毂位置根据适配的轴径做了凸台加强，轮辐部分采用了减重孔设计，在保证轮体结构强度、满足高速旋转时动平衡要求的前提下，尽可能降低带轮自身的转动惯量，减少启停阶段的动力损耗。两个带轮的直径配比是按照常规传动比1:1.5左右的常用工况设置的，既可以满足多数场景下的减速增扭需求，也不会因为传动比过大导致小带轮的包角不足，出现传动打滑、动力传输效率下降的问题。

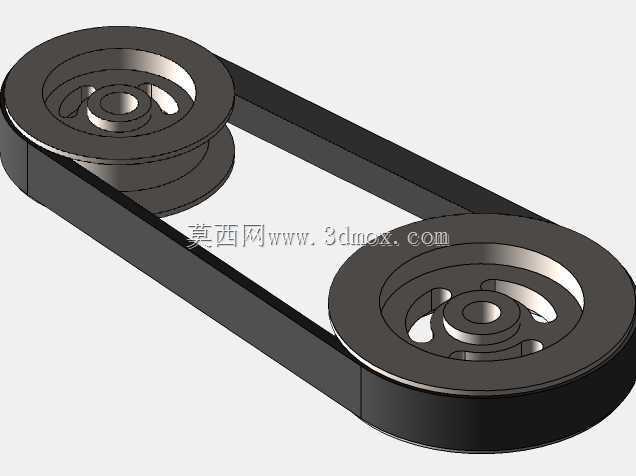

　　从安装边界来看，这套结构的中心距预留了合理的张紧调节余量，建模时已经考虑了实际安装时的张紧行程，两个带轮的轴线平行度公差在模型的装配约束里做了对应设置，避免实际装配时出现带轮偏斜，导致V带运行时跑偏、单侧磨损加剧的问题。带轮的轴孔位置预留了标准键槽的安装空间，键槽的尺寸匹配普通平键的国标规格，装配时不需要额外做二次加工就可以完成与传动轴的周向固定，保证扭矩传递的可靠性。V带的模型长度完全匹配两个带轮的基准直径与中心距，带体的截面尺寸和轮槽完全契合，装配状态下带体的张紧度处于合理区间，既不会因为张紧力过大导致轴承受力过载，也不会因为张紧力不足出现空载打滑的问题。

　　从功能特性上看，这套传动结构运行时噪音低，不需要复杂的润滑维护，相比齿轮传动对安装精度的容忍度更高，在存在一定安装误差、工作环境有少量粉尘的场景下也能稳定运行。带轮的减重孔设计除了降低自重，也方便现场安装时的吊装与对位，轮槽的表面粗糙度在建模时做了对应工艺预留，实际加工后可以保证带体与轮槽的摩擦系数处于合理范围，兼顾传动效率与带体使用寿命。在结构细节上，带轮的轮缘外侧做了微小的倒角处理，避免装配时刮伤V带的侧面，轮毂的端面也做了止口设计，方便与轴肩定位，保证带轮安装后的轴向位置精度，不需要额外调整就可以保证两个带轮处于同一平面内。

　　很多刚接触机械设计的人员做V带传动建模时，往往只关注带轮和带体的外形匹配，忽略实际安装时的张紧空间、轴系固定的结构预留、动平衡的结构要求，这套模型在搭建时就把这些工程实际中的细节全部纳入考量，比如带轮的轮辐厚度是按照传递额定扭矩时的应力分布设置的，不会出现应力集中导致的轮辐断裂问题，V带的弯曲半径也符合带体的最小弯曲半径要求，避免带体长期运行时出现早期疲劳断裂。在不同的应用场景下，这套结构只需要调整带轮的直径配比、中心距尺寸，就可以适配不同的传动比、不同功率的动力传输需求，不需要对整体结构做颠覆性修改，具备很强的通用适配性。
