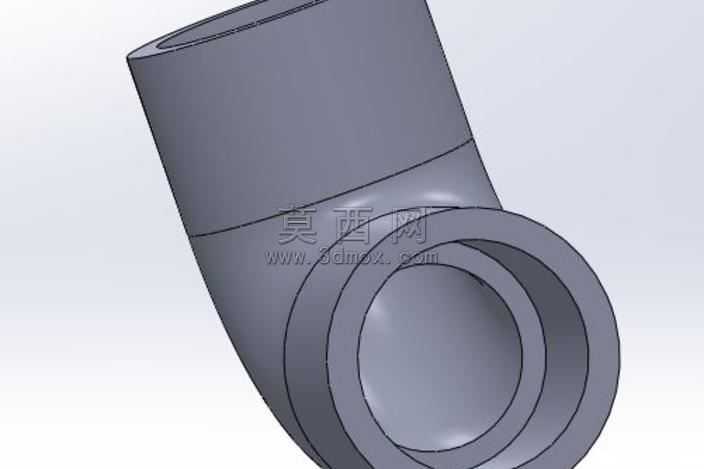

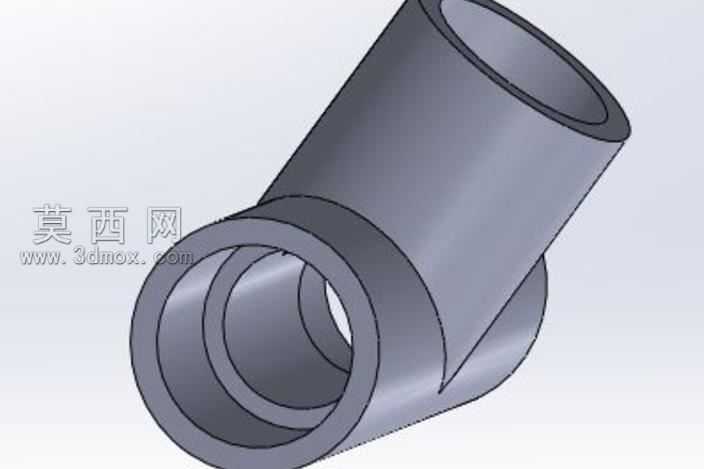

CPVC45度弯头管道连接件三维建模

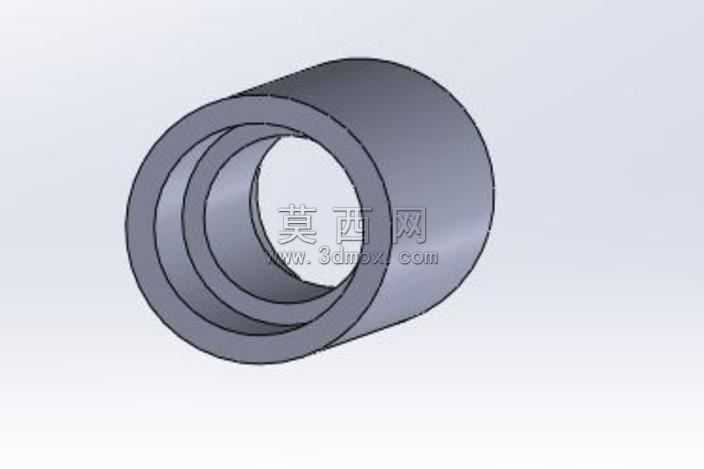

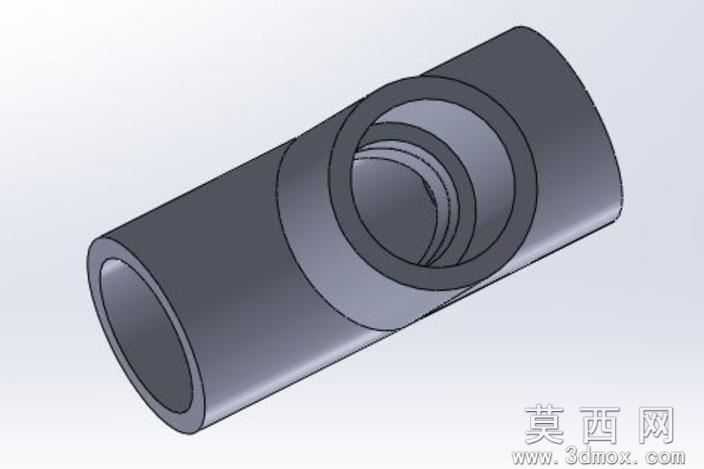

本模型为适配实际使用需求自主搭建的CPVC管道弯头连接件，建模过程以实际工程使用的5/8规格CPVC管材参数为核心依据，首先在三维建模环境中绘制基准草图，精准标定管道通径、壁厚、弯头曲率半径以及侧接接口的同轴度参数，确保各接口尺寸与对应规格CPVC管材的公差要求匹配。建模时采用实体拉伸与旋转切除结合的方式构建主体管道结构，弯头过渡段采用平滑圆弧放样，避免流体通道内出现突兀折角，还原真实CPVC弯头的流道形态；侧接接口部分通过凸台拉伸构建承插式连接结构，接口处的限位凸缘、密封槽位均按照实际管件的装配要求做等比例还原，保证模型可直接用于装配干涉校验。材质渲染阶段，为模型赋予哑光深灰色硬质塑料材质，调整材质的粗糙度、反光度参数匹配CPVC管材的真实表面质感，同时对模型的棱边做微小圆角处理，还原注塑成型管件的边缘工艺特征，避免尖锐直角带来的失真感。结构设计上，模型将弯头主体与侧接接口整合为一体化结构，拆分出的两个组成部分分别对应弯头主体段与接口衔接段，各段的配合面做了贴合度优化，可模拟实际管件的粘接装配效果。设计初衷是填补现有通用模型库中对应规格CPVC管件的缺失，建模全程以实际使用需求为导向，没有做冗余的装饰性结构，所有尺寸参数均参考实际施工所用的CPVC管件测量值设定，既保证了外观与真实产品的一致性，也保留了内部流道、连接结构的完整参数，可用于管路排布模拟、装配演示、施工方案校验等场景，模型的结构分层清晰，各特征参数可编辑，能够根据实际使用需求调整管径、弯头角度、接口位置等参数，适配不同的管路设计场景。
