工业焊接实训防护操作舱结构设计

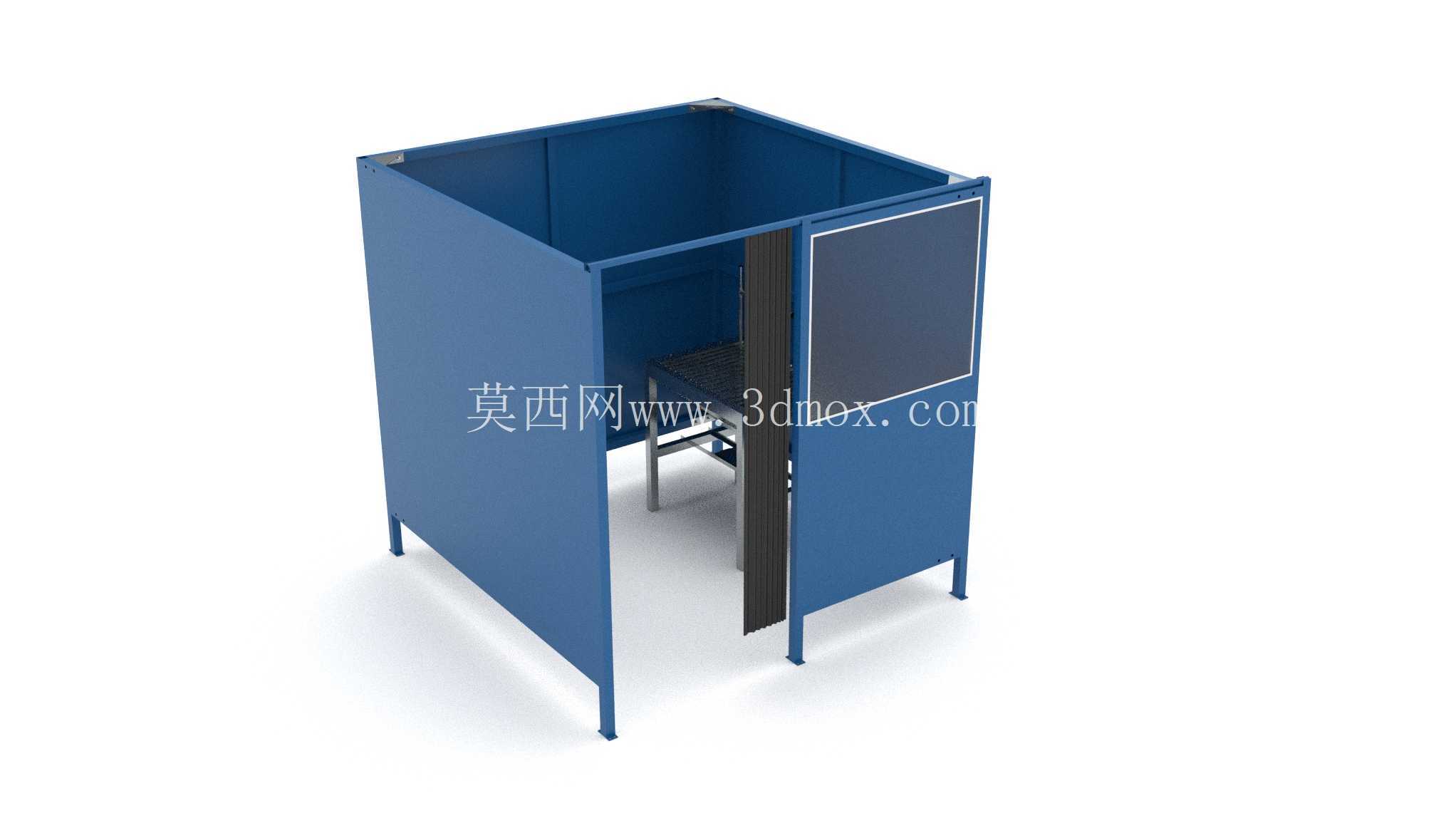

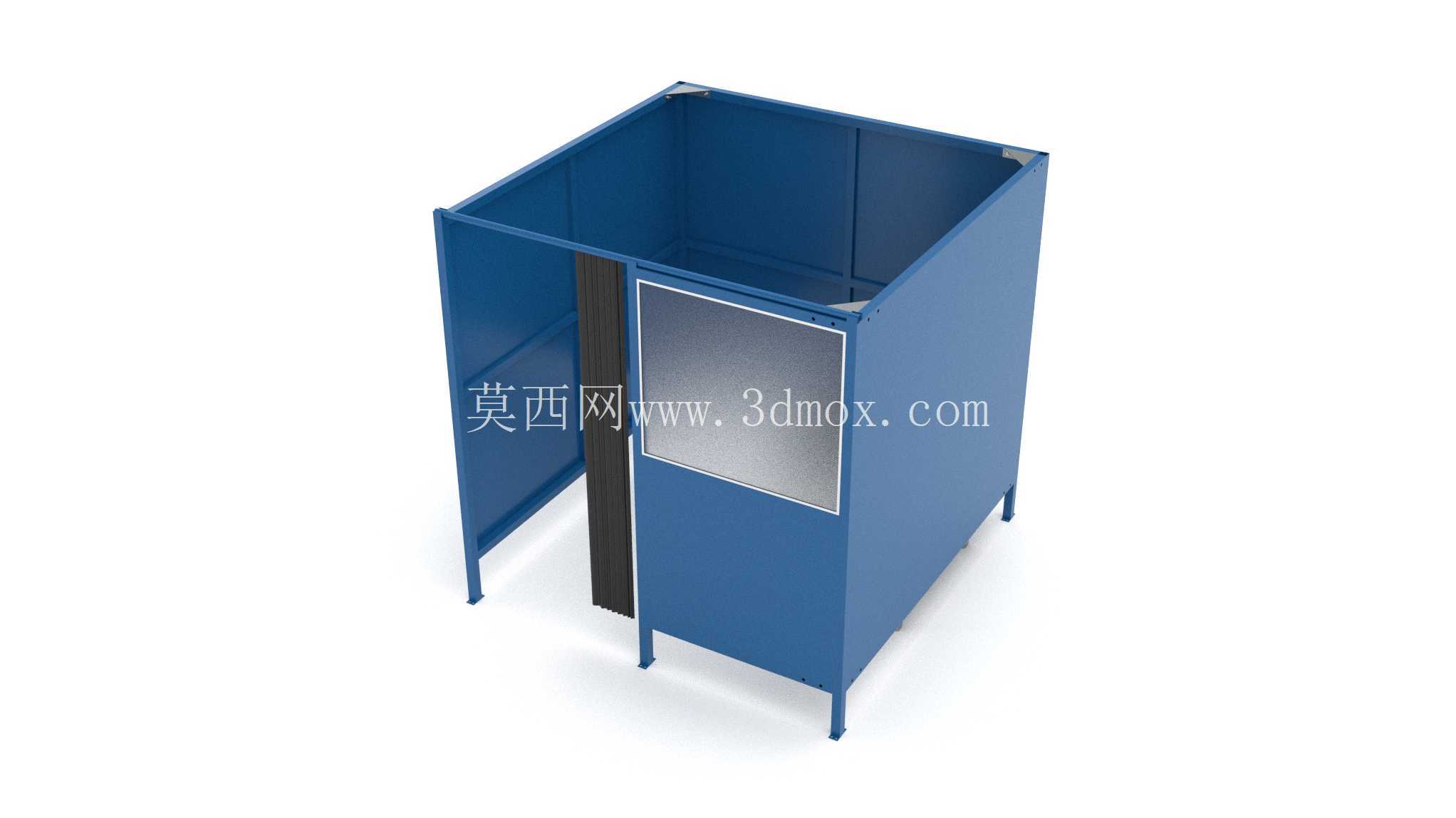

　　在焊接实训车间、小型零部件焊接加工工位的布局规划中，这类独立焊接操作舱的应用十分普遍，核心作用是将焊接作业产生的弧光、焊烟、飞溅碎屑控制在封闭舱体范围内，避免对周边作业区域造成干扰，同时也能为作业人员提供相对独立的操作空间，减少不同工位之间的交叉影响。从结构设计来看，整个舱体采用方管做内部支撑骨架，外覆冷轧钢板折弯成型的壁板，所有拼接位置都做了满焊密封处理，避免焊烟从板缝处溢出；舱体正面设置带深色防弧光玻璃的观察窗，玻璃采用内嵌式安装，周边压有耐高温密封胶条，既可以让外部指导人员清晰观察内部操作情况，又能阻挡弧光外泄伤害周边人员视线。舱体侧面预留了半开式操作入口，入口处挂装防火阻燃挡帘，挡帘采用分段式结构，方便人员进出同时尽可能减少舱内烟尘外溢，挡帘材质选用耐温≥200℃的硅橡胶涂覆玻纤布，长期受焊接飞溅冲击也不会出现烧穿破损的问题。舱体底部设计了四个可调式支撑脚，单个支撑脚的调节行程为50mm，可以适配车间地面不平整的安装场景，保证整个舱体放置平稳不会出现晃动；支撑脚与舱体底架采用螺栓连接，后期如果需要移动舱体，也可以更换为福马轮实现短距离移位。

　　舱体内部的净操作空间经过反复校核，宽度设置为1200mm、深度1500mm、高度2000mm，足够容纳一名操作人员站立完成小型工件的手工电弧焊、气保焊作业，内部侧壁预留了焊枪挂架、工具置物板的安装孔位，用户可以根据自身作业需求加装配套辅具；顶部预留了标准直径的排风法兰接口，可以直接对接车间的集中焊烟净化系统，也可以单独配套小型滤筒式焊烟净化器使用，保证舱内作业时烟尘浓度符合职业健康要求。设计过程中重点考虑了钣金加工的工艺性，所有壁板的折弯圆角都统一设置为R3，减少折弯模具的更换频次，壁板与骨架的连接全部采用内侧螺栓固定，外表面没有突出的螺丝头，既提升了外观整洁度，也避免焊接飞溅附着在螺丝缝隙处造成后期清理困难。

　　舱体的观察窗采用可拆卸式压条固定，当防弧光玻璃长期受飞溅磨损出现透光率下降时，只需要拆下压条就可以快速更换玻璃，不需要对整个舱体进行拆解。考虑到实训场景的使用需求，舱体内部还预留了焊接电源、接地端子的安装位置，电源线、气路管线都可以通过侧壁的穿线孔引入舱内，穿线孔处加装橡胶护圈，避免管线被钢板锐边割破造成安全隐患。舱体的整体承重经过校核，底架采用40402mm的方管焊接成型，均匀承重可以达到500kg，完全满足小型工件焊接、实训操作的承重需求，即使在舱内放置小型焊接变位机、工装夹具也不会出现底架变形的问题。

　　在安装边界上，舱体放置时需要与周边墙体、其他设备预留至少300mm的检修间距，方便后期对舱体侧壁、排风接口进行维护，顶部排风接口对接管道时需要做软连接处理，避免通风管道的振动传递到舱体造成共振异响。不同于大型的集中焊接工作站，这类小型独立焊接舱的灵活性更强，既可以单台放置用于单个焊接工位，也可以多台并排布置组成焊接实训区，不需要对车间地面做特殊的预埋处理，只要地面平整度满足要求就可以直接放置使用，对于职业院校的焊接实训车间、小型加工企业的零散焊接工位来说，适配性非常高。设计时还特意将舱体的所有棱角都做了倒钝处理，所有外露的钢板边缘都折有15mm的安全边，避免人员进出时被锐边划伤，舱体入口处的门槛高度控制在20mm以内，方便人员进出同时也能防止少量焊接飞溅滚出舱外。
