多级啮合复合齿轮传动结构设计

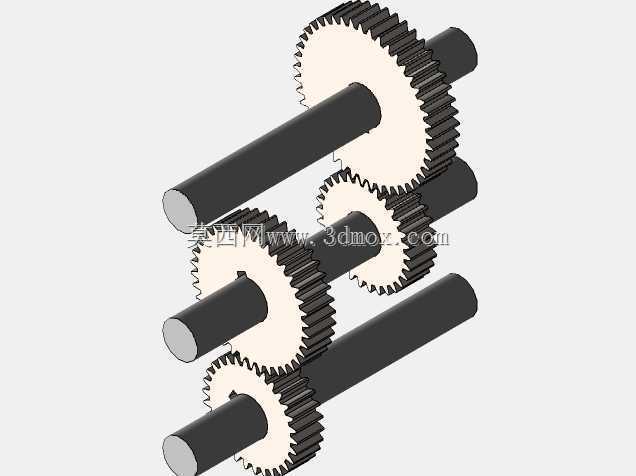

　　在各类需要大传动比、紧凑安装空间的动力传递场景中，单级齿轮副往往受限于中心距、齿数比的约束，无法在有限空间内实现预期的转速匹配与扭矩输出，复合齿轮系正是为解决这类工程痛点设计的传动结构。这套传动结构采用多轴平行布置的方案，将不同齿数的齿轮固连在同一根传动轴上，通过相邻轴上齿轮的依次啮合，把输入轴的动力逐级传递至输出端，相比单对齿轮传动，能在更小的轴向与径向占用空间内实现更高的传动比，同时保证传动过程的平稳性。从实际应用场景来看，这类复合齿轮结构广泛出现在小型动力减速装置、精密进给机构、低速大扭矩输出的传动单元中，比如小型输送设备的驱动端、实验室精密传动试验台、轻工机械的动力传递模块，都能见到这类排布的齿轮组身影。

　　设计这类齿轮结构时，首先要匹配传动链的总传动比要求，将总传动比合理分配到每一级啮合副上，避免单级传动比过大导致小齿轮齿数过少，引发根切、啮合重合度不足的问题；每一级的齿轮模数要根据该级传递的扭矩大小核算，靠近输入端的齿轮副转速高、扭矩小，可选用稍小模数，靠近输出端的齿轮副扭矩逐步增大，模数也要对应调整，保证轮齿的接触强度与弯曲强度满足负载要求。轴系的排布上，所有传动轴均采用平行布置方案，相邻轴的中心距要根据啮合齿轮的分度圆直径精确计算，既要保证轮齿啮合的侧隙在合理区间，避免卡滞或回程间隙过大，也要控制整体结构的外轮廓尺寸，适配安装腔体的边界限制。每根轴上固连的两个齿轮要保证同轴度公差，装配后齿圈的径向跳动、端面跳动要控制在精度等级允许范围内，避免传动过程中出现偏载、轮齿局部磨损加剧的问题。轮齿采用标准渐开线齿形设计，啮合重合度大于1.2，保证传动过程中始终有至少一对轮齿处于啮合状态，降低传动冲击与噪音。安装边界方面，这套齿轮组的所有轴端支撑位置要匹配对应轴承的安装尺寸，输入轴与输出轴的轴伸长度、键槽尺寸要适配外接动力源与负载的连接要求，整体结构的外轮廓没有突出的尖锐结构，可直接嵌入对应的设备传动腔体内，不需要额外做避让设计。

　　实际运行过程中，动力从其中一根轴输入后，通过轴上固连的齿轮带动相邻轴的齿轮转动，相邻轴上另一个固连的齿轮再带动下一级轴的齿轮，经过多级啮合后最终从输出轴输出动力，整个传动链的动力传递效率高，结构紧凑，不需要额外的中间传动构件，装配时只要保证各轴的平行度公差、齿轮的轴向定位准确，就能实现长期稳定的动力传递。相比行星齿轮结构，这类定轴复合齿轮系的加工、装配难度更低，维护成本也更小，适合对成本控制有要求、传动比需求适中的工业场景；相比蜗轮蜗杆传动，它的传动效率更高，不会出现长时间运行下的过度发热问题，适合连续运转的工作工况。

　　设计过程中还要考虑润滑路径的布置，齿轮啮合位置要预留足够的润滑空间，可采用油脂润滑或者稀油飞溅润滑，保证轮齿啮合面始终有润滑油膜覆盖，降低齿面磨损，延长结构的整体使用寿命。每一级齿轮的齿数搭配还要避免出现齿数公约数过大的问题，防止轮齿啮合过程中出现固定齿面反复接触，导致磨损不均匀的情况，尽量让相邻啮合齿轮的齿数互为质数，让轮齿磨损均匀分布，提升长期运行的精度保持性。轴的材质选用45号钢调质处理即可满足常规负载需求，齿轮可根据负载等级选用45号钢高频淬火或者20CrMnTi渗碳淬火，保证齿面硬度与芯部韧性，兼顾抗冲击能力与耐磨性能。
