在各类需要同轴动力换向、同轴线轴系间动力传递的机械传动场景中,这类恢复齿轮系(也常被工程人员称作反转齿轮组、同轴回传齿轮系)是非常常见的传动结构单元,很多初次接触传动设计的工程师容易把它和普通定轴轮系、行星轮系混淆,实际上它的核心应用边界非常明确:当输入轴与输出轴的轴线处于同一条直线上,且需要实现输入与输出的特定转向匹配、同时完成固定传动比的动力传递时,这套结构就能发挥不可替代的作用,不需要额外引入偏心轴系或者复杂的行星架结构,整体的加工、装配、维护成本都比同工况下的行星传动方案低不少。
从实际应用场景来看,这类齿轮系广泛出现在小型机电设备的动力回传结构、精密仪器的进给传动单元、部分小型电源变压器配套的调压机构传动链路、甚至是老式机械计数装置的进位结构里,很多人在拆解小型减速电机、同轴布置的手动调节机构时,经常能看到类似的齿轮排布——它不需要改变轴系的整体布置方向,就能在同一条轴线上完成动力的传递与转向调整,对于安装空间轴向长度受限、径向有一定布置余量的设备来说,这套结构的空间利用率非常有优势。

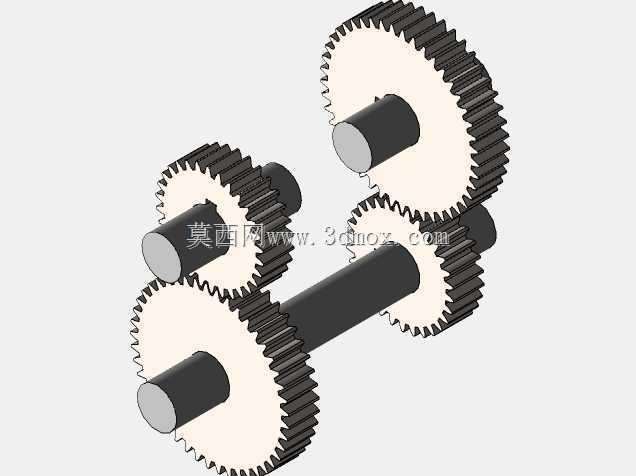

从功能特性上拆解这套齿轮系,首先要明确它的传动逻辑:输入轴上的主动齿轮首先啮合中间的过渡惰轮组,通过多层惰轮的齿数匹配,最终将动力传递到与输入轴同轴布置的输出齿轮上,整个轮系的传动比可以通过调整各级齿轮的齿数、模数来灵活匹配,既可以实现等速传动(输入输出转速一致,仅调整转向),也可以实现定比减速或者增速,完全取决于实际工况的转速扭矩需求。和普通的单对齿轮传动不同,这套结构里的中间惰轮不参与传动比的计算,只负责改变传动方向、调整轴系的中心距匹配,设计的时候需要重点关注惰轮的支撑刚度,避免因为惰轮轴受力变形导致轮齿啮合间隙过大、传动噪音升高甚至打齿的问题。
说到设计思路,做这套结构的三维建模和工程化设计时,首先要明确的是安装边界的约束:因为输入输出轴同轴,首先要确定两端轴的轴径、轴伸长度、以及对应的轴承安装位尺寸,所有齿轮的分度圆、齿顶圆都不能超出设备预留的径向安装空间,同时要保证相邻齿轮之间留有足够的装配间隙,避免轮齿转动时发生干涉。齿轮参数选择上,因为这类结构大多传递中小扭矩,模数一般选0.5到2模之间的小模数齿轮即可,齿形优先选标准渐开线直齿,加工难度低、装配时不需要考虑轴向对位的问题,对安装误差的容忍度更高;如果是有低噪音需求的场景,可以换成斜齿,但要额外考虑斜齿轮传动产生的轴向力,对应调整轴承的选型和轴系的轴向定位结构。
尺寸设计上有几个容易踩的工程坑:首先是中间惰轮的中心距计算,必须严格按照模数、齿数、变位系数来核算实际中心距,不能直接用理论中心距加工安装孔,否则很容易出现轮齿啮合过紧导致转动卡滞、或者啮合间隙过大导致回差超标的问题;其次是轴的台阶设计,每个齿轮的定位轴肩高度不能超过齿轮的齿根圆高度,否则装配时齿轮无法推到位,会出现轴向窜动;另外要注意所有齿轮的齿宽要匹配,一般主动轮的齿宽比从动轮大1到2毫米,抵消装配时的轴向错位误差,保证轮齿的有效啮合宽度满足扭矩传递的要求。
安装边界方面,这套齿轮系整体的外轮廓是由最大的那个齿轮的齿顶圆决定的,设计外壳或者安装腔体的时候,内壁要和最大齿顶圆留有至少2到3毫米的安全间隙,避免加工误差导致齿轮转动时刮蹭腔体内壁;轴系的支撑端要预留轴承的安装位置,如果是低速轻载场景,可以用铜套代替滚动轴承,进一步压缩径向安装空间,但要预留润滑脂的存储槽,避免长期转动出现磨损。另外,整个轮系的轴向固定要可靠,每个齿轮和轴之间可以用键连接或者过盈配合,轴的两端用卡簧或者端盖限位,避免转动过程中齿轮轴向窜动导致脱啮。
从实际使用的角度看,这类齿轮系的维护成本很低,因为结构简单,没有复杂的浮动构件,只要装配时保证啮合间隙合适、定期补充润滑脂,长期运行的故障率非常低;相比带传动、链传动,它的传动精度更高,没有打滑或者传动滞后的问题,适合对传动比准确性有要求的场合;相比行星齿轮结构,它的零件数量更少,加工不需要高精度的行星架,对中小批量的设备生产来说,成本优势非常明显。很多工程师在做同轴传动方案选型时,往往第一反应是选行星减速器或者同轴联轴器,但实际上如果传动比要求不大、扭矩负载在中小范围,这套恢复齿轮系的方案性价比更高,而且装配难度低,后期维护也更方便。
建模的时候要特别注意轮齿的啮合干涉检查,很多新手建模时只把齿轮按位置摆好,不做动态干涉检查,实际转动起来就会发现轮齿之间有穿模的问题,正确的做法是在装配环境下按照实际传动比做齿轮的转动约束,模拟整个转动行程,检查每一个啮合位置的齿侧间隙,确保没有硬干涉;另外轴和齿轮的配合公差要标注清楚,一般孔和轴的配合选H7/h6的间隙配合,既保证装配方便,又不会有太大的同轴度误差。如果是用于有回差要求的精密场合,可以把其中一个惰轮做成可调中心距的结构,通过调整惰轮的位置来消除齿侧间隙,进一步提高传动精度,这种调整结构在精密仪器的手动调节旋钮传动链里非常常见,能有效避免调节时的空程问题。
