风扇控制用旋转开关结构三维设计

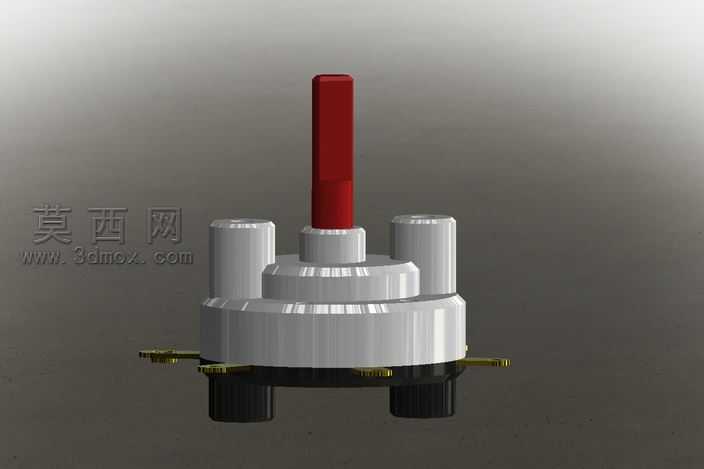

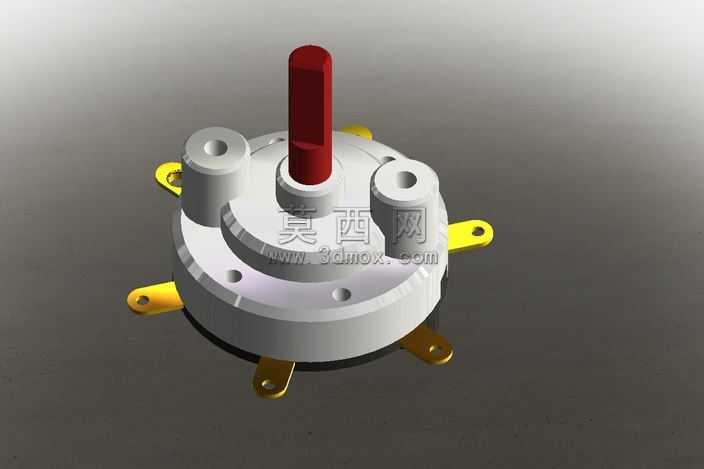

本作品为风扇控制用途的旋转开关三维建模作品，建模过程依托三维参数化设计软件完成，整体采用自底向上的建模思路，先拆分开关的各个功能零部件逐一完成特征构建，再通过装配约束完成整体组合，完整还原了旋转开关的实际结构形态与功能逻辑。建模阶段针对不同部件的形态特征选用适配的建模命令，开关的主体基座部分采用旋转凸台命令生成多层阶梯式圆柱结构，精准还原基座的分层轮廓与安装定位结构；顶部的操作拨杆采用拉伸凸台结合圆角命令处理，还原拨杆的长条形操作形态与边缘过渡特征，保证拨杆的握持操作形态符合实际使用需求；基座周边的接线端子采用拉伸与切除命令结合，构建出端子的伸出形态与接线定位结构，底部的安装支脚同样通过拉伸特征完成，还原支脚的安装固定形态。材质与渲染阶段，根据不同部件的实际材质属性赋予对应材质参数，主体基座部分赋予哑光浅灰色工程塑料材质，调整材质的粗糙度与反光度参数，还原家用开关塑料外壳的哑光质感；顶部操作拨杆赋予深红色硬质塑料材质，通过色彩区分操作部件与主体结构，提升视觉辨识度；接线端子部分赋予黄铜金属材质，调整金属的反射率与光泽度参数，还原金属导电部件的金属质感；底部安装支脚赋予黑色耐磨工程塑料材质，区分安装结构与主体结构。整体渲染采用柔和的漫反射光源布置，避免生硬阴影遮挡结构细节，多角度呈现开关的外部轮廓与部件布局。结构设计层面，完整还原旋转开关的档位切换结构逻辑，基座的多层圆柱结构对应内部的档位接触片安装空间，周边对称布置的接线端子对应不同档位的电路接线点位，顶部拨杆与内部旋转轴联动，转动拨杆即可实现不同档位的电路通断切换，满足风扇多档位风速调节的控制需求，底部的支脚结构用于开关在风扇机身内的安装固定，保证开关使用过程中的结构稳定性。建模过程中对各个部件的装配间隙进行了合理预留，还原实际产品的装配公差要求，所有特征均采用全参数化构建，后续可根据实际使用需求调整档位数量、基座尺寸、拨杆长度等参数，适配不同规格风扇的控制需求，整体模型结构完整，细节还原度高，可用于产品结构展示、装配教学、电控元件设计参考等场景。
