自动液压管材折弯加工设备三维模型

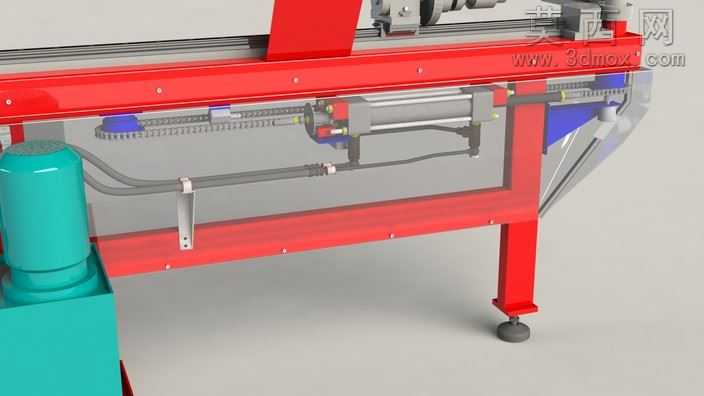

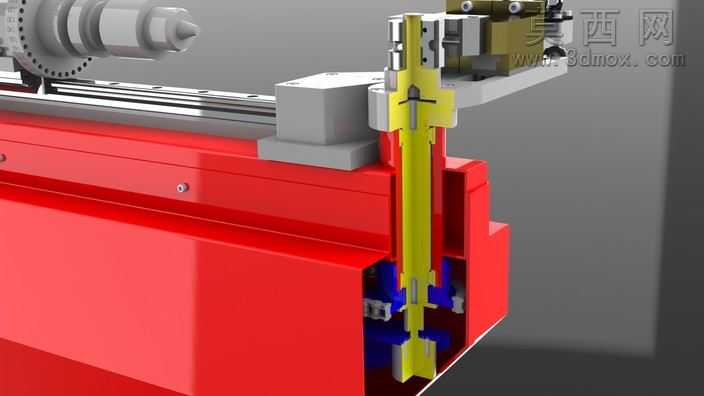

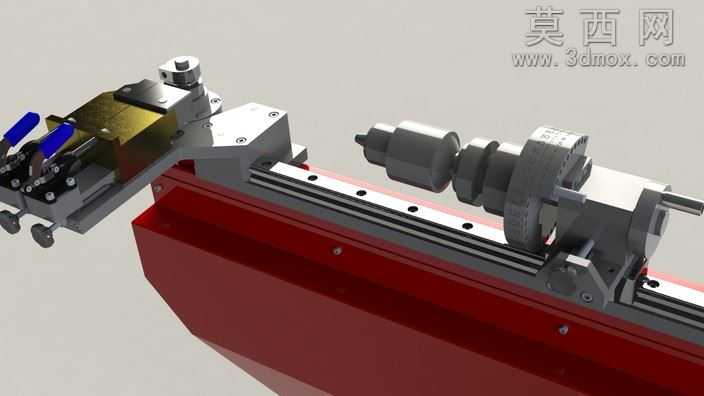

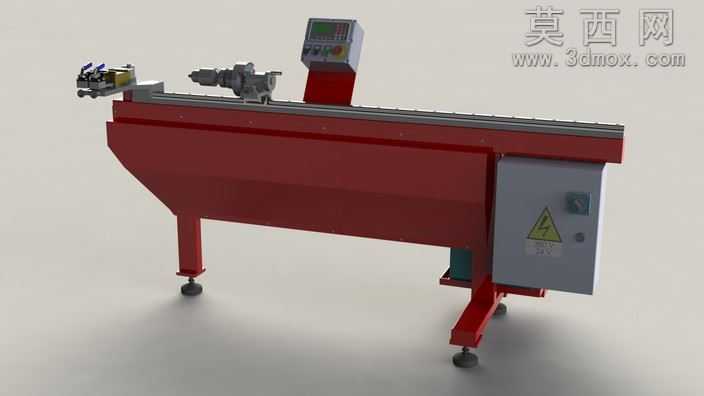

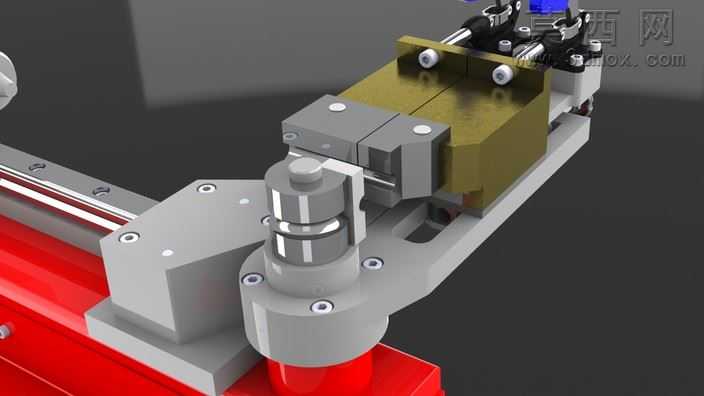

本作品为自动液压管材折弯加工设备的三维建模成果，建模过程中严格遵循工业机械设计的规范逻辑，先完成整体机架的基准搭建，采用卧式长床身作为设备的承载主体，床身下部设计为漏斗式集屑结构，兼顾加工过程中的废料收集功能，床身底部配置可调节支撑脚轮，方便设备的移位与水平校准。建模阶段对各功能模块进行了独立拆分与装配校验：床身上方铺设直线导轨作为加工进给的导向结构，导轨一端配置自动进给夹持机构，用于管材的装夹与轴向送进，中部安装折弯执行机头，集成液压驱动的弯折执行组件，可完成不同半径的管材弯折作业，机头上部配置数控操作面板，用于加工参数的设置与设备运行状态的实时显示，床身侧部安装独立电气控制柜，柜面设置急停按钮、电源开关与高压警示标识，柜体内部预留电气元件的安装空间，同时在床身下部集成简化结构的液压泵站，为折弯动作提供稳定的液压动力输出。材质渲染阶段，对床身主体采用哑光工业红漆材质，还原工业设备的经典涂装质感，电气控制柜采用浅灰色金属烤漆材质，操作面板采用深灰塑料搭配亮面显示屏材质，导轨与加工机头的金属运动部件采用拉丝不锈钢与镀铬金属材质，脚轮采用黑色橡胶搭配金属支架材质，警示标识采用黄底黑字的标准安全标识贴图，整体渲染效果贴近真实工业设备的视觉表现。结构设计上充分考虑了零部件的通用化选型，所用的轴类零件、滚动轴承、直线导轨等均采用市场通用标准件规格，无需定制特殊梅尔卡多类非标部件，降低了设备的生产制造成本与后期维护难度，设备同时支持自动折弯与手动旋转校准两种作业模式，可适配不同规格管材的弯折加工需求，各运动部件的装配间隙经过合理校验，不存在结构干涉问题，完整还原了液压弯管折弯设备的全部结构细节与功能逻辑，可作为机械设计教学、设备方案展示、非标设备改造参考的数字化三维素材使用。
