剪式螺旋顶升钣金底座承载结构

项目分类:千斤顶 发布时间:2025-01-05 ID:878450
  • 剪式螺旋顶升钣金底座承载结构
  • 剪式螺旋顶升钣金底座承载结构
  • 剪式螺旋顶升钣金底座承载结构
  • 剪式螺旋顶升钣金底座承载结构
  • 剪式螺旋顶升钣金底座承载结构
  • 剪式螺旋顶升钣金底座承载结构
  • 剪式螺旋顶升钣金底座承载结构
  • 剪式螺旋顶升钣金底座承载结构
  • 剪式螺旋顶升钣金底座承载结构
  • 剪式螺旋顶升钣金底座承载结构
  • 剪式螺旋顶升钣金底座承载结构
  • 剪式螺旋顶升钣金底座承载结构
  • 剪式螺旋顶升钣金底座承载结构
  • 剪式螺旋顶升钣金底座承载结构
  • 剪式螺旋顶升钣金底座承载结构
  • 剪式螺旋顶升钣金底座承载结构

  在车辆应急维保、小型设备工位调平、轻型构件安装对位这类需要小行程稳定顶升的场景里,剪式螺旋顶升结构的应用频次远高于其他顶升构件,而钣金底座作为整套组件直接接触承载基面的核心部件,其结构合理性直接决定整套顶升机构的作业稳定性与负载安全阈值。这套剪式螺旋顶升组件的钣金底座,没有采用传统厚板切削的加工思路,而是选用钣金弯折成型工艺制作,在保证结构强度的前提下大幅压缩了构件自重,同时减少了切削加工带来的材料浪费与加工工序,适配批量生产的成本控制需求。

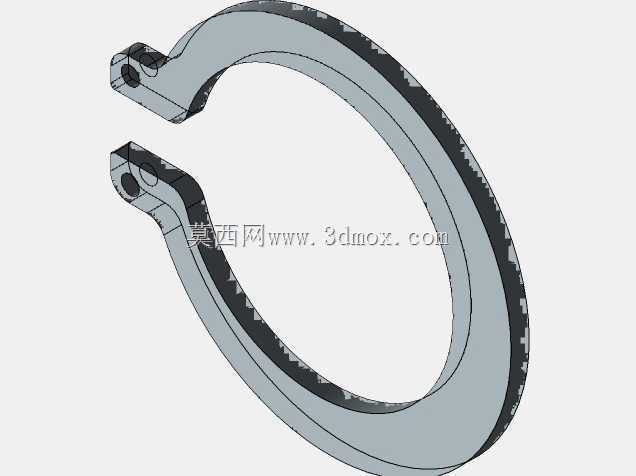

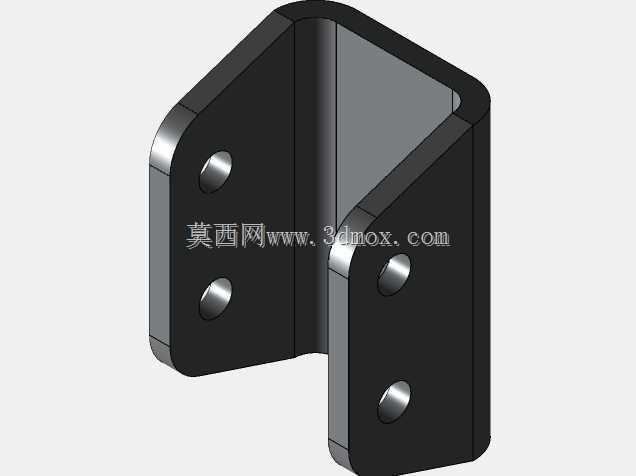

  从实际作业场景来看,这类带钣金底座的剪式螺旋顶升结构,常被用于家用乘用车换胎时的底盘支撑,也可嵌入小型自动化生产线作为工位微调的顶升执行件,还能在仓储货架安装时用于单柱位的高度找平,适配的负载区间覆盖几百公斤到两吨级的轻型顶升需求,作业时不需要外接液压或气动动力源,仅靠手动旋转端部的传动螺杆即可完成升降动作,对无动力供给的户外作业场景适配性极强。设计过程中,钣金底座的弯折角度经过反复校核,底座与下剪臂的铰接孔位同轴度公差控制在0.1mm以内,避免铰接处出现卡滞或偏磨;底座底部的支撑面做了外翻边处理,增大与地面或安装基面的接触面积,降低单位面积压强,防止在软质基面作业时出现底座下陷的问题;底座与剪臂连接的铆接位采用凸台结构补强,避免钣金件在反复受载时出现铆接孔变形、开裂的问题。

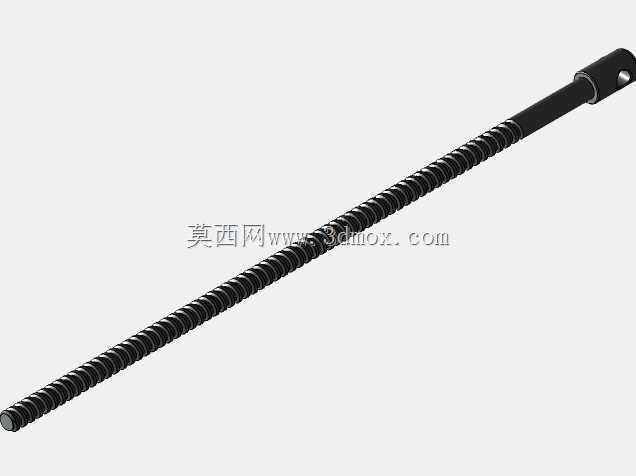

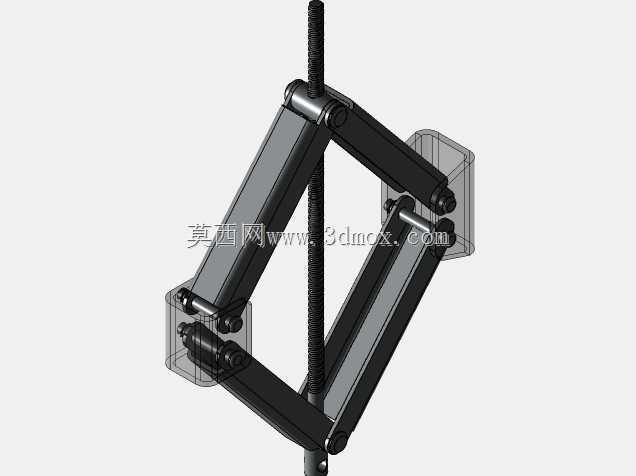

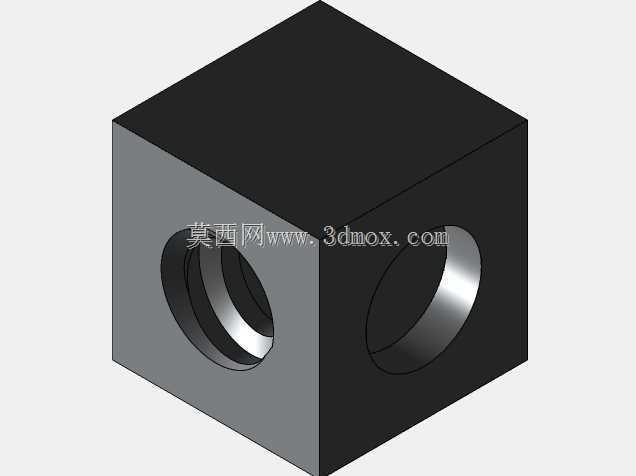

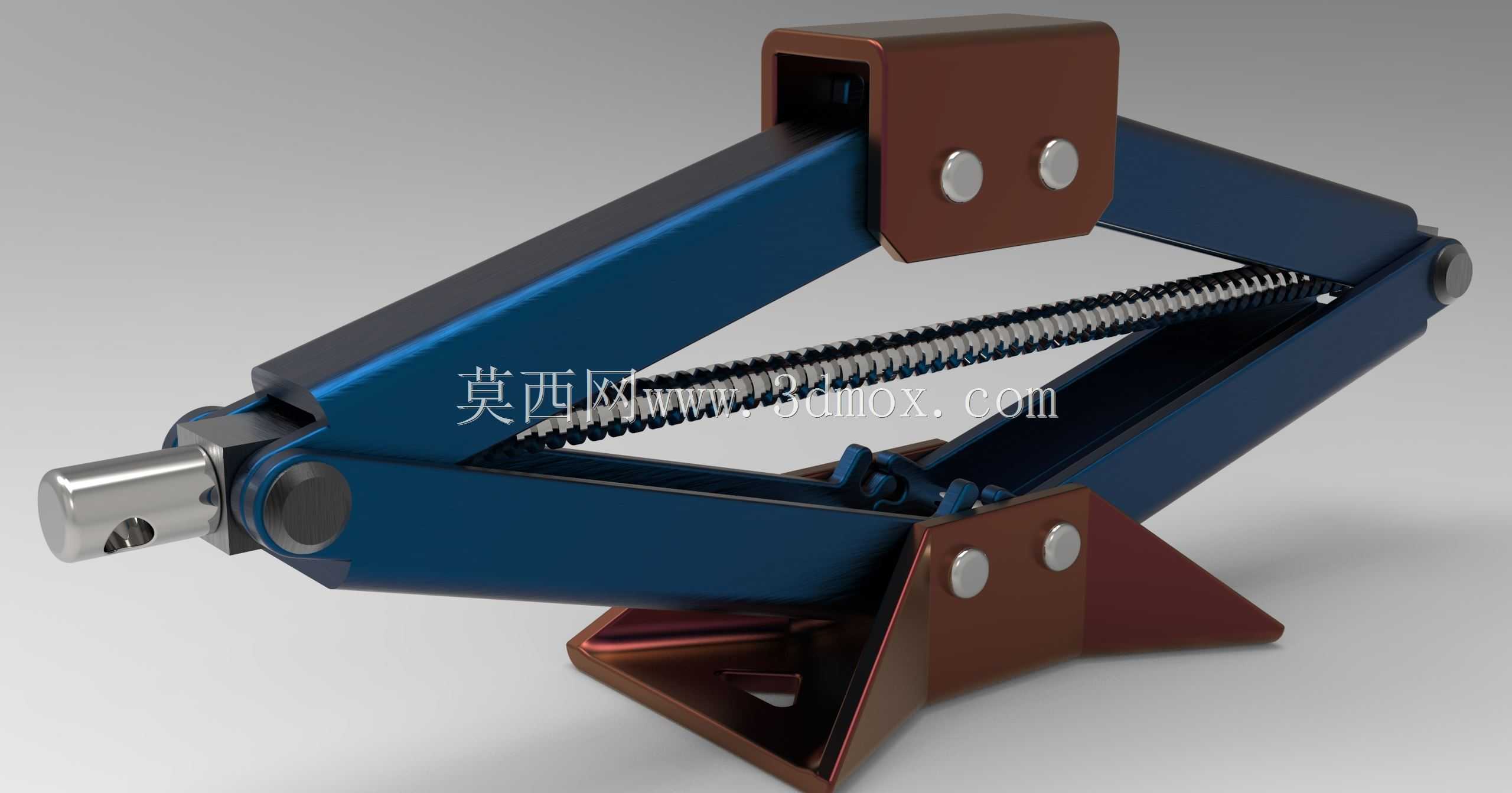

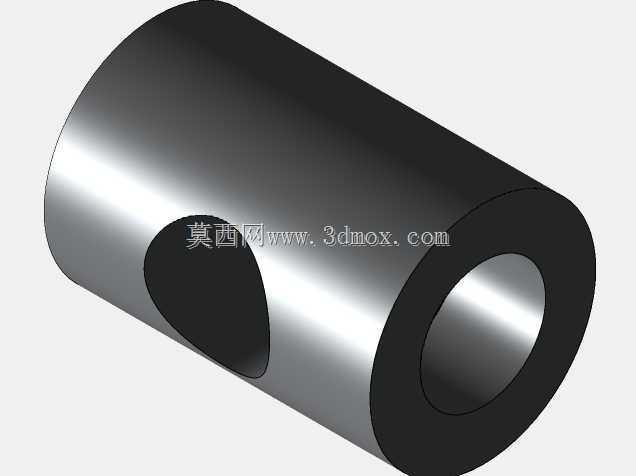

  整套剪臂结构采用对称布局,传动螺杆贯穿两侧剪臂的铰接螺母副,旋转螺杆时两侧剪臂同步收拢或展开,顶升过程中受力始终沿中心轴线对称分布,不会出现偏载侧翻的风险。从安装边界来看,这套组件处于最低收拢位时整体高度控制在100mm以内,能够伸入底盘间隙较小的乘用车底部作业;最大顶升行程可达300mm以上,足够满足乘用车轮胎离地的更换需求;钣金底座的横向支撑宽度控制在150mm左右,不需要过大的放置空间,随车收纳时不会占用过多后备箱储物空间。传动螺杆采用梯形螺纹设计,具备自锁特性,当顶升到达目标高度后,即使撤去外部旋转作用力,整套机构也能在螺纹自锁作用下保持当前高度,不会出现负载下滑的安全隐患,不需要额外加装锁止销或定位构件,简化了操作流程。

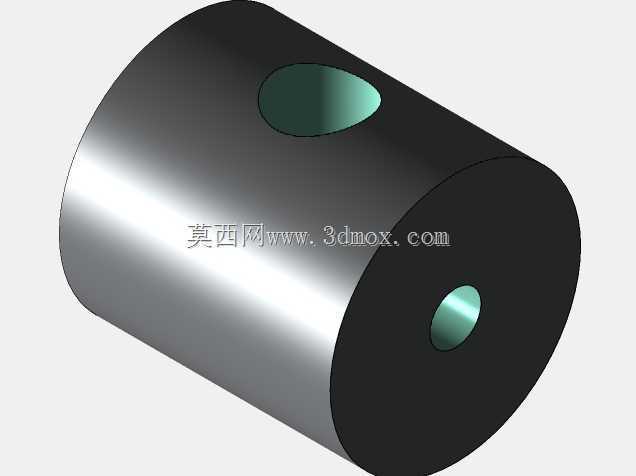

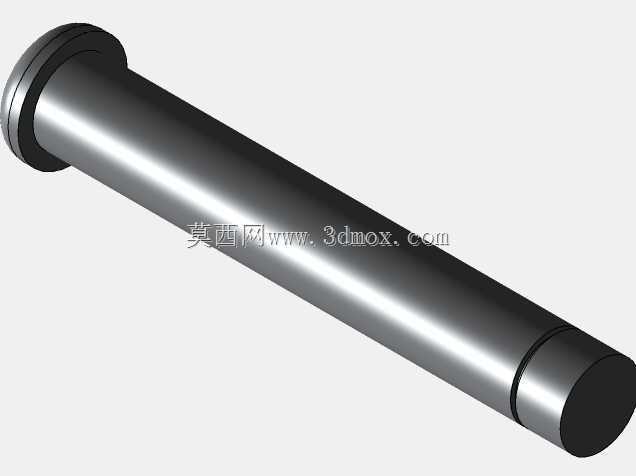

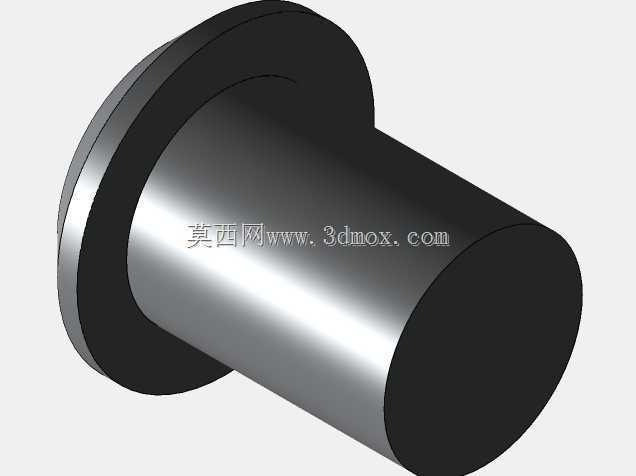

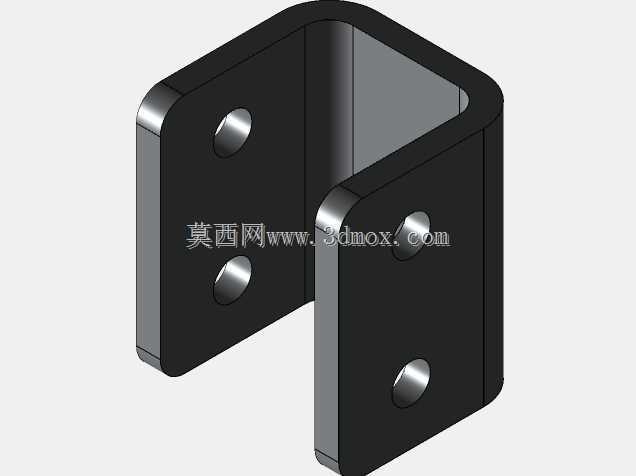

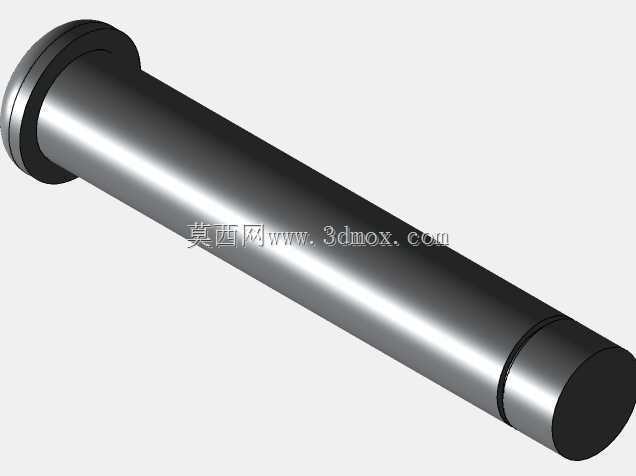

  剪臂与底座、顶托的铰接点均采用销轴加衬套的结构,减少铰接转动时的磨损量,延长构件的整体使用寿命;顶托部位同样采用钣金弯折成型,表面做了防滑齿处理,与被顶升构件接触时能够增大摩擦力,防止顶升过程中构件滑移。在建模过程中,所有钣金件的弯折半径均按照实际钣金加工的工艺要求设置,避免出现弯折半径过小导致的板材开裂问题,同时预留了铆接、装配的工艺间隙,确保三维模型能够直接导出工程图用于生产加工,不需要二次调整工艺参数。这类剪式螺旋顶升结构的核心优势在于结构简单可靠、维护成本极低,没有复杂的液压密封件或气动管路,不存在漏油、漏气的故障风险,仅需要定期在传动螺杆与铰接点涂抹润滑脂即可保证长期正常使用,非常适合作为随车应急工具或小型工位的固定顶升构件使用。
