台面对位加工输送生产线设备结构

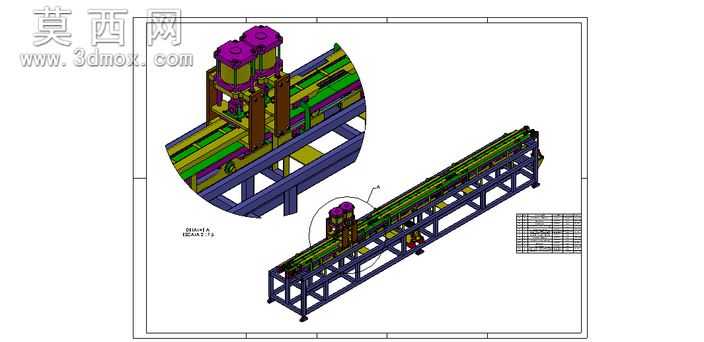

本作品为台面对位加工输送生产线的三维结构模型，采用三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械设计规范，所有零部件均按照实际生产加工的尺寸比例进行1:1还原，无失真缩放与结构错漏。模型整体采用长条形机架布局，底部为方管焊接成型的支撑机架，机架底部配置可调式支撑脚杯，可实现安装过程中的水平度调节，适配不同平整度的车间安装地面。机架上方铺设长距离直线输送导轨，导轨配套滑动载台，可沿机架长度方向完成工件的直线输送动作，输送路径旁设置定位挡停组件，可实现载台到达指定加工工位后的精准定位，保障对位加工的位置精度。模型包含两组对称布置的对位加工机头，机头部分集成双动力驱动组件，通过立柱支架固定在机架侧方，加工端朝向输送载台的作业面，可在载台定位完成后对台面上的工件执行对位加工作业，机头部分设置升降调节结构，可适配不同厚度规格的工件加工需求，拓展设备的适用范围。渲染阶段对不同零部件赋予了差异化的材质属性，机架部分赋予深蓝色金属烤漆材质，输送导轨与载台部分赋予绿色阳极氧化铝材质，动力组件部分赋予紫色工程塑料与金属组合材质，紧固件部分赋予不锈钢金属材质，通过材质的清晰区分可直观分辨不同功能模块的分布与装配关系。设计思路围绕连续化对位加工的生产需求展开，将输送动作与工位对位加工动作进行集成，省去工件在不同工序间转运的辅助时间，提升生产作业的连贯性；双机头的布局可同时完成两个工位的加工作业，有效提升单条生产线的加工效率；整体结构采用模块化设计思路，机架、输送组件、加工机头均可独立拆分，便于后续的维护更换与功能拓展，模型的装配关系完整，可直接用于结构验证、方案展示与生产参考。
