DIN25导轨安装式多回路接线端子排

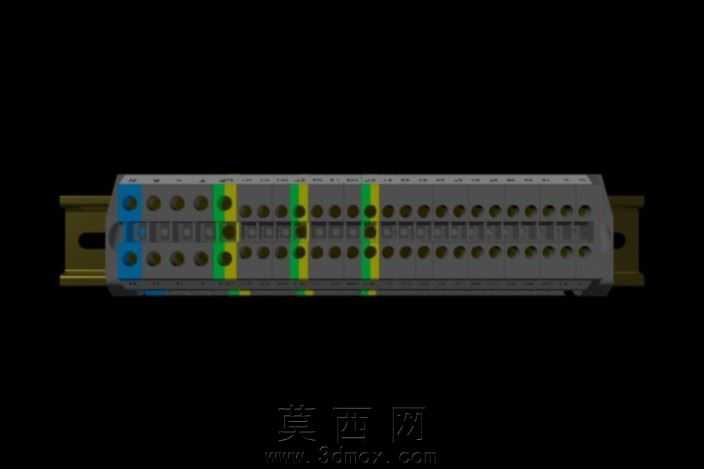

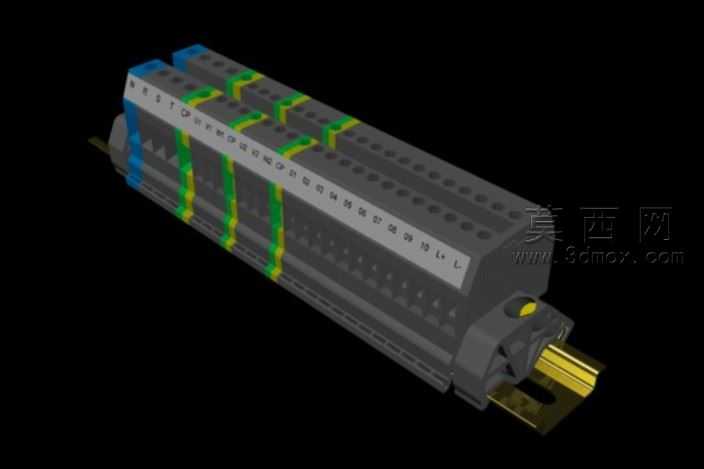

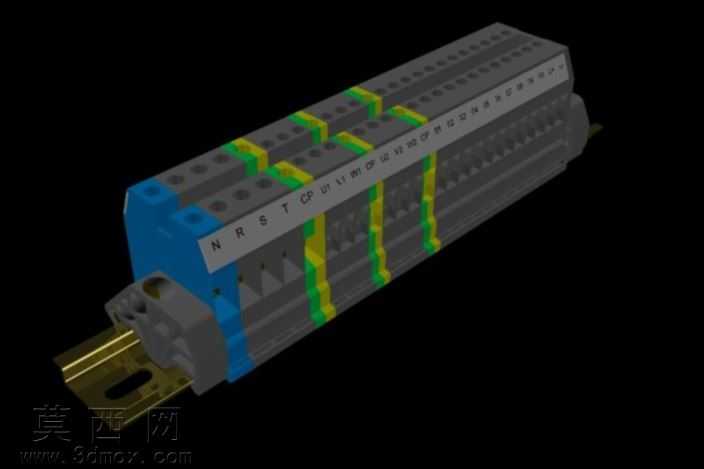

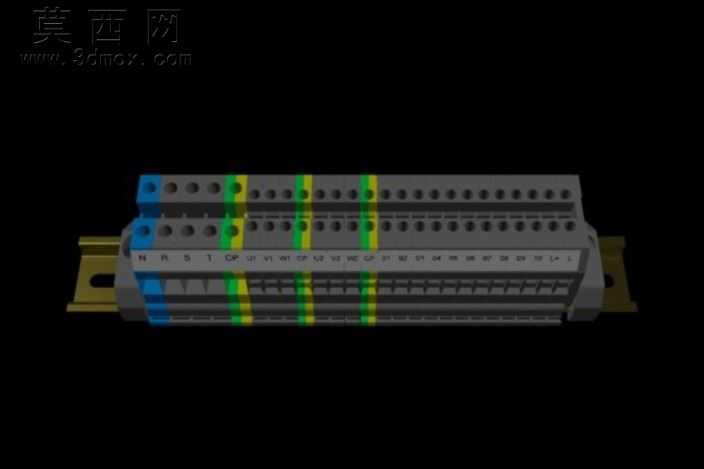

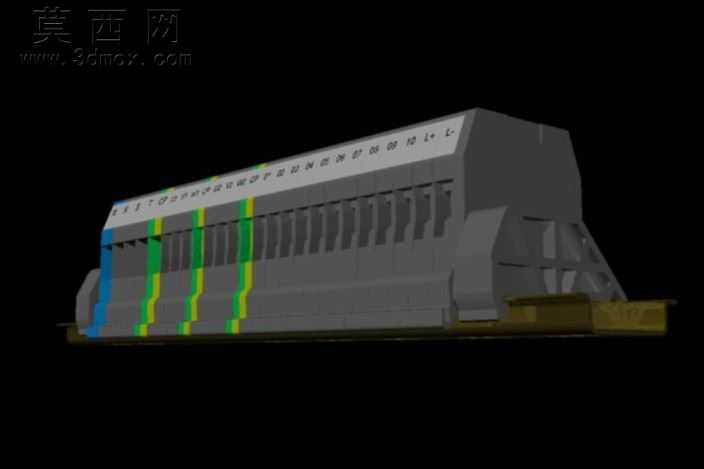

本模型为适配DIN25标准导轨安装的多回路接线端子排三维模型，建模过程中严格遵循工业电气接线元件的实际尺寸规范，先通过草图绘制端子排的整体基座轮廓，以拉伸特征构建蓝色绝缘基座的主体结构，精准还原基座上用于导轨卡装的弹性卡扣结构，确保卡扣的卡槽尺寸与DIN25导轨的截面参数完全匹配，可实现标准导轨上的快速卡装与拆卸。模型对端子排的分层结构做了细致还原，每一路接线位的金属导电嵌件、黄绿相间的标识分隔条都通过独立特征建模完成，标识条上的N、R、S、T等相位标识采用包覆特征制作，还原了实际端子排的相位区分功能。建模时对端子排的接线孔位做了等距阵列处理，保证相邻接线位的间距符合电气安全间隙要求，基座两端的固定挡块结构也做了完整还原，可模拟端子排在导轨上的端部限位效果。材质渲染阶段，绝缘基座部分采用哑光蓝色工程塑料材质，调整材质的粗糙度参数模拟PA66绝缘材料的磨砂质感，金属导电部件采用镀镍金属材质，添加轻微的反射效果还原金属接线件的表面质感，黄绿标识条采用高饱和度的硬质塑料材质，与蓝色基座形成清晰的视觉区分，导轨部分采用镀锌钢板材质，还原标准电气安装导轨的金属光泽。结构设计上，该端子排采用模块化拼接思路，单组端子单元可根据实际接线需求扩展拼接，模型中还原了端子单元之间的拼接卡扣结构，可直观展示多组端子拼接后的整体形态，接线位的压线螺丝结构也做了简化还原，能够清晰展示导线接入后的压紧固定逻辑。整体模型完整呈现了DIN导轨式接线端子排的安装形态、结构组成与功能特征，可用于电气柜布线演示、电气安装教学、配电组件装配模拟等场景，建模过程中对工业标准件的参数还原度较高，各部件的装配关系清晰，能够直观体现这类电气连接元件的实际使用状态。
