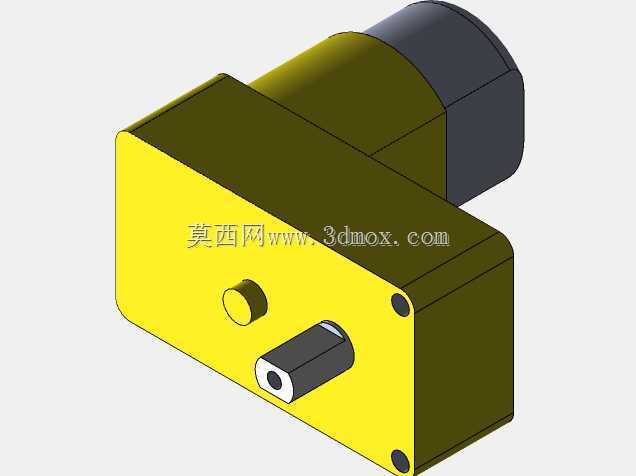

90度直角输出3-6V直流齿轮减速电机

　　这款直角输出的直流齿轮减速电机，在小型自动化执行机构、桌面级创客设备、智能玩具传动系统里的应用占比不低，做结构选型的时候经常会碰到安装空间局促、动力输出方向需要转向的场景，这类90度布局的减速电机刚好能解决直驱电机轴向尺寸过长的问题，不用额外加装锥齿轮换向组件，就能把动力输出方向和电机本体轴线转成垂直布局，大幅压缩传动单元的整体占用空间。从实际使用场景来看，这类3-6V供电的减速电机常被用在小型智能小车的转向驱动、桌面自动送料机构的动力输出、电动小玩具的动作执行、简易机械臂关节的动力源上，因为供电电压和常规干电池、小型锂电池组的输出区间匹配，不需要额外做升压降压电路，外围驱动电路搭建门槛很低，用普通的MOS管或者小型直流电机驱动板就能实现正反转、调速控制，对入门级结构开发者来说上手难度很低。

　　从功能特性上看，电机本体和减速箱集成成90度的一体式结构，减速箱内部是多级直齿齿轮传动，把直流电机本身的高转速低扭矩输出，通过齿轮组的减速比换算成低转速高扭矩的输出特性，输出轴的转速区间刚好匹配小型机构的动作速度需求，不会出现直驱电机转速过快导致机构动作失控、扭矩不足带不动负载的问题。做结构设计的时候，这类电机的安装边界需要重点核对，首先是电机本体的圆柱形机壳部分的直径和长度，要和安装位的避让空间匹配，不能和周边的结构件、电路板出现干涉；其次是减速箱的方形壳体部分的安装固定孔位，要和设备上的安装座定位尺寸对齐，固定的时候要注意锁紧力度，不能把减速箱的塑料壳体压裂，影响内部齿轮的啮合精度；最后是输出轴的轴径、伸出长度，要和配套的传动轮、摇臂、执行件的安装孔尺寸匹配，输出轴上的扁位结构是用来传递扭矩的，配套的传动件要做对应的扁位孔或者顶丝固定结构，避免传动的时候出现打滑丢转的问题。设计选型的时候还要考虑实际负载的扭矩需求，不能让电机长期在堵转状态下工作，3-6V的低压直流电机堵转的时候电流会比额定工作电流高很多，轻则加速电机碳刷磨损缩短使用寿命，重则烧坏电机绕组或者驱动电路。安装布局的时候要注意，电机的出线方向要预留足够的走线空间，不能把导线压在电机壳体和安装座之间，避免导线绝缘层破损出现短路问题；减速箱的壳体和安装座之间可以加薄的橡胶减震垫，降低齿轮传动过程中产生的振动传递到设备主体上，减少整机的运行噪音。

　　这类直角减速电机和普通同轴输出的减速电机最大的区别，就是动力输出方向的转向，在做内部空间紧凑的小型设备结构排布的时候，不用把电机沿着输出轴的轴向布置，可以把电机本体贴在设备的侧壁或者底板上安装，把原本需要留给电机轴向长度的空间省出来，给其他功能组件让位，这也是很多小型智能设备、创客DIY项目里优先选这类90度布局减速电机的核心原因。实际装配的时候要注意，输出轴上的负载不能有太大的径向力，因为这类小型减速电机的输出轴轴承承载力有限，径向负载过大会加速轴承磨损，导致输出轴偏心，出现齿轮啮合异响、传动卡滞的问题；如果需要带动径向负载比较大的执行件，最好在输出端额外加装支撑轴承，把径向力转移到设备的机架结构上，不要让电机的输出轴承受额外的径向载荷。

　　另外在做传动匹配的时候，要核算好减速后的输出转速和机构动作速度的匹配度，比如用来做传送带驱动的时候，要根据传送带滚轮的直径、需要的线速度，反推需要的电机输出转速，选对应减速比的型号，不要选转速过高或者过低的型号，避免后续还要额外加调速电路调整转速，增加整体的电路成本和结构复杂度。这类电机的齿轮组大多是工程塑料材质，本身有一定的自润滑特性，日常使用不需要额外加注润滑脂，但是不能在过高的环境温度下长期工作，温度过高会导致塑料齿轮变形，啮合间隙变大，出现传动噪音变大、扭矩传递效率下降的问题；也不能在有大量粉尘的环境下无防护使用，粉尘进入减速箱内部会夹在齿轮啮合面之间，加速齿轮磨损，缩短使用寿命。
