内燃机活塞结构高精度三维建模作品

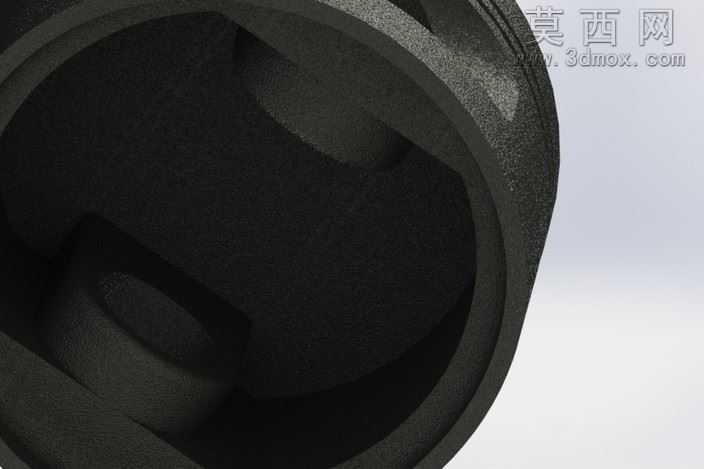

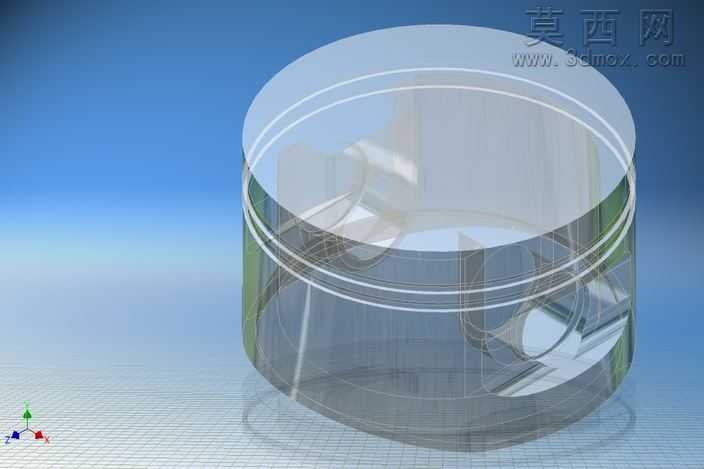

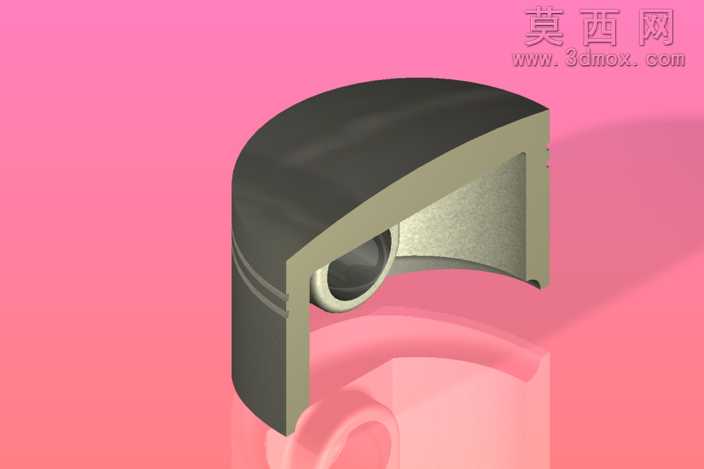

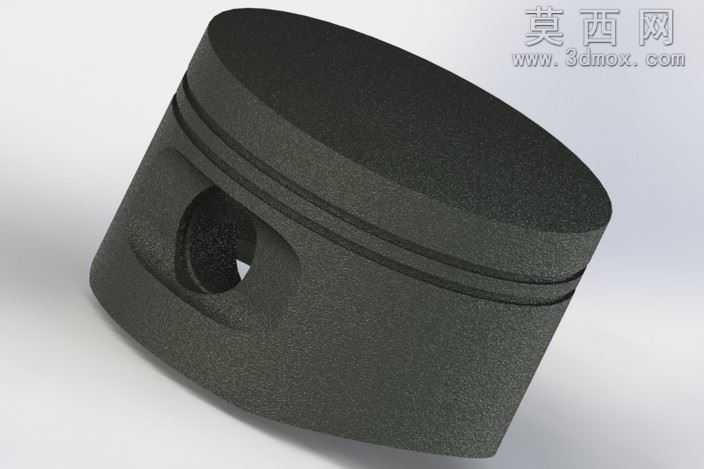

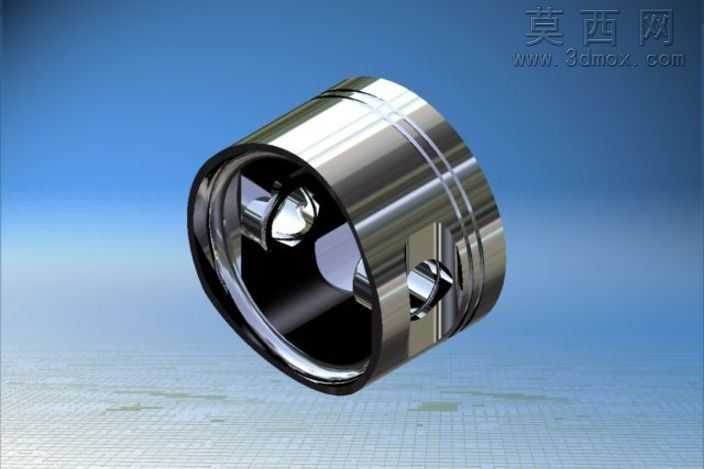

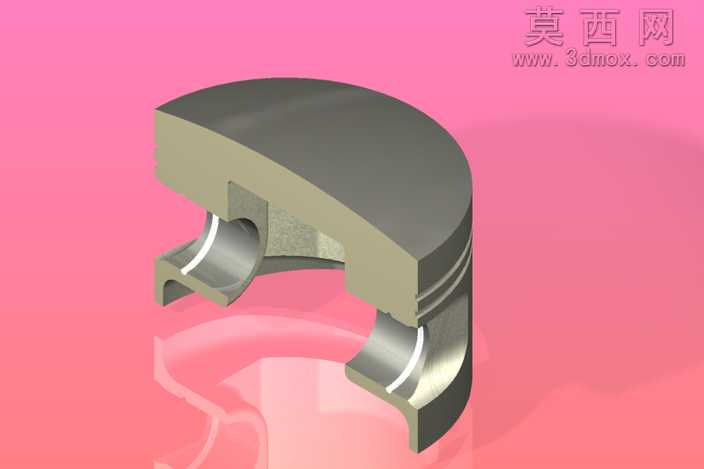

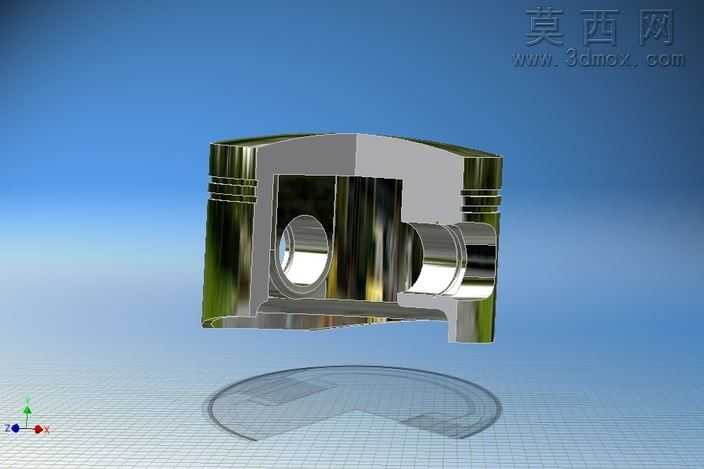

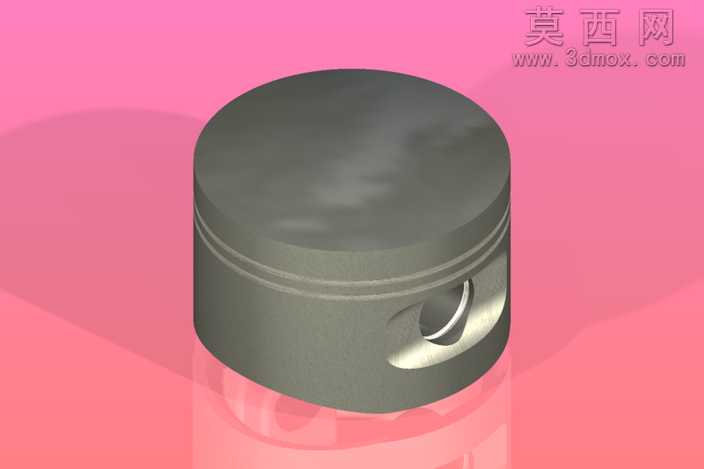

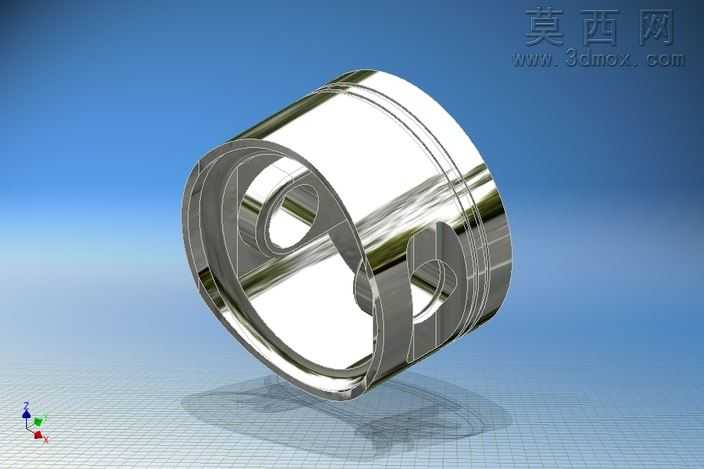

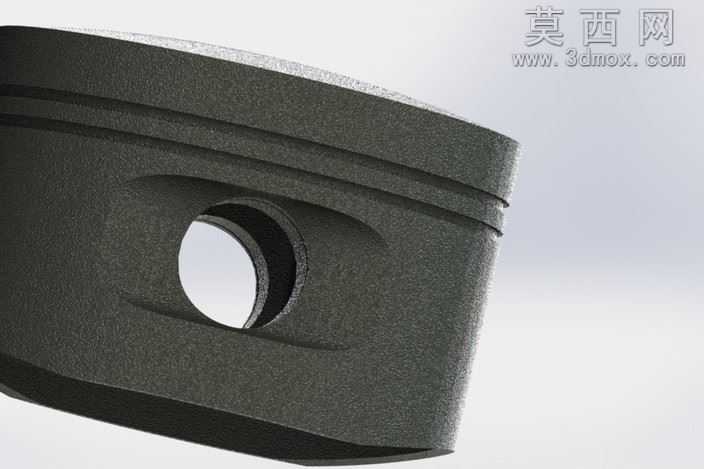

本作品为内燃机核心部件活塞的高精度三维建模成果，建模过程中首先参考真实活塞的工程设计参数，梳理活塞的整体结构逻辑：包含活塞头部的环槽结构、活塞销座的安装位、活塞内腔的减重与应力分散结构，确保各部分尺寸比例符合实际工业应用的设计规范。建模阶段采用参数化建模思路，先绘制活塞的轴向截面草图，通过回转特征生成活塞的基础基体，随后依次切削加工出活塞环槽的环形结构，精准控制每道环槽的宽度、深度与轴向间距，匹配活塞环的安装公差要求；针对活塞销座部分，通过拉伸切除与倒角特征构建销孔结构，同时对销座与活塞主体的衔接位置做圆角过渡处理，还原真实零件的应力释放设计，避免应力集中导致的结构失效。材质与渲染环节，为模型赋予镀铬金属材质，调整材质的反射率、粗糙度参数，模拟活塞表面经过精密机加工后的金属光泽质感，对环槽、销孔等加工面做细微的粗糙度区分，还原不同加工工序带来的表面质感差异；场景搭建采用渐变蓝色背景搭配浅灰色网格地面，添加柔和的环境光与定向补光，突出活塞外圆面的高光反射效果，清晰展现活塞外圆柱面的加工精度与环槽的层次结构，同时通过半透明的光影效果展现活塞内腔的结构形态，让观看者可以直观观察到活塞内部的加强筋与减重结构设计。设计过程中重点考量活塞的结构合理性：活塞头部的环槽数量与间距参考汽油机活塞的常规设计，保证气环与油环的安装空间，销座位置的凸台结构做了加厚处理，匹配活塞销传递动力时的受力需求，内腔的曲面造型经过优化，在保证结构强度的前提下尽可能降低活塞整体重量，减少内燃机运行时的往复惯性力，整体模型的结构细节完整，各特征之间的衔接自然，既还原了真实活塞的工业设计细节，也通过渲染效果呈现出金属零件的精密质感，可作为机械结构教学、内燃机原理演示的可视化素材使用。
