60厘米工业轴流通风散热风机结构

　　这款60厘米规格的轴流风机，在工业通风、设备散热场景里的适配性非常强，日常做设备配套选型、结构改型的时候经常会碰到同规格产品的建模需求。从实际应用场景来看，这类大尺寸轴流风机常被用在厂房侧墙通风换气、大型工业设备柜体散热、畜牧养殖棚舍通风、烘干设备风道送风等场景，相比小尺寸风机，它的送风截面更大，同等转速下能覆盖更大的通风范围，不需要密集排布多台小风机就能满足大面积的通风散热需求，能减少配套安装的支架成本与布线工作量。

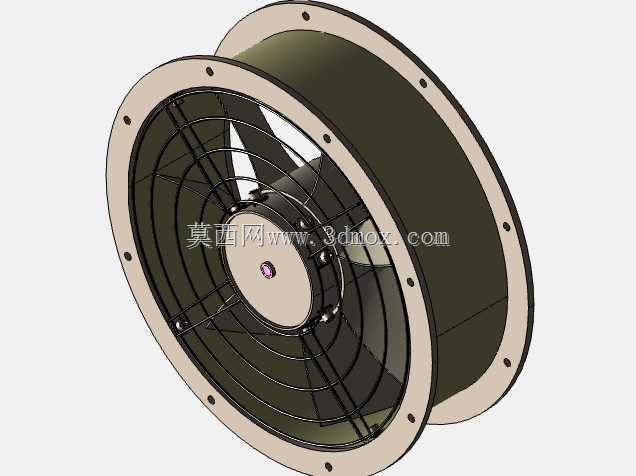

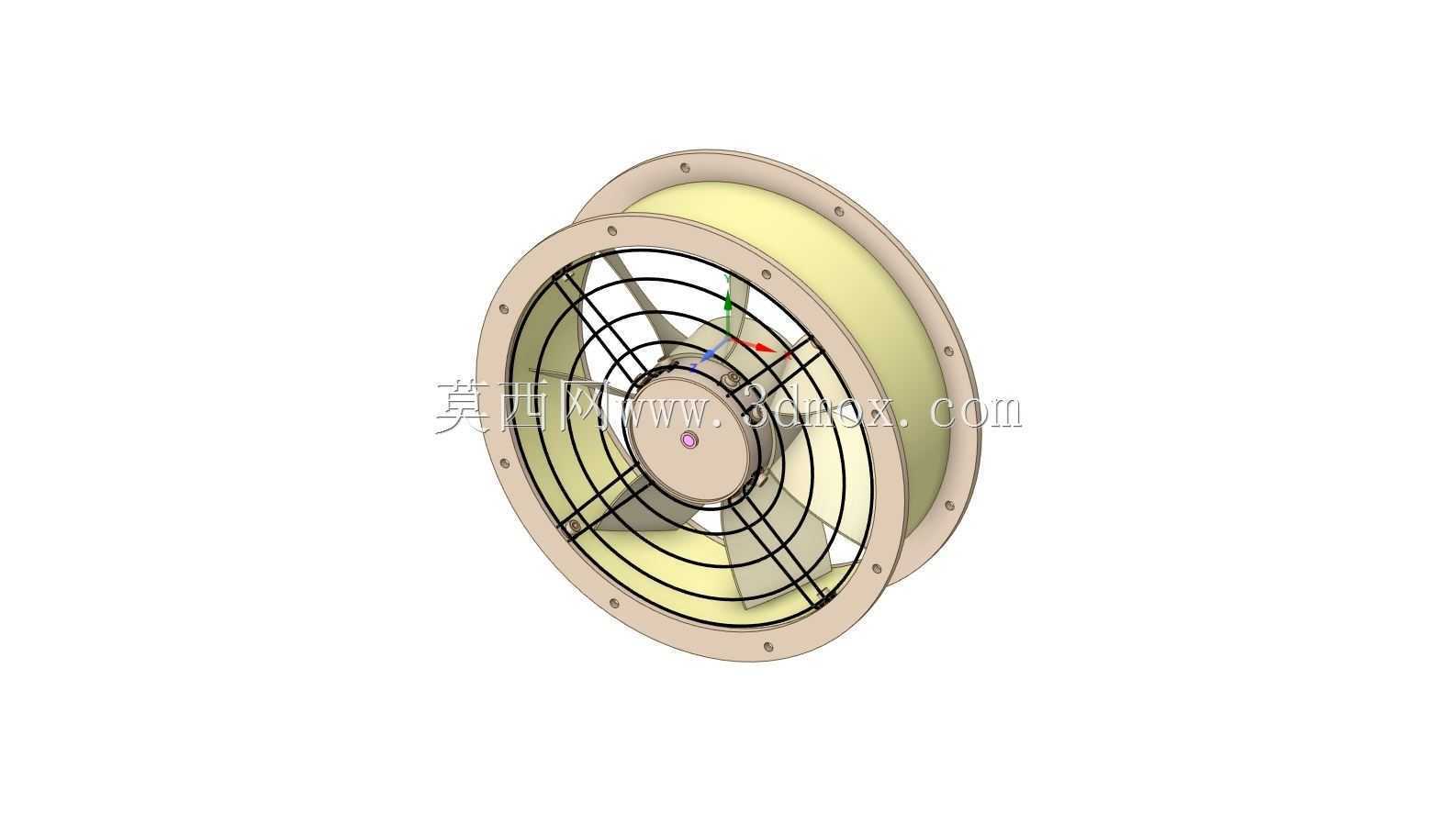

　　从功能特性来说，这款风机采用直驱式结构，叶轮直接和电机输出端连接，省去了皮带传动、齿轮传动的中间损耗，传动效率更高，长期运行的维护点更少，不需要定期调整皮带张紧度或者更换传动易损件。外框采用翻边法兰结构，法兰面上均匀排布了安装孔，不管是墙面嵌入式安装、风道对接安装还是设备柜体表面固定，都能通过螺栓直接锁紧，法兰面的平面度在建模时做了公差预留，实际安装时配合密封胶条就能避免接缝处漏风，保证送风压力不会出现不必要的损耗。防护网采用径向加周向的钢丝焊接结构，既能够避免异物进入叶轮区域造成设备损坏或者人员伤害，又不会过多阻挡风路，钢丝的线径和网格间距做了平衡设计，网格间隙控制在安全规范要求的范围内，同时钢丝本身的风阻占比很低，不会明显影响风机的送风效率。

　　设计思路上，这款风机的结构做了分层处理，最外侧的安装法兰承担固定承重的作用，中间的筒状风筒承担气流导流的作用，风筒内壁和叶轮叶尖的间隙控制在合理范围内，间隙过大会造成叶尖回流损失，降低风机效率，间隙过小则容易因为加工装配误差出现叶轮擦碰风筒的问题，建模时这个间隙值参考了同规格成熟产品的设计参数，兼顾效率与装配容错性。叶轮采用宽叶片后倾设计，叶片的安装角经过匹配，在保证大风量的同时控制运行噪音，不会因为叶片角度过大造成电机负载超标，也不会因为角度过小达不到额定送风量。电机安装在风筒中心的支架上，支架采用流线型截面的支臂连接风筒内壁，减少支臂对气流的阻挡，同时支臂的强度经过校核，能够承受电机运行时的振动，长期运行不会出现支臂断裂或者电机移位的问题。

　　从外形尺寸与安装边界来看，这款风机的整体外径为60厘米，法兰边的安装孔位分布在直径56厘米的分度圆上，安装时需要预留的开孔尺寸略小于法兰外径，保证法兰边能够完全覆盖安装接缝。风机整体的轴向深度控制在合理范围，不会占用过多的安装空间，不管是薄型柜体安装还是狭窄风道内安装都能适配。接线盒设置在风筒外侧的合适位置，不会突出到法兰安装面以外，避免安装时接线盒和安装面出现干涉，接线方向可以根据实际布线需求调整，适配不同方向的走线场景。在做配套结构设计时，需要注意风机进风侧和出风侧都要预留足够的净空距离，进风侧如果距离遮挡物过近会造成进风不畅，降低风机的实际送风效率，出风侧如果直接对接直角弯道也会造成风阻增大，影响送风距离，建模时这些安装边界条件都做了对应的标注提示，方便后续做整体设备布局时参考。

　　实际做结构选型的时候，这类60厘米轴流风机的安装固定方式可以根据场景调整，除了常规的螺栓固定，在一些需要频繁拆卸维护的场景，也可以配套快拆式压扣结构，不需要工具就能快速拆下风机做清洁或者检修。风筒和电机支架的连接位置做了减震垫安装位，运行时电机的振动不会直接传递到安装基础上，能降低共振产生的噪音，也能避免长期振动造成安装螺栓松动。叶轮做了动平衡校准结构，建模时在叶轮轮毂位置预留了动平衡配重块的安装位置，实际生产时可以根据动平衡测试结果添加配重，保证风机高速运行时的稳定性，减少振动带来的部件损耗。
