差速器驱动车轴总成三维结构设计

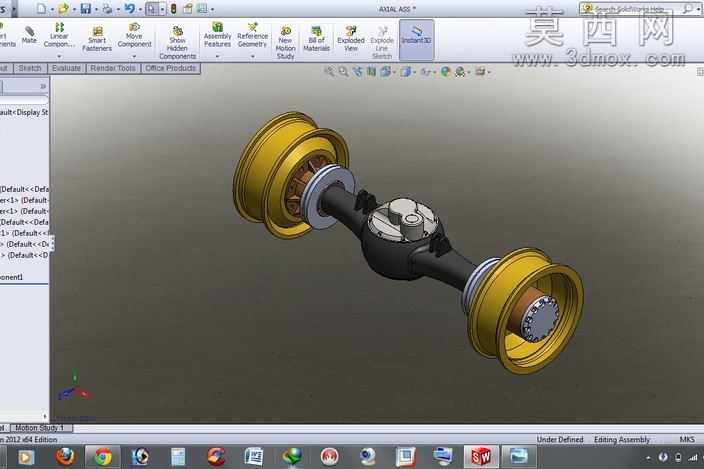

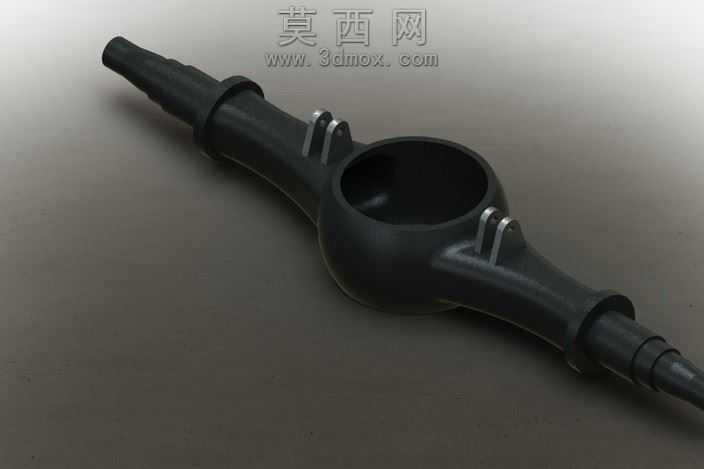

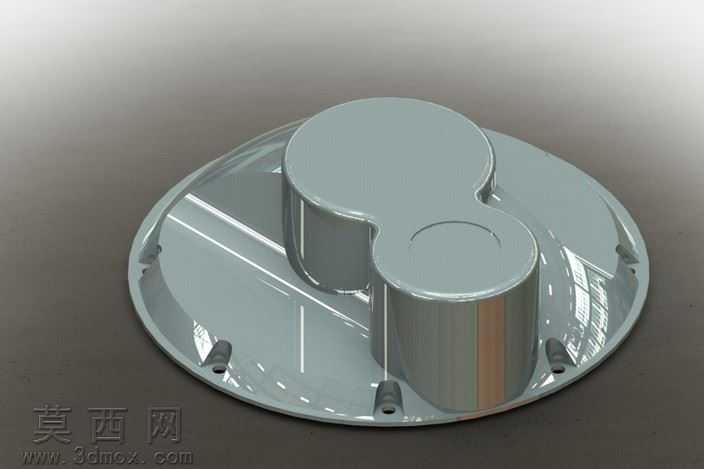

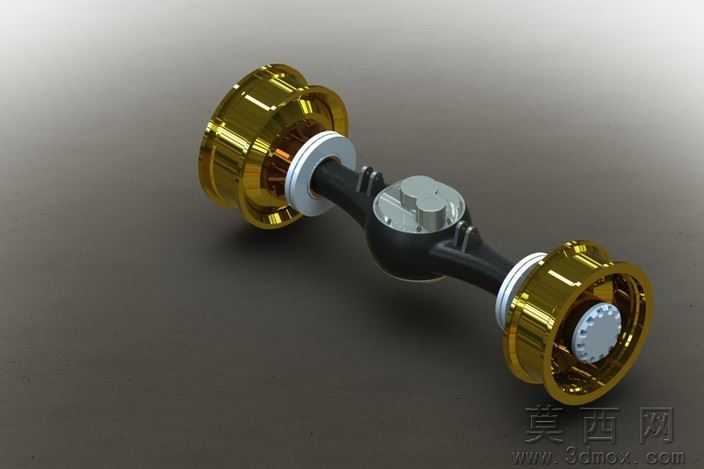

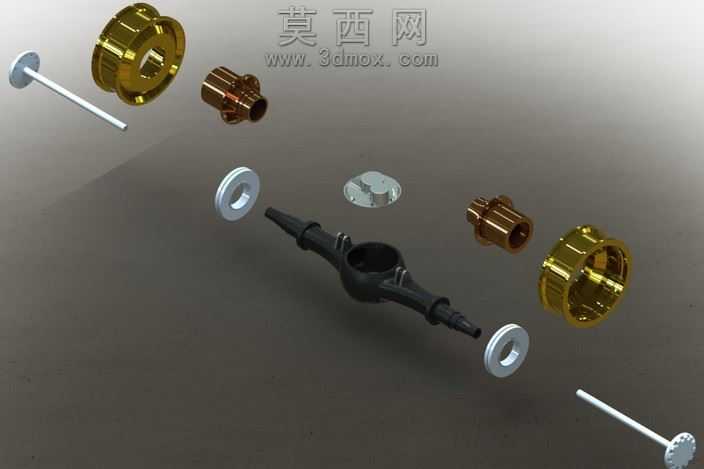

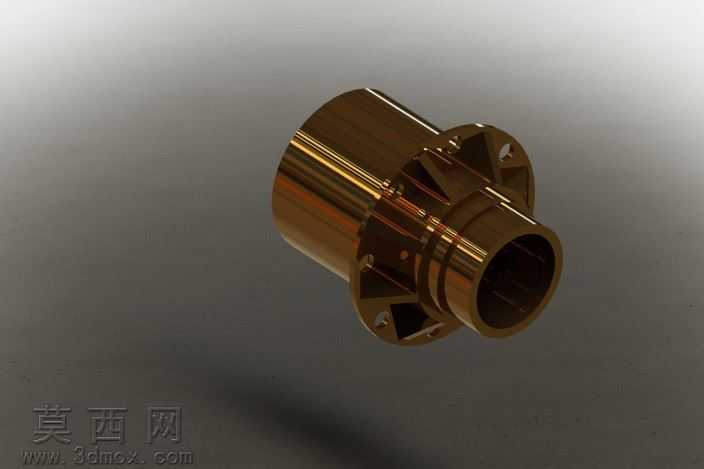

本作品为车辆驱动轴总成的三维建模设计成果，建模阶段以实车驱动桥的传动逻辑为核心依据，先通过基准轴、基准面搭建全局装配定位框架，自中央差速器核心部件开始逐步向外延伸建模：首先完成差速器壳体的曲面与实体混合建模，对壳体上的轴承安装位、半轴连接法兰、主减速齿轮啮合腔做精准的尺寸约束，保证差速器内部行星齿轮、半轴齿轮的装配间隙符合机械设计公差要求；随后完成左右两侧半轴的实体建模，对半轴的花键连接段、轴身变径过渡段做圆角应力释放处理，避免应力集中的结构缺陷；轮端部分依次构建轮毂、制动鼓连接法兰、轮边轴承定位结构，对轮毂的螺栓安装孔做同轴度约束，保证轮端旋转的动平衡性能。材质与渲染阶段，针对不同部件的实际工业材质做差异化参数调整：差速器壳体、半轴等承载结构件采用哑光黑色金属材质，调整粗糙度参数模拟铸钢件的表面质感，添加细微的颗粒纹理还原铸造表面的肌理；轮毂部分采用亮面电镀金色金属材质，调高反射率与环境贴图采样精度，还原电镀层的高反光镜面效果；轴承密封件、轴间衬套采用灰白色硬质工程塑料材质，调整漫反射参数区分金属与非金属部件的视觉差异；渲染阶段采用三点布光方案，主光源从斜上方45度投射，勾勒总成的整体轮廓，辅助光源补全暗部结构细节，添加柔和的地面阴影增强模型的空间立体感，背景采用中性灰色渐变避免干扰主体展示。结构设计上完整还原驱动轴的动力传递路径：动力从差速器输入端进入后，经差速器齿轮分配至左右两侧半轴，最终传递至两端轮毂带动车轮转动，各部件间的装配关系完全按照实车装配逻辑设置约束，差速器与半轴间采用花键配合约束，半轴与轮毂间采用法兰螺栓连接约束，轴承位设置同轴度配合约束，整体模型可直观展示驱动桥的完整结构组成与动力传递逻辑，可用于车辆传动结构教学、机械设计方案展示等场景。
