蓝色离心式冷却风轮结构设计

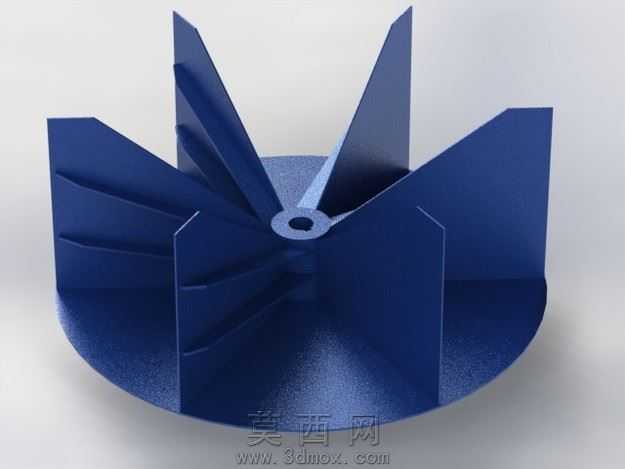

该作品为离心式冷却风轮的三维建模设计，整体采用一体化结构设计思路，建模阶段以中心安装轴孔为基准原点，先绘制底部圆形承托底盘的二维草绘轮廓，通过拉伸命令生成等厚度的圆盘基体，保证底盘的平面度与结构强度，为叶片提供稳定的安装支撑面。叶片部分采用空间扭曲曲面造型设计，每片叶片从底盘中心区域向外缘平滑延伸，通过曲面放样、边界凸台等命令生成叶片实体，所有叶片沿中心轴做圆周阵列排布，阵列过程中严格控制叶片间的角度公差，保证每片叶片的安装角度、曲面曲率完全一致，避免风轮运转时出现动平衡偏差。建模完成后对叶片与底盘的衔接位置做圆角过渡处理，消除结构应力集中点，提升整体结构的抗疲劳性能，同时优化气流经过衔接处的流动路径，减少风阻与紊流产生。材质渲染阶段选用蓝色工程塑料材质，模拟ABS或PP注塑成型的表面质感，调整材质的粗糙度、反光度参数，还原塑料件哑光略带光泽的真实视觉效果，渲染场景采用柔和的漫反射光照，清晰展现风轮的曲面结构与叶片排布层次。该风轮的结构设计适配小型冷却风机的使用需求，中心轴孔预留标准安装尺寸，可直接与电机输出轴配合装配，叶片的扭曲角度经过优化设计，能够在运转时将气流沿径向甩出，形成稳定的风压与风量，实现高效的通风散热效果，整体结构无多余冗余设计，适合采用注塑工艺批量生产，可应用于小型设备散热、通风系统等场景。
